модель 2006 года
- Модель 50
- Код модели ATV 50 UTILITY RED [A2006KUA2BUSR]

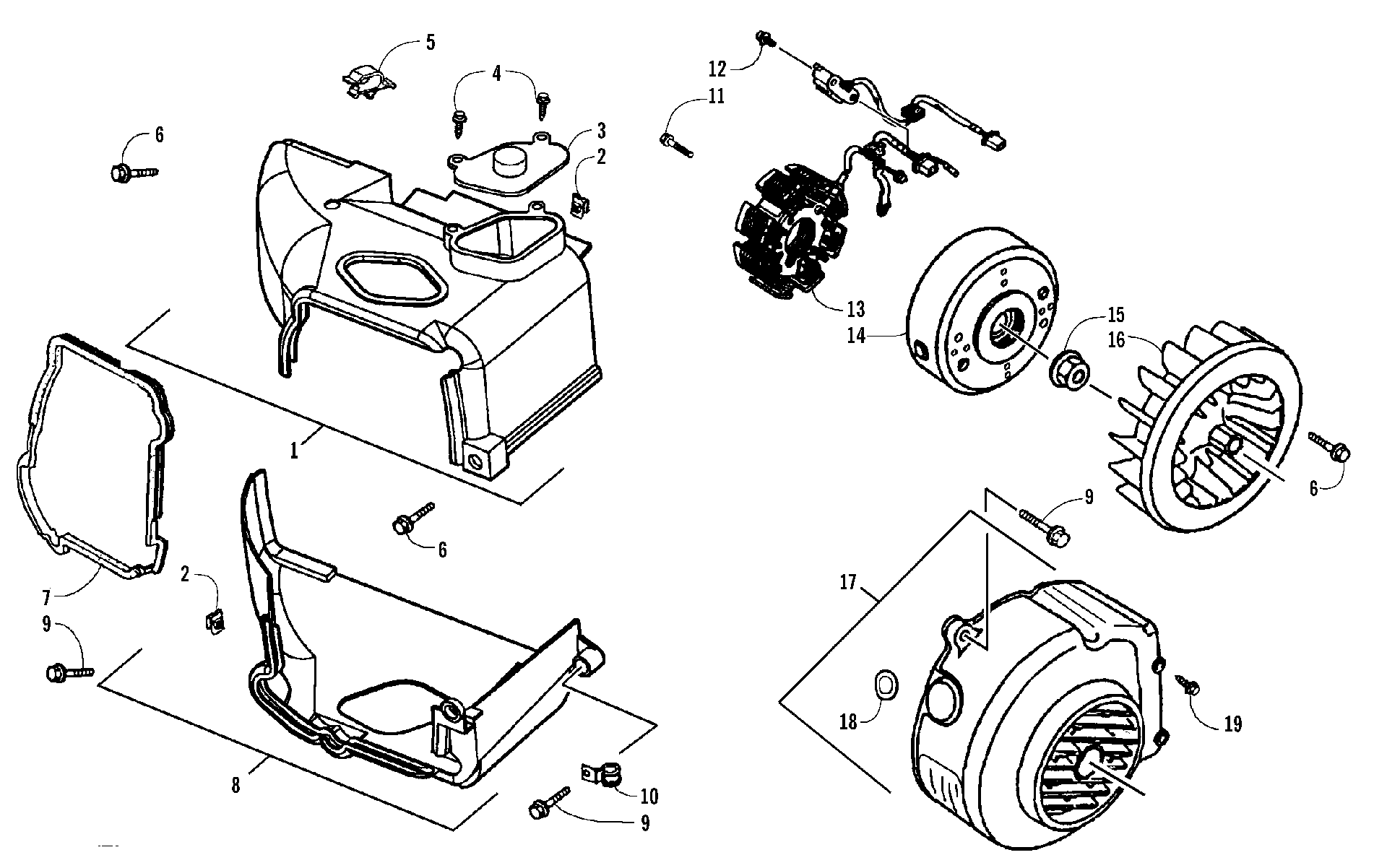

Схема sTATOR, FLYWHEEL, и двигатель SHROUD ASSEMBLIES [85092] для ATV 50 UTILITY RED [A2006KUA2BUSR]
Схема
Детали
![STATOR, FLYWHEEL, и двигатель SHROUD ASSEMBLIES [85092]](/upload/schemas/633c48e978a222.03541201.gif)
Номер
Наименование детали
Цена
1
SHROUD ASSY B (inc. one No. 2 and 3-5) art. 3303-520
По запросу
2
NUT CLIP 6MM **0000 C.97.07.26. art. 3303-267
По запросу
3
B0X TENSIONER LIFTER art. 3303-519
По запросу
4
SCREW TAPPING 4*12 art. 3303-605
По запросу
5
CLIP VACUUM TUBE art. 3303-443
По запросу
6
BOLT FLANGE 6*16MM(replaces 3303-382) art. 3307-061
По запросу
7
SEAL SHROUD art. 3303-517
По запросу
8
SHROUD ASSY A (inc. one No. 2) art. 3303-518
По запросу
9
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
10
CLAMPER CARB DRAIN TUBE art. 3303-478
По запросу
11
BOLT FLANGE SH 6*22(replaces 3303-619) art. 3304-746
По запросу
12
BOLT HEX 5*12(replaces 3303-308) art. 3307-059
По запросу
13
STATOR COMP (D406) D406 art. 3303-554
По запросу
13
STATOR COMP (D402) D402 art. 3305-300
По запросу
13
Stator - Assembly (C) D414 art. 3305-305
По запросу
14
FLYWHEEL COMP (D414) D414 art. 3303-553
По запросу
14
FLYWHEEL COMP (D406) D406 art. 3303-552
По запросу
14
FLYWHEEL COMP (D402) D402 art. 3303-551
По запросу
15
NUT FLANGE 10MM (RB 3307-058)(replaces 3303-333) art. 3307-058
По запросу
16
FAN COMP COOLING art. 3303-515
По запросу
17
COVER ASSY FAN (inc. 18) art. 3303-516
По запросу
18
GROM B SIDE PNL art. 3303-620
По запросу
19
SCREW TAPPING 5X16 (SQUARE HEAD) art. 3304-585
По запросу
