модель 2006 года
- Модель 50
- Код модели ATV 50 UTILITY RED [A2006KUA2BUSR]

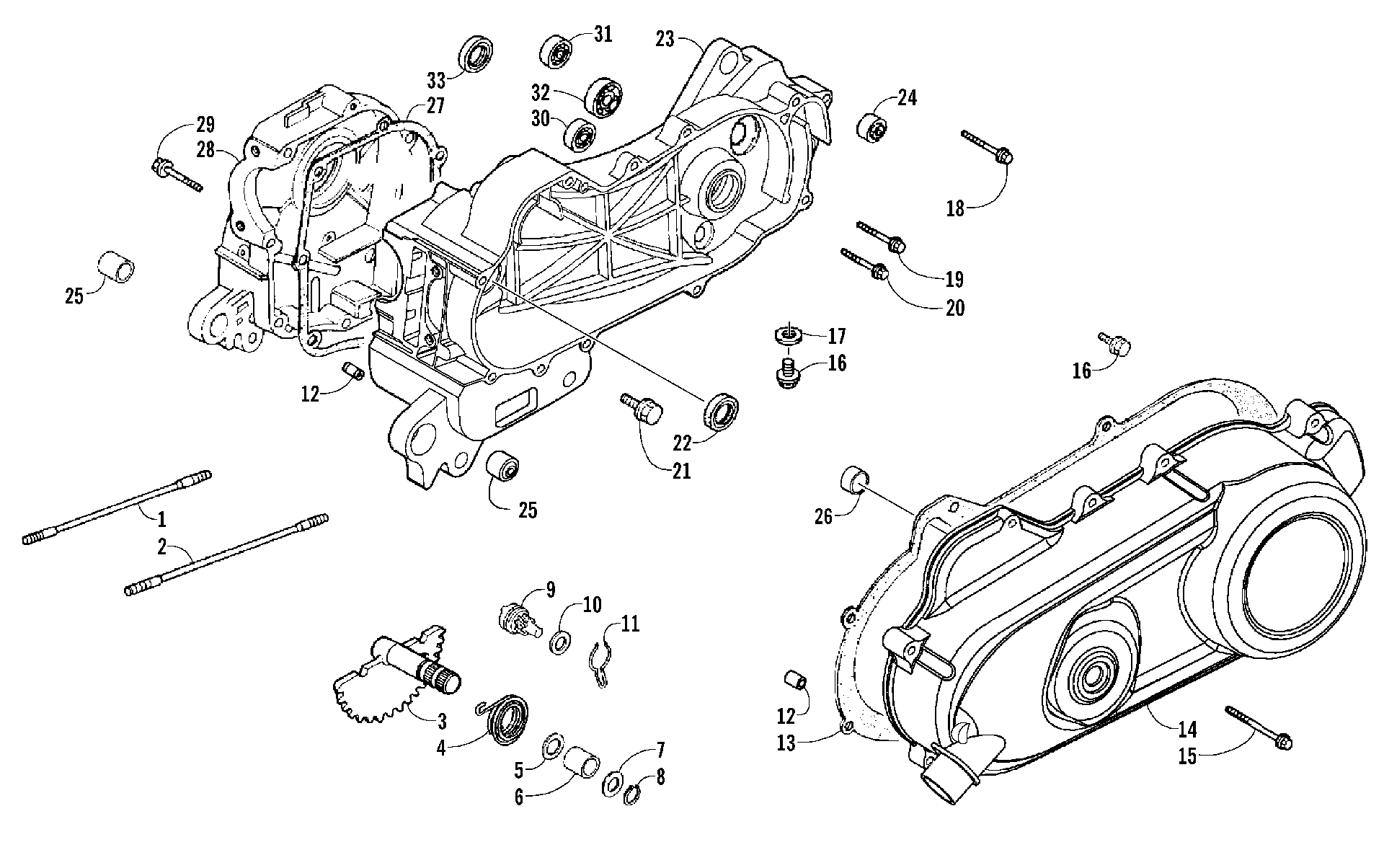

Схема картера ASSEMBLY [85088] для ATV 50 UTILITY RED [A2006KUA2BUSR]
Схема
Детали
![Картер ASSEMBLY [85088]](/upload/schemas/633c3718930747.64837062.gif)
Номер
Наименование детали
Цена
1
BOLT A STAU 7*168 art. 3303-579
По запросу
2
BOLT B STUD 7*176 art. 3303-580
По запросу
3
SPINDER COMP KICK **9000 C.97.09.18. art. 3303-119
По запросу
4
SPRING KICK RETURN **(0) C.2001.06.30 art. 3303-122
По запросу
5
COLLAR KICK BOSS **0000 C.97.09.18. art. 3303-121
По запросу
6
BUSH KICK SPINDLE **6010-M1 C.97.09.18 art. 3303-120
По запросу
7
WASHER KICK SPINDLE **6000 C.97.07.26 art. 3303-276
По запросу
8
CIR CLIP EX 14MM art. 3303-345
По запросу
9
GEAR COMP KICK DRIVEN art. 3303-548
По запросу
10
WASHER THRUST 10MM **0000 C.99.07.07. art. 3303-272
По запросу
11
SPG KICK DRIVEN GEAR **9000 C.98.10.09 art. 3303-117
По запросу
12
PIN DOWEL 8*14 art. 3303-341
По запросу
13
GASKET L COVER (RB 3305-469)(replaces 3303-482) art. 3305-469
По запросу
14
COVER L SIDE art. 3303-476
По запросу
15
BOLT FLANGE SH 6*35 art. 3303-386
По запросу
16
BOLT FLANGE 8*12 (RB 3304-544)(replaces 3303-365) art. 3304-544
По запросу
17
WASHER 8MM art. 3303-591
По запросу
18
BOLT FLANGE 8*40 art. 3303-615
По запросу
19
BOLT FLANGE 8*35 art. 3303-616
По запросу
20
BOLT FLANGE SH 6*45 art. 3303-387
По запросу
21
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
22
OIL SEAL 19.8*30*5 **9000-M2 art. 3303-296
По запросу
23
CRANK CASE COMP LEFT (inc. 24-26) art. 3303-473
По запросу
24
UNDER RUBBER, BUSH REAR CUSHION art. 3303-403
По запросу
25
RUBBER BUSH ENG HANGER art. 3303-402
По запросу
26
BRG BALL RADIAL/6203/17*40*12 art. 3303-597
По запросу
27
GASKET CRANK CASE (RB 3305-495)(replaces 3303-472) art. 3305-495
По запросу
28
CRANK CASE COMP RIGHT art. 3303-471
По запросу
29
OIL SEAL 17*30*6 art. 3303-600
По запросу
30
BRG BALL RADIAL/6201 art. 3303-596
По запросу
31
BRG BALL RADIAL/6203/17*40*12 art. 3303-597
По запросу
32
Подшипник Arctic Cat art. 3303-464
от 1 596 ₽
