модель 2009 года
- Модель 700
- Код модели ATV 700 EFT RED [A2009IBT4EETR]

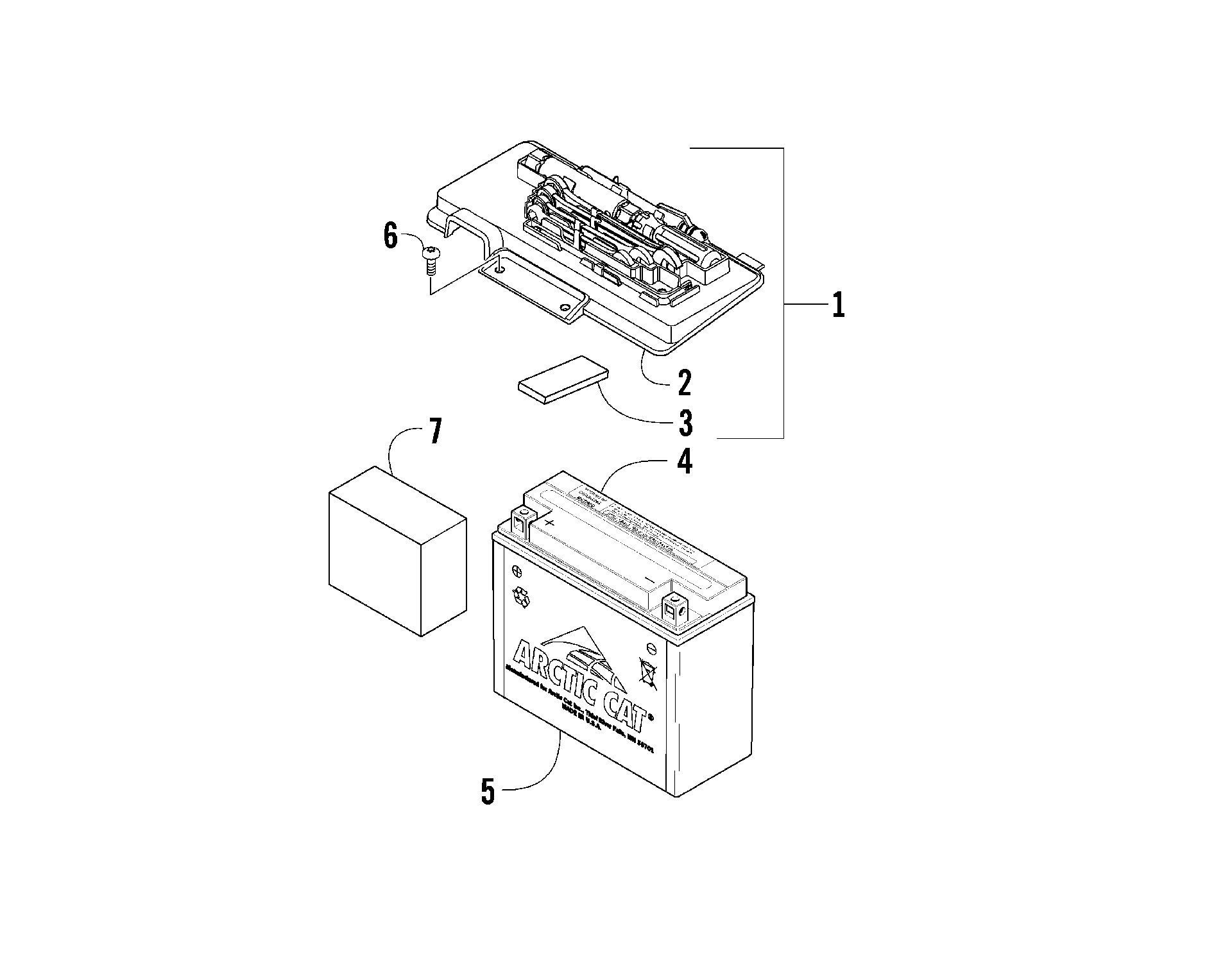

Схема аккумулятора ASSEMBLY [90332] для ATV 700 EFT RED [A2009IBT4EETR]
Схема
Детали
![Аккумулятор ASSEMBLY [90332]](/upload/schemas/633b0f25525db2.87817686.gif)
Номер
Наименование детали
Цена
0
KIT, TOOL Not Illustrated art. 0444-122
По запросу
1
TRAY,TOOL-ASSY (inc. 2-3) art. 5993-040
По запросу
2
Крышка АКБ , инструментальный поддон Arctic Cat art. 4406-136
По запросу
3
PAD,BATTERY-0.75" art. 0417-016
По запросу
4
Battery (inc. 5) art. 0745-406
По запросу
5
Decal, Warning art. 0645-430
По запросу
6
Болт Arctic Cat art. 8476-620
По запросу
7
FOAM,BATTERY art. 0417-012
По запросу
