модель 2009 года
- Модель 700
- Код модели ATV 700 EFT RED [A2009IBT4EETR]

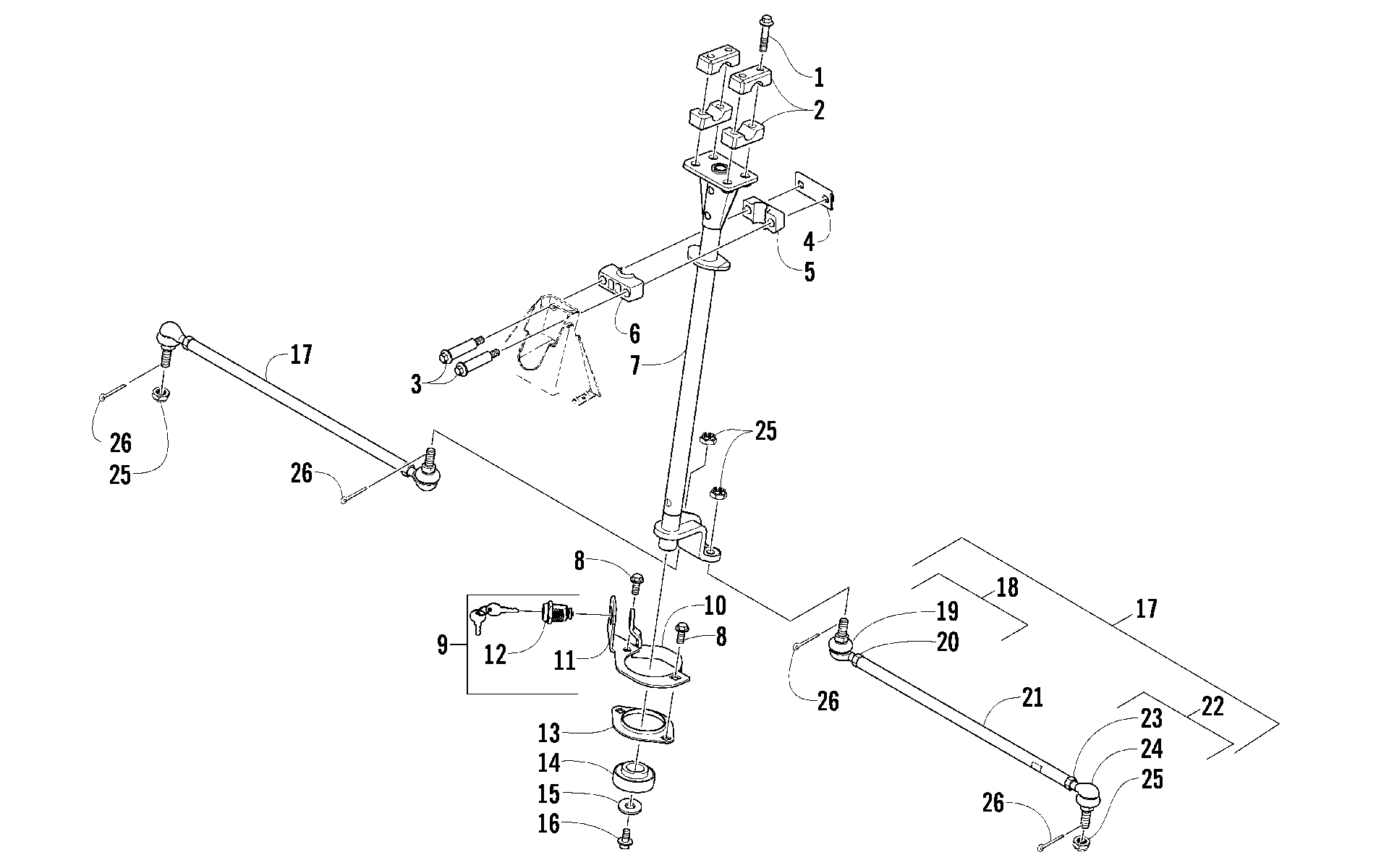

Схема рулевого управления ASSEMBLY [96188] для ATV 700 EFT RED [A2009IBT4EETR]
Схема
Детали
![Рулевое управление ASSEMBLY [96188]](/upload/schemas/633b4394473717.43188328.gif)
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
SCREW,SHOULDER-M8-1.25X45 art. 0423-505
от 210 ₽
4
CAP,HOUSING-BLACK art. 0505-484
от 2 390 ₽
5
Втулка крепления рулевой колонки Arctic Cat art. 0405-139
от 725 ₽
6
Втулка рулевого вала Arctic Cat art. 0405-138
от 1 334 ₽
7
Рулевая колонка Arctic Cat art. 1436-431
от 20 790 ₽
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
STEERING LOCK ASSEMBLY (inc. 10-12) art. 2406-355
По запросу
10
LATCH PAWL-HARDENED art. 2506-173
По запросу
11
BRACKET,MOUNT-LOCK art. 2406-349
По запросу
12
LOCK,KEY STYLE art. 2406-354
По запросу
13
Крышка подшипника Arctic Cat art. 0602-233
По запросу
14
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
15
Шайба Arctic Cat art. 0423-073
от 221 ₽
16
Болт Arctic Cat art. 8409-020
от 110 ₽
17
Рулевая тяга в сборе Arctic Cat art. 0505-872
от 10 440 ₽
Аналог
10 970 ₽
Требуется 2 шт.
Подписаться
18
ROD END PKG,TIE ROD-LH THREAD (inc. 19-20) art. 0505-875
от 2 970 ₽
19
End, Tie Rod - Left-Hand Thread Not a Service Part art. -N/A-
По запросу
20
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
21
Тяга рулевая Arctic Cat art. 0405-281
от 5 208 ₽
Аналог
10 970 ₽
Требуется 2 шт.
Подписаться
22
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
23
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
24
End, Tie Rod - Right-Hand Thread Not a Service Part art. -N/A-
По запросу
25
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
26
Pin, Cotter art. 0623-175
По запросу
