модель 2009 года
- Модель 700
- Код модели ATV 700 EFT RED [A2009IBT4EETR]

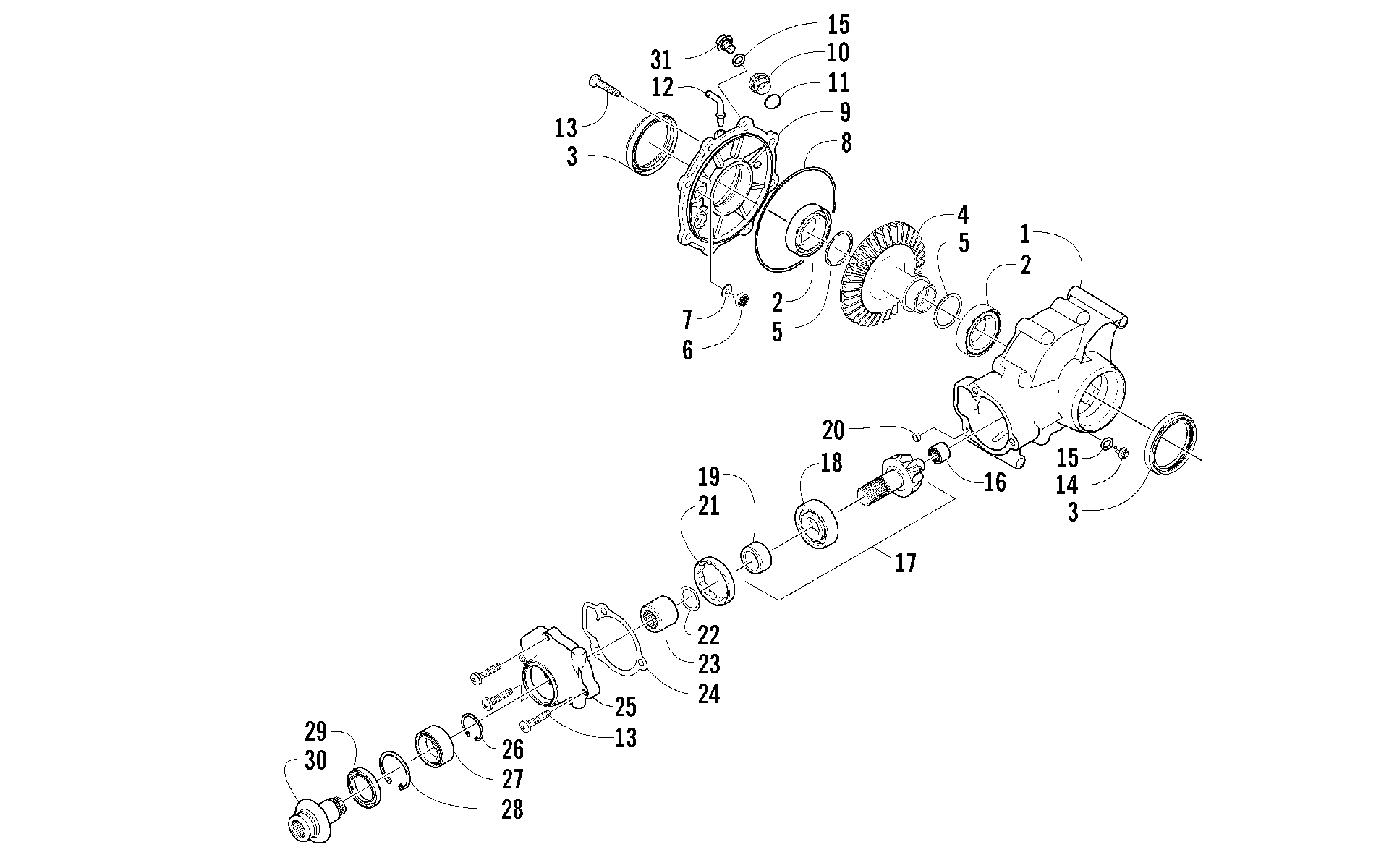

Схема узла заднего редуктора [88760] для ATV 700 EFT RED [A2009IBT4EETR]
Схема
Детали
![Узел заднего редуктора [88760]](/upload/schemas/633b383dcc37e9.99505385.gif)
Номер
Наименование детали
Цена
0
GEARCASE,REAR(3.1)-ASSY art. 1502-080
По запросу
1
Housing, Gearcase art. 0502-622
По запросу
2
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
3
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
4
GEAR, REAR (34 TOOTH) art. 1402-033
По запросу
5
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
5
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
5
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
5
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
5
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
6
BUTTON,THRUST art. 0402-326
По запросу
7
SHIM,6.3X18X1.7 art. 0402-433
По запросу
7
SHIM,6.3X18X1.6 art. 0402-432
По запросу
7
SHIM,6.3X18X1.5 art. 0402-431
По запросу
7
SHIM,6.3X18X1.4 art. 0402-430
По запросу
7
SHIM,6.3X18X1.3 art. 0402-429
По запросу
8
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
9
COVER,GEARCASE-REAR MACH art. 1502-082
По запросу
10
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
11
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
12
BARB, 90 DEGREE art. 1402-102
По запросу
13
Screw, Self-Tapping art. 0423-118
По запросу
14
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
15
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
16
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
17
Хвостовик переднего редуктора Arctic Cat art. 0502-784
от 18 848 ₽
18
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
19
Collar, Retaining art. 0402-336
По запросу
20
Pin, Dowel art. 0402-411
По запросу
21
Collar, Lock art. 0402-331
По запросу
22
WASHER,SPRING art. 0402-982
По запросу
23
COLLAR,SHAFT-SPLINED art. 0402-981
По запросу
24
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
25
HOUSING,PINION-MACH art. 0502-529
По запросу
26
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
27
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
28
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
29
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
30
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
31
Plug, Oil Level (inc. one No. 15) art. 1402-211
По запросу
