модель 2009 года
- Модель 700
- Код модели ATV 700 EFT RED [A2009IBT4EETR]

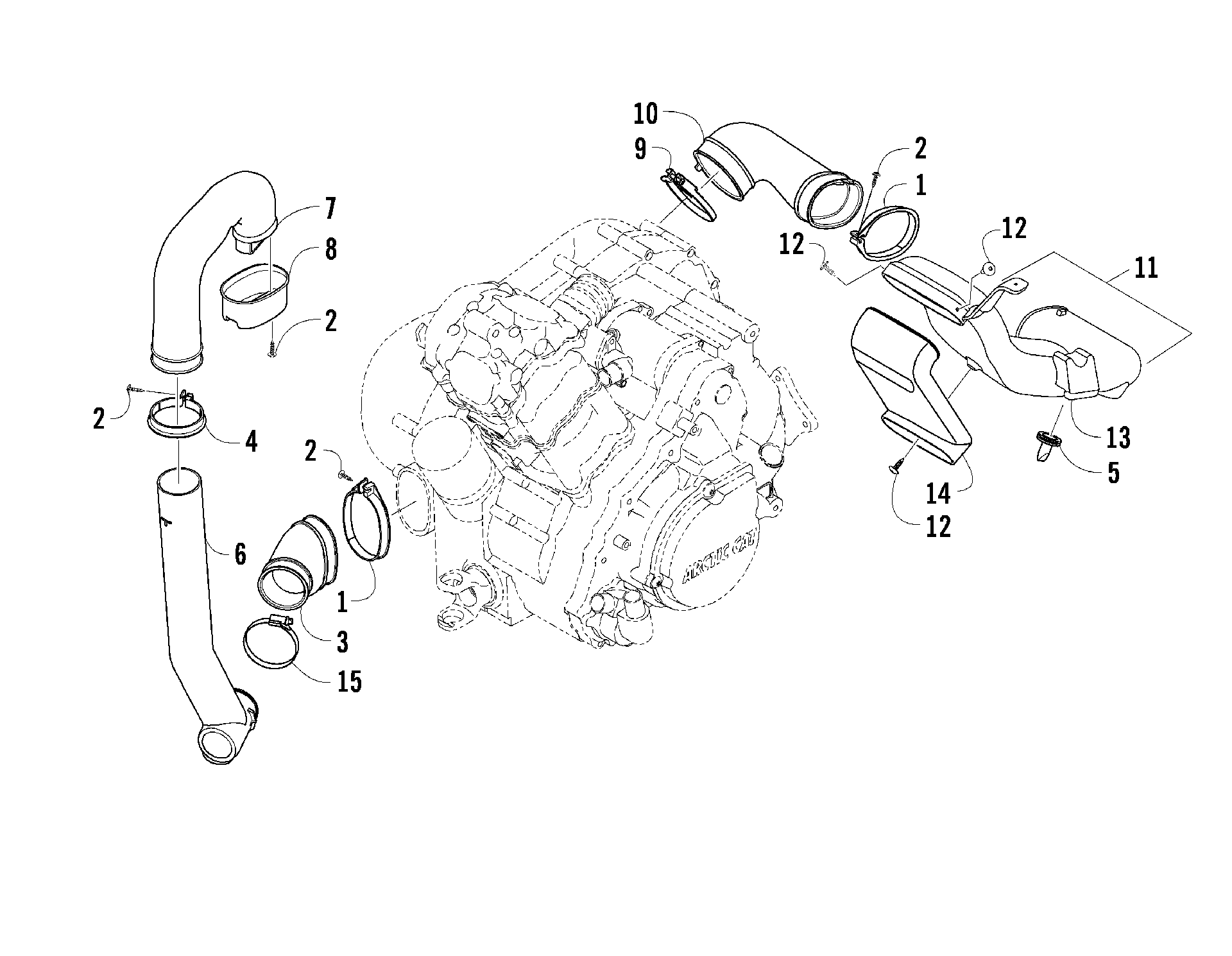

Схема узла охлаждения ремня/картера [89414] для ATV 700 EFT RED [A2009IBT4EETR]
Схема
Детали
![Узел охлаждения ремня/картера [89414]](/upload/schemas/633b128a465670.31285361.gif)
Номер
Наименование детали
Цена
1
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
2
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
3
Входной патрубок вариатора Arctic Cat art. 0413-198
По запросу
4
CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) art. 0423-551
По запросу
5
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
6
DUCT,AIR IN-ROUTED art. 0513-027
По запросу
7
DUCT,CLUTCH AIR INTAKE art. 0470-750
По запросу
8
CUP,AIR INTAKE art. 0470-729
По запросу
9
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
10
BOOT,COOLING BELT art. 0413-206
По запросу
11
Duct, Belt Cooling - Air Out (inc. three No. 12 and 13-14) art. 0470-824
По запросу
12
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
13
Duct, Air Out - Primary art. 0470-825
По запросу
14
Duct art. 0470-778
По запросу
15
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
Другие схемы модели
Узел охлаждения ремня/картера [89414]
