модель 2009 года
- Модель 700
- Код модели ATV 700 EFT RED [A2009IBT4EETR]

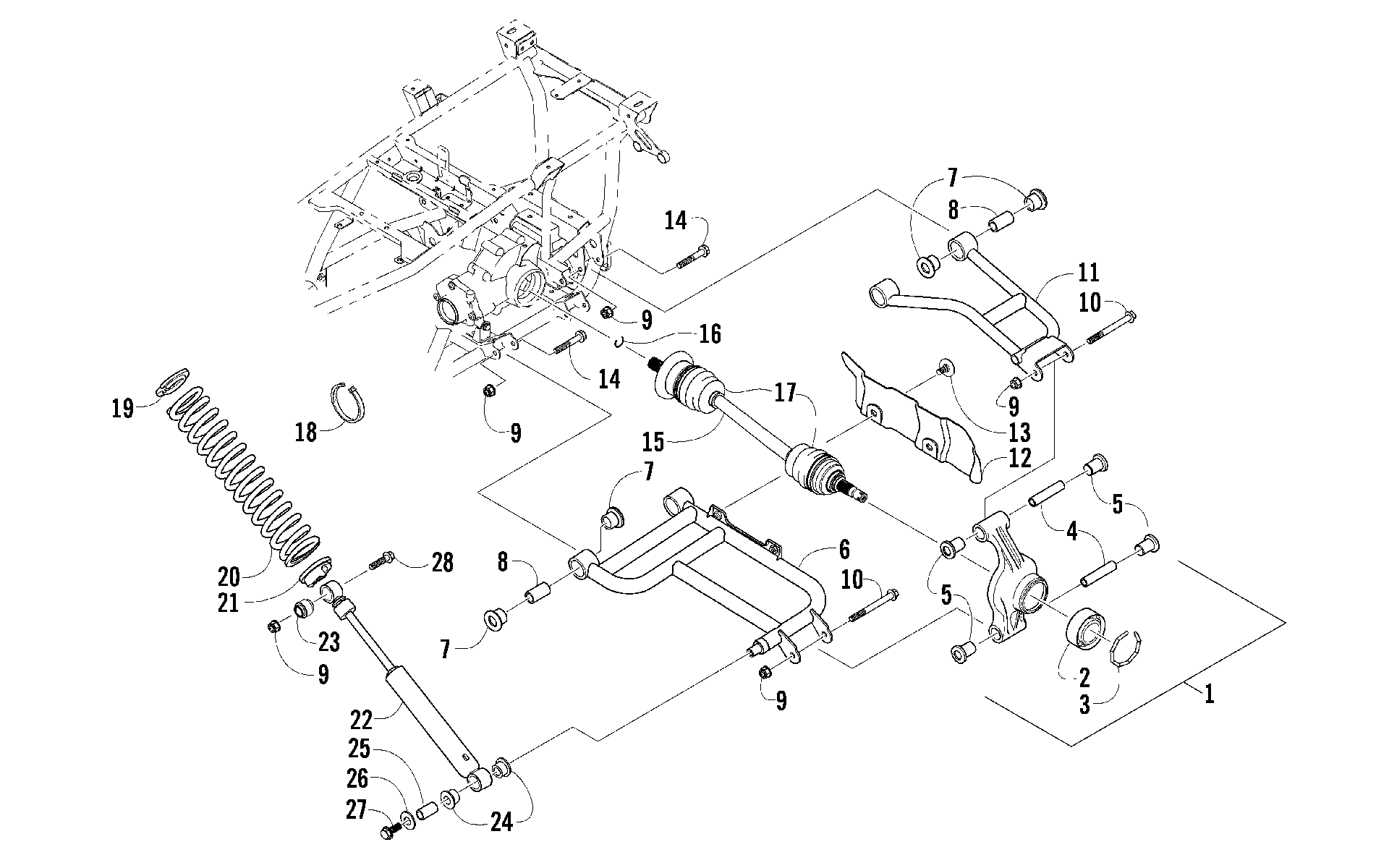

Схема задней подвески ASSEMBLY [96438] для ATV 700 EFT RED [A2009IBT4EETR]
Схема
Детали
![Задняя подвеска ASSEMBLY [96438]](/upload/schemas/633b3a80e94060.90398997.gif)
Номер
Наименование детали
Цена
1
Задняя цапфа левая Arctic Cat art. 0504-549
от 14 450 ₽
1
Задняя цапфа правая Arctic Cat art. 0504-548
По запросу
2
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
3
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
4
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
5
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
6
Задний правый нижний рычаг Arctic Cat art. 0504-576
от 27 900 ₽
6
A-Arm, Rear Lower - Left - Assembly (Platinum) (inc. 7-8) art. 0504-577
По запросу
7
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
8
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
9
Гайка Arctic Cat art. 0423-744
от 263 ₽
10
Болт Arctic Cat art. 8409-000
от 310 ₽
11
A-ARM,REAR UPPER-LH-ASSY (PLAT) (inc. 7-8) art. 0504-587
По запросу
11
Рычаг задний правый верхний, серебристый Arctic Cat art. 0504-586
По запросу
12
GUARD,BOOT-REAR-LH RED art. 0441-755
от 1 760 ₽
Аналог
Защита заднего левого рычага, красная Arctic Cat б.у
art. 0441-755_б.у
1 760 ₽
Требуется 1 шт.
12
GUARD,BOOT-REAR-RH RED art. 0441-754
По запросу
13
Винт Arctic Cat art. 0423-545
от 326 ₽
14
Болт Arctic Cat art. 8409-075
от 210 ₽
15
Привод задний Arctic Cat art. 1502-938
По запросу
16
CLIP,RETAINING-INBOARD art. 0423-845
По запросу
17
Пыльник шруса Arctic Cat art. 1436-207
от 1 596 ₽
Аналог
2 153 ₽
Требуется 2 шт.
18
Зажим Arctic Cat art. 0123-788
По запросу
19
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
20
SPRING,COIL-REAR-PLATINUM art. 0504-517
По запросу
21
Чашка амортизатора нижняя Arctic Cat art. 0404-496
от 1 270 ₽
22
Амортизатор задний Arctic Cat art. 0404-158
По запросу
23
Втулка амортизатора Arctic Cat art. 0403-182
от 1 796 ₽
24
Втулка амортизатора Arctic Cat art. 0603-955
от 600 ₽
Аналог
Ремкомплект втулок амортизатора All Balls Arctic Cat
art. 22-10048
3 980 ₽
Требуется 4 шт.
Подписаться
25
Втулка крепления амортизатора Arctic Cat art. 1603-575
от 2 615 ₽
26
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
27
Болт Arctic Cat art. 8408-820
от 110 ₽
28
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
28
SCREW,CAP-HFH M10X1.25X50 CL10.9 Z&Y art. 8409-050
По запросу
