модель 2014 года
- Модель 700
- Код модели ATV 700 RED [A2014IBT4EUSR]

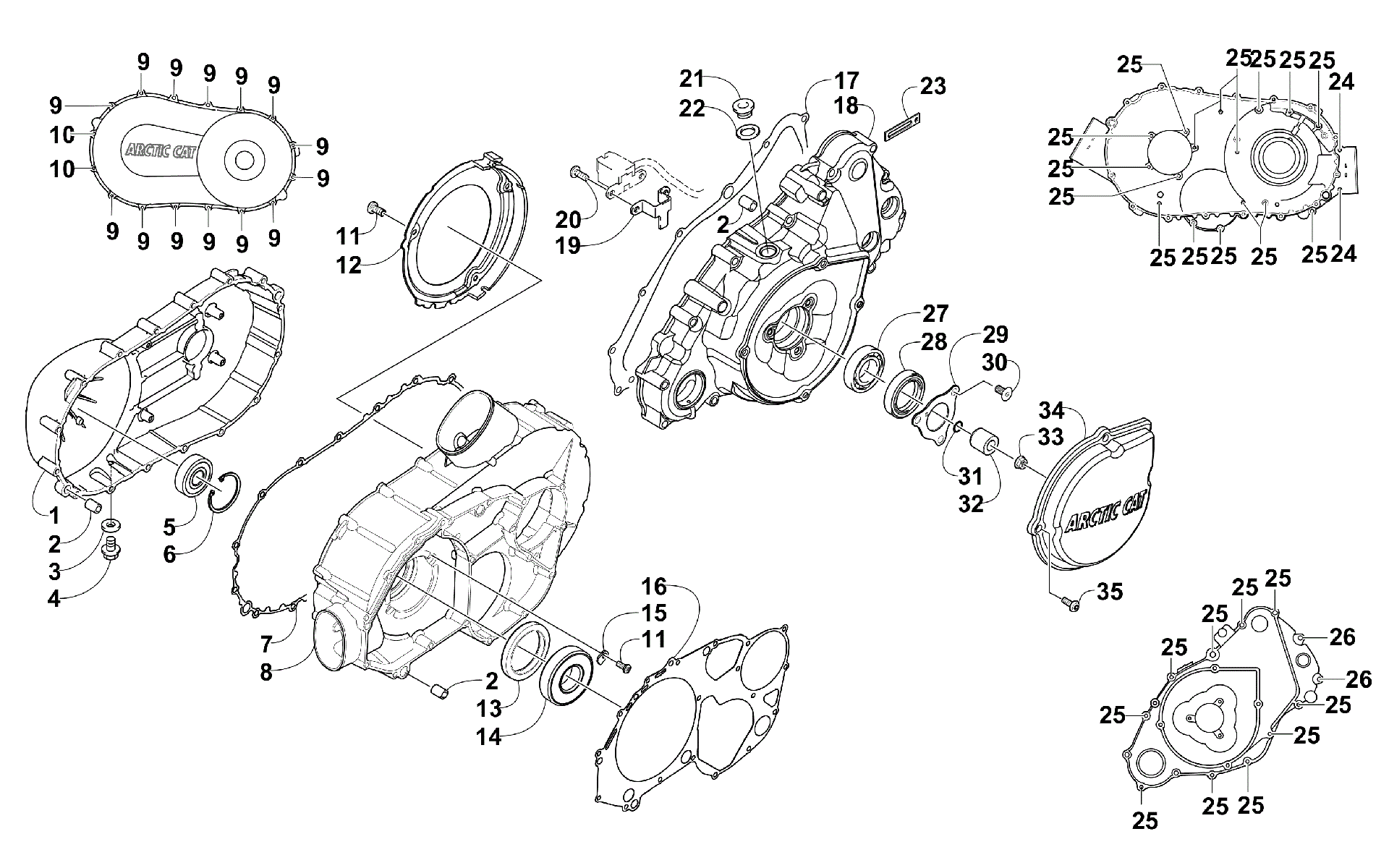

Схема узла крышки сцепления/ремня/магнето [96563] для ATV 700 RED [A2014IBT4EUSR]
Схема
Детали
![Узел крышки сцепления/ремня/магнето [96563]](/upload/schemas/6334766b74bfa7.59451603.gif)
Номер
Наименование детали
Цена
1
Крышка вариатора внешняя Arctic Cat art. 0806-089
от 11 890 ₽
2
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
3
Шайба сливной пробки крышки вариатора Arctic Cat art. 0830-013
По запросу
4
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
5
Подшипник Arctic Cat art. 0832-060
от 290 ₽
6
Кольцо стопорное Arctic Cat art. 0831-078
По запросу
7
Прокладка крышки вариатора Arctic Cat art. 0830-174
от 3 675 ₽
8
Внутренняя крышка вариатора Arctic Cat art. 0806-086
от 19 800 ₽
9
Винт Arctic Cat art. 8468-645
от 221 ₽
10
Screw, Machine art. 8468-655
По запросу
11
Винт Arctic Cat art. 0826-029
от 110 ₽
12
SEAL,AIR INTAKE art. 0806-048
По запросу
13
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
14
Подшипник Arctic Cat art. 0832-009
По запросу
15
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
16
Прокладка двигателя Arctic Cat art. 0830-116
от 6 227 ₽
17
Прокладка крышки генератора Arctic Cat art. 0830-128
от 2 961 ₽
18
Корпус магнето Arctic Cat art. 0806-127
По запросу
19
Clamp - NO. 3 art. 0802-071
По запросу
20
Screw, Machine art. 8470-510
от 110 ₽
21
PLUG,TDC INSPECTION art. 0826-155
от 790 ₽
22
Шайба Arctic Cat art. 0830-015
от 160 ₽
23
Зажим Arctic Cat art. 1623-984
По запросу
24
SCREW,MACH-TSPNH M6X1.0X75 CL8.8 BLK art. 8468-675
По запросу
25
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
26
Screw, Machine art. 8468-625
По запросу
27
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
28
Сальник Arctic Cat art. 0830-226
от 2 405 ₽
29
RETAINER, OIL SEAL art. 0805-008
По запросу
30
SCREW,MACH-TSFH M6 X1X12 W/ THD LOCK art. 0826-031
По запросу
31
Уплотнительное кольцо Arctic Cat art. 0830-108
от 168 ₽
32
Втулка Arctic Cat art. 0820-061
По запросу
33
Гайка Arctic Cat art. 0827-008
По запросу
34
Крышка внешняя корпуса магнето Arctic Cat art. 0820-068
от 890 ₽
35
Винт Arctic Cat art. 8468-616
от 116 ₽
