модель 2014 года
- Модель 700
- Код модели ATV 700 RED [A2014IBT4EUSR]

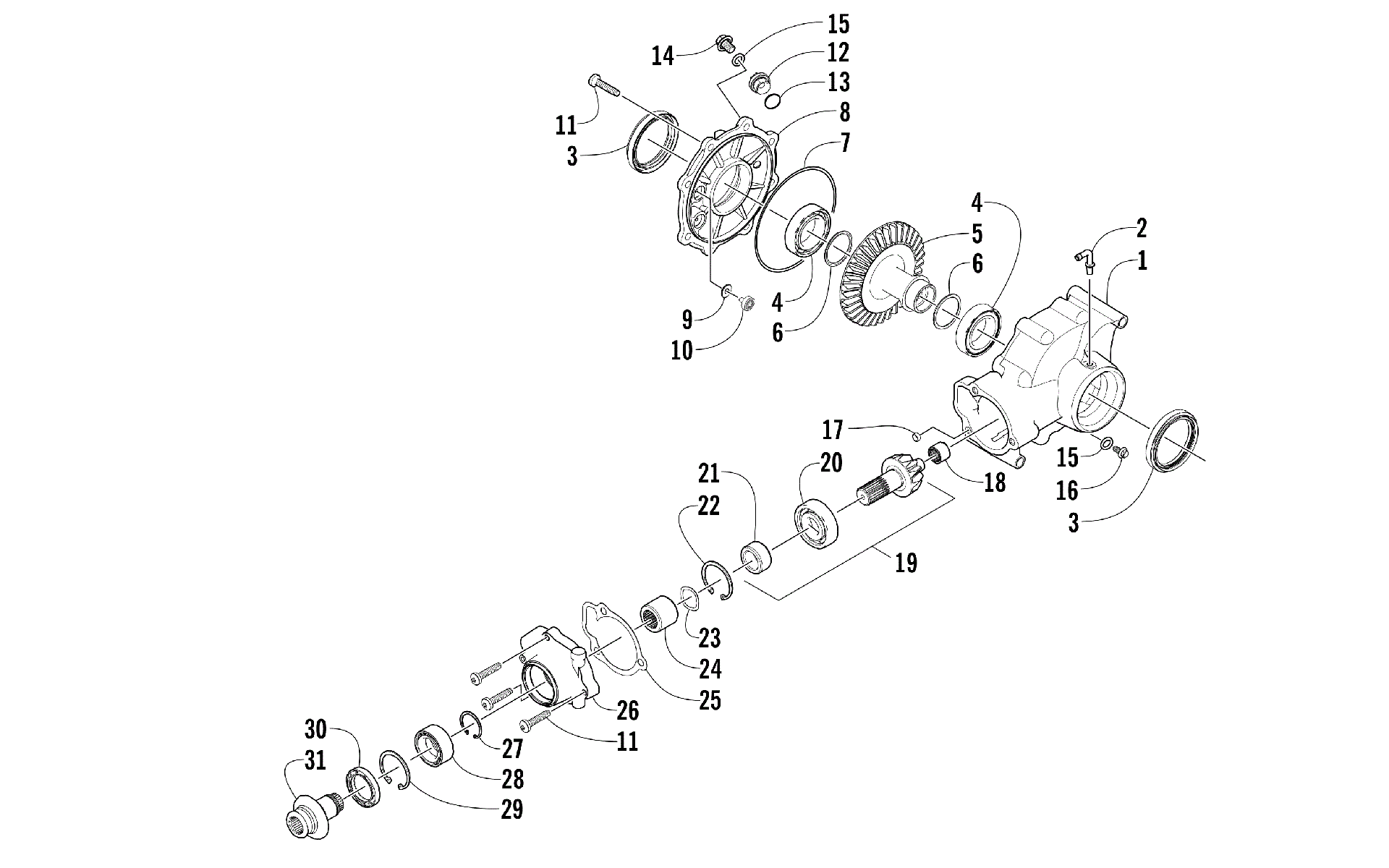

Схема узла заднего редуктора [99733] для ATV 700 RED [A2014IBT4EUSR]
Схема
Детали
![Узел заднего редуктора [99733]](/upload/schemas/63348faa09ec10.54420801.gif)
Номер
Наименование детали
Цена
0
GEARCASE,REAR-ASSY (3.1) art. 2502-088
от 84 080 ₽
1
HOUSING,GEARCASE-REAR MACH art. 1502-896
По запросу
2
Fitting, Elbow art. 2402-162
По запросу
3
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
4
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
5
GEAR, REAR (34 TOOTH) art. 1402-033
По запросу
6
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
6
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
6
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
6
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
6
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
7
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
8
COVER,GEARCASE-REAR MACH art. 1502-897
По запросу
9
SHIM,6.3X18X1.7 art. 0402-433
По запросу
9
SHIM,6.3X18X1.6 art. 0402-432
По запросу
9
SHIM,6.3X18X1.5 art. 0402-431
По запросу
9
SHIM,6.3X18X1.4 art. 0402-430
По запросу
9
SHIM,6.3X18X1.3 art. 0402-429
По запросу
10
BUTTON,THRUST art. 0402-326
По запросу
11
Screw, Self-Tapping art. 0423-118
По запросу
12
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
13
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
14
Plug, Oil Level (inc. one No. 15) art. 1402-211
По запросу
15
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
16
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
17
Pin, Dowel art. 0402-411
По запросу
18
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
19
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
20
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
21
Collar, Retaining art. 1402-977
По запросу
22
Ring, Retaining art. 1423-067
По запросу
23
WASHER,SPRING art. 0402-982
По запросу
24
COLLAR,SHAFT-SPLINED art. 0402-981
По запросу
25
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
26
HOUSING,PINION-MACH art. 0502-529
По запросу
27
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
28
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
29
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
30
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
31
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
