модель 2014 года
- Модель 700
- Код модели ATV 700 RED [A2014IBT4EUSR]

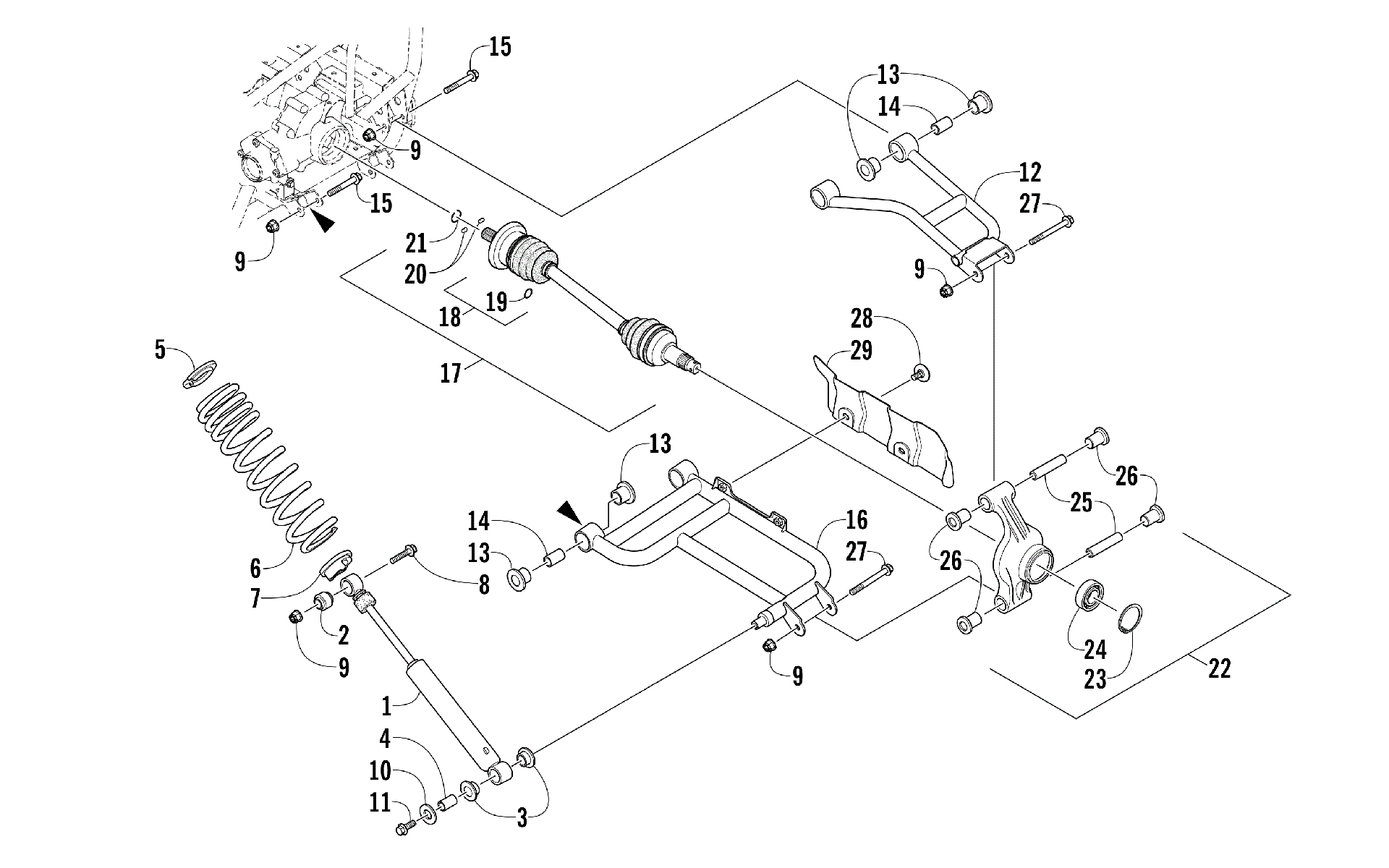

Схема задней подвески ASSEMBLY [93146] для ATV 700 RED [A2014IBT4EUSR]
Схема
Детали
![Задняя подвеска ASSEMBLY [93146]](/upload/schemas/633491f15057a5.59932018.gif)
Номер
Наименование детали
Цена
1
Амортизатор задний Arctic Cat art. 0404-158
По запросу
2
Втулка амортизатора Arctic Cat art. 0403-182
от 1 796 ₽
3
Втулка амортизатора Arctic Cat art. 0603-955
от 600 ₽
Аналог
Ремкомплект втулок амортизатора All Balls Arctic Cat
art. 22-10048
3 980 ₽
Требуется 4 шт.
Подписаться
4
Втулка крепления амортизатора Arctic Cat art. 1603-575
от 2 615 ₽
5
Верхняя чашка амортизатора Arctic Cat art. 1603-889
от 1 355 ₽
Аналог
Верхняя чашка амортизатора Arctic Cat б.у
art. 1603-889_б.у
840 ₽
Требуется 2 шт.
Подписаться
6
SPRING,COIL-REAR-BLACK art. 0504-536
По запросу
7
Чашка амортизатора нижняя Arctic Cat art. 0404-496
от 1 270 ₽
8
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
8
Screw, Cap art. 8409-050
По запросу
9
Гайка Arctic Cat art. 0423-744
от 263 ₽
10
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Рычаг задний правый верхний, черный Arctic Cat art. 0504-582
от 9 410 ₽
OEM
Рычаг задний правый верхний, черный Arctic Cat
art. 0504-582
16 569 ₽
Требуется 1 шт.
Подписаться
12
Рычаг задний верхний левый черный Arctic Cat art. 0504-583
от 10 930 ₽
13
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
14
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
15
Болт Arctic Cat art. 8409-075
от 210 ₽
16
Рычаг задний нижний левый Arctic Cat art. 0504-573
от 13 490 ₽
16
A-Arm, Rear - Lower Right - Black (inc. 13-14) art. 0504-572
от 16 260 ₽
Аналог
Рычаг задний нижний правый Arcti Cat б.у 0504-572_б.у
art. 0504-572_1
16 260 ₽
Требуется 1 шт.
17
Привод задний Arctic Cat art. 1502-938
По запросу
18
Repair Kit, Boot (inc. 19) art. 2436-111
от 1 596 ₽
19
Circlip art. 1441-988
По запросу
20
Pin, Transfer art. 1402-884
По запросу
21
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
22
Задняя цапфа правая Arctic Cat art. 0504-548
По запросу
22
Задняя цапфа левая Arctic Cat art. 0504-549
от 14 450 ₽
23
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
24
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
25
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
26
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
27
Болт Arctic Cat art. 8409-000
от 310 ₽
28
Винт Arctic Cat art. 0423-545
от 326 ₽
29
GUARD,BOOT-REAR-LH (BLACK) art. 1406-069
По запросу
29
GUARD,BOOT-REAR-RH (BLACK) art. 1406-068
от 2 000 ₽
Аналог
Защита заднего правого нижнего рычага Arctic Cat б.у
art. 1406-068_б.у
2 000 ₽
Требуется 1 шт.
