модель 2014 года
- Модель 700
- Код модели ATV 700 RED [A2014IBT4EUSR]

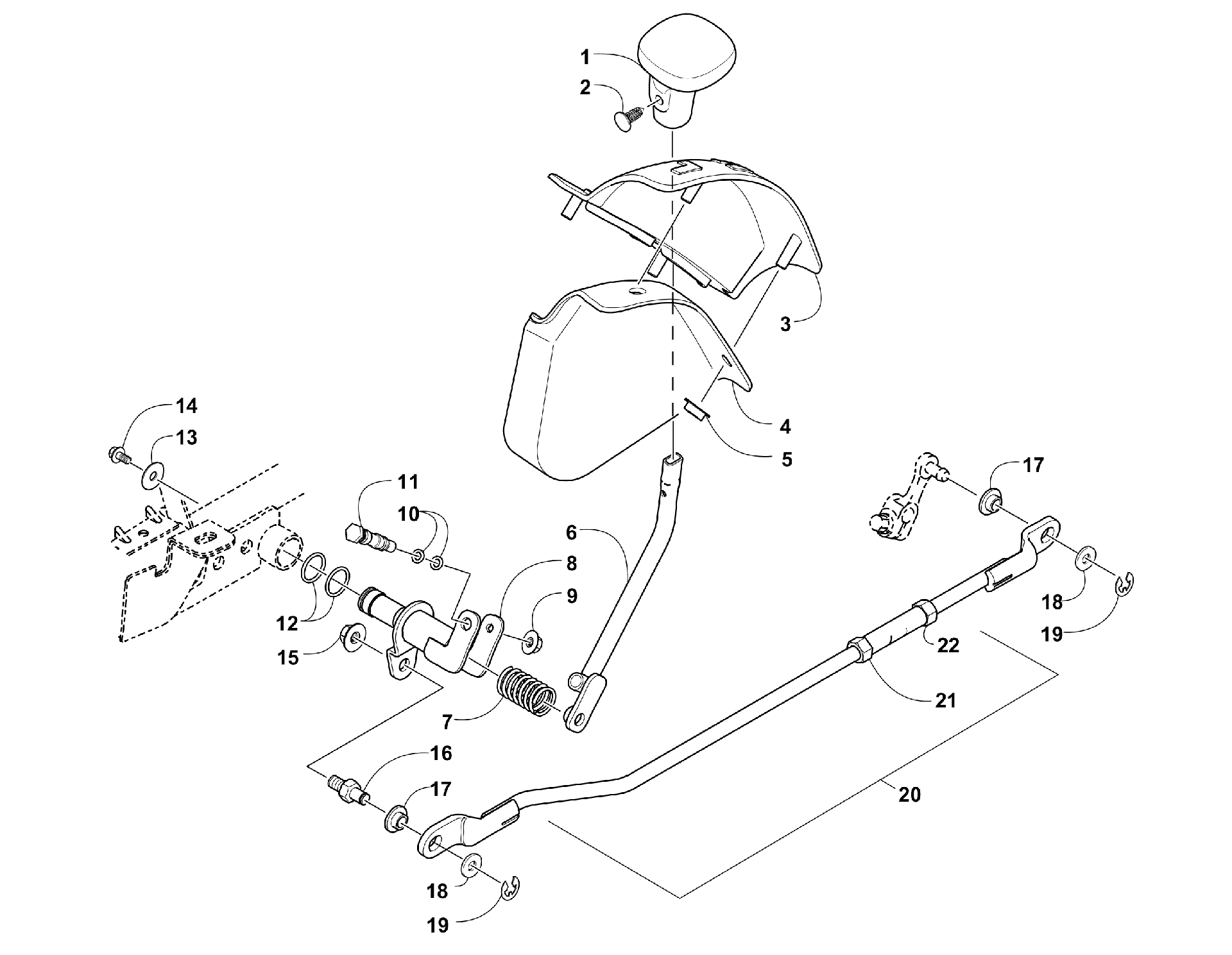

Схема Shift рычага ASSEMBLY [97363] для ATV 700 RED [A2014IBT4EUSR]
Схема
Детали
![Shift рычаг ASSEMBLY [97363]](/upload/schemas/633496975345a7.73655289.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
Крышка селектора КПП Arctic Cat art. 2402-338
от 1 901 ₽
4
Пластина пластика положения рычага КПП Arctic Cat art. 2406-345
По запросу
5
Гайка art. 0423-357
По запросу
6
Рычаг переключения КПП Arctic Cat art. 1502-977
от 2 820 ₽
7
SPRING,SHIFTER art. 2402-117
По запросу
8
Actuator, Shift art. 1502-957
По запросу
9
Гайка Arctic Cat art. 8424-602
от 110 ₽
10
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
11
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
12
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
13
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
14
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
15
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
16
PIN,SHIFT LINKAGE MOUNT art. 1402-621
от 250 ₽
17
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
18
Шайба Arctic Cat art. 0623-094
от 110 ₽
19
Стопор КПП Arctic Cat art. 0423-169
По запросу
20
LINKAGE,SHIFT-ASSEMBLY-650H1 (inc. 21-22) art. 1502-200
от 2 720 ₽
21
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
22
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
