модель 2014 года
- Модель 700
- Код модели ATV 700 RED [A2014IBT4EUSR]

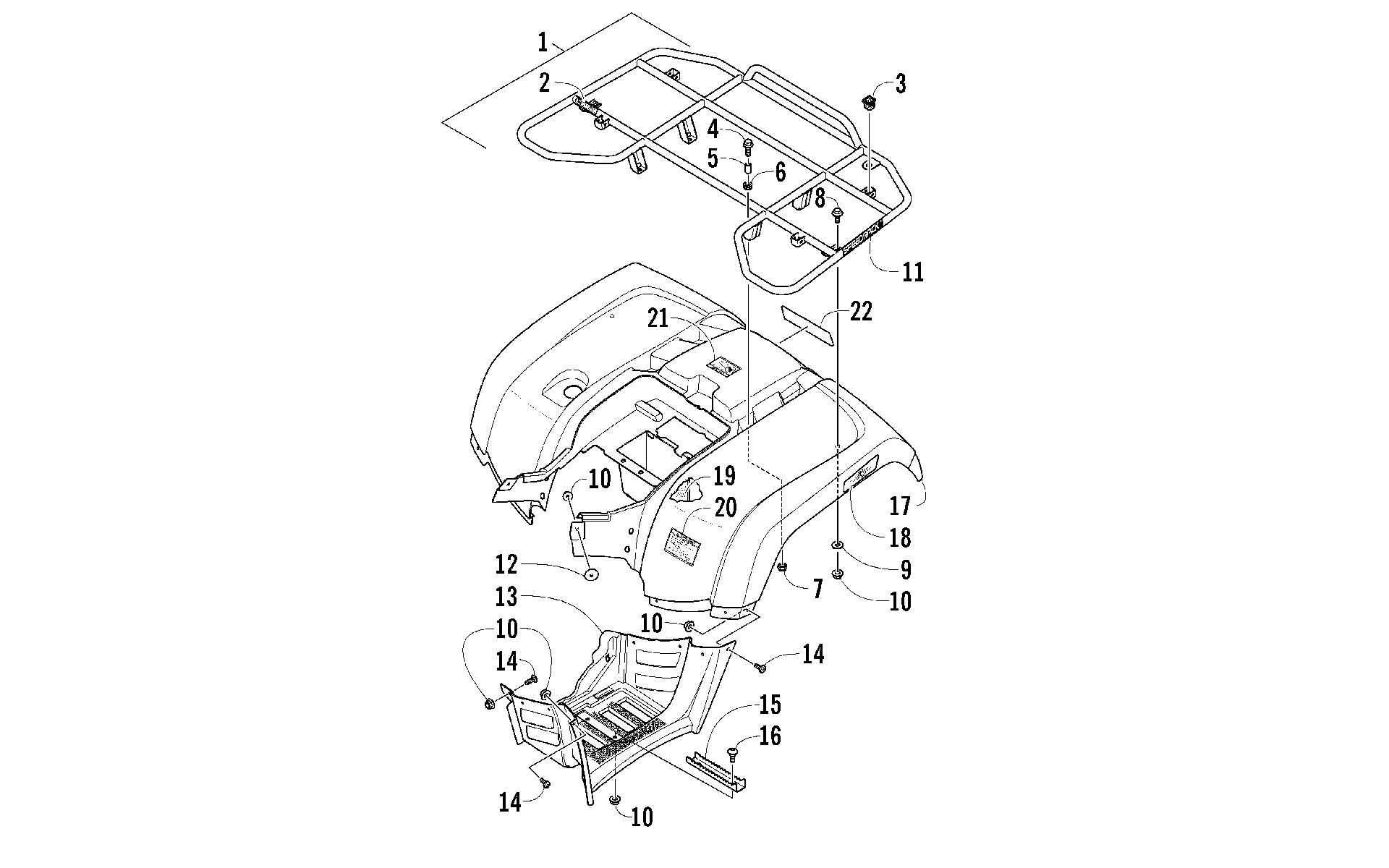

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [100239] для ATV 700 RED [A2014IBT4EUSR]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [100239]](/upload/schemas/633490d2173031.10621476.gif)
Номер
Наименование детали
Цена
1
Задний багажник Arctic Cat art. 2506-125
от 19 800 ₽
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
4
Screw, Cap art. 8410-835
По запросу
5
Втулка крепежная Arctic Cat art. 0423-669
По запросу
6
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
9
Washer art. 8050-222
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
DECAL,"SPEEDRACK"(MRP) art. 0411-965
По запросу
12
Винт Arctic Cat art. 0423-101
от 263 ₽
13
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
13
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
14
Болт Arctic Cat art. 0423-419
По запросу
15
Подножка черная art. 5506-497
от 1 848 ₽
16
Болт Arctic Cat art. 0423-355
По запросу
17
FENDER,REAR RED-ASSY (inc. 18-21) art. 2516-948
По запросу
18
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
18
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
19
SHIELD,HEAT-BATTERY BOX art. 0470-658
По запросу
20
DECAL,TIRE PRESSURE (FIS) art. 2411-143
По запросу
21
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
22
Наклейка "Arctic Cat" art. 1411-725
По запросу
