модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]

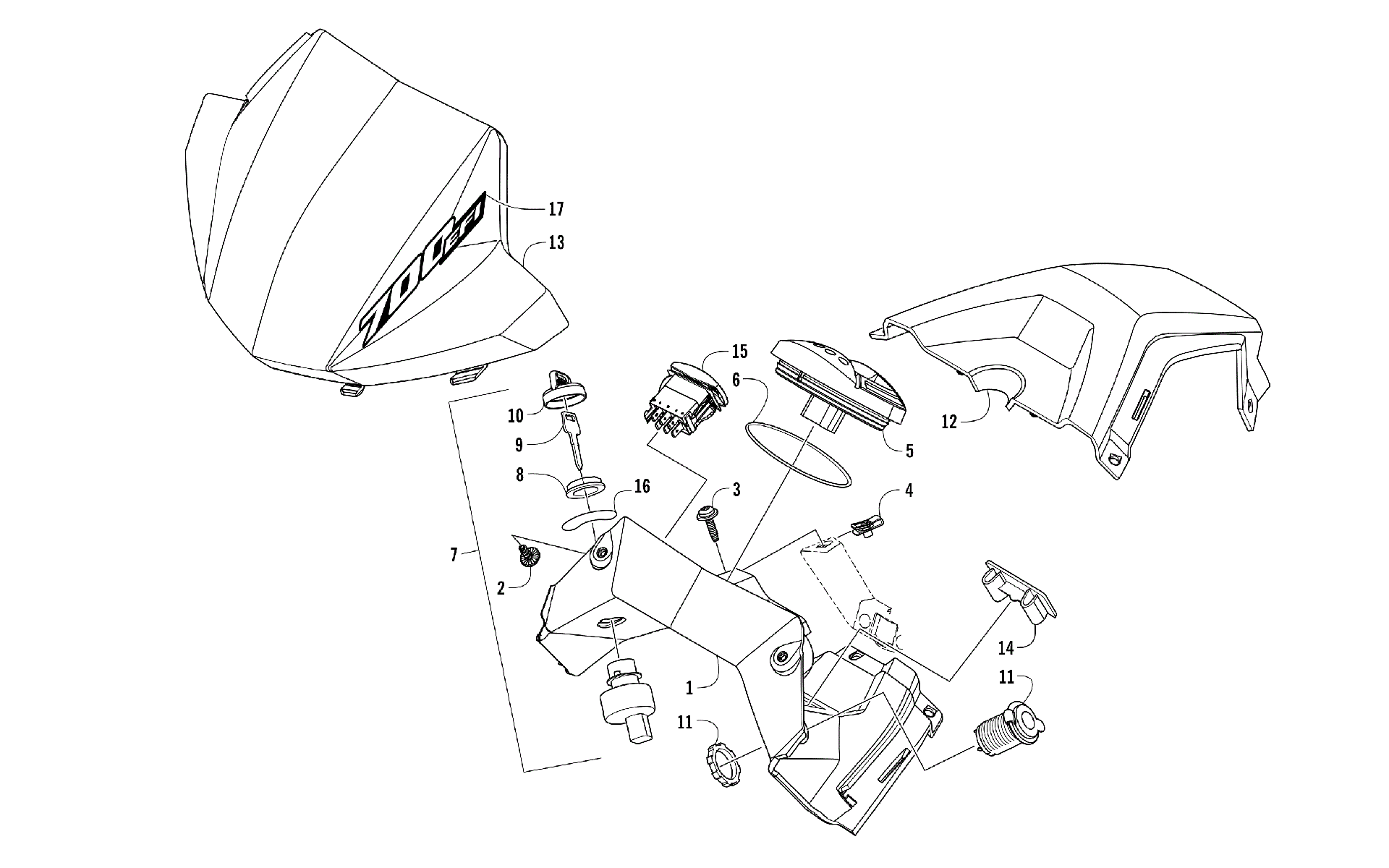

Схема консоли AND INSTRUMENT ASSEMBLY [104822] для ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]
Схема
Детали
![Консоль AND INSTRUMENT ASSEMBLY [104822]](/upload/schemas/632d78e2b33b26.20212370.gif)
Номер
Наименование детали
Цена
1
CONSOLE,GAUGE-W/SWITCH OPENINGS-BLACK art. 8506-263
По запросу
2
Screw, Self Tapping art. 1423-284
По запросу
3
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
GAUGE,PS-ISO (017 ALT 700 L7E) (inc. 6) art. 0520-304
По запросу
6
Ring, Mount - Gauge art. 0409-161
По запросу
7
Замок зажигания art. 0609-936
По запросу
8
Гайка замка зажигания Arctic Cat art. 0430-050
По запросу
9
Ключ зажигания Arctic Cat art. 0430-043
По запросу
9
Ключ зажигания Arctic Cat art. 0430-042
По запросу
10
Колпачок на ключ зажигания Arctic Cat art. 0430-054
от 1 552 ₽
11
Розетка 12V Arctic Cat art. 0641-897
По запросу
12
Console, Rear - Black art. 4406-713
По запросу
13
PANEL,WINDSCREEN-BLACK(replaces 4406-340) art. 7406-565
По запросу
14
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
15
SWITCH,LOCK-REAR (L7E) art. 0409-199
По запросу
16
DECAL,IGNITION KEY POSITIONS-EURO(ABOVE) art. 5411-927
По запросу
17
DECAL,POD-700 EFI art. 5411-548
По запросу
