модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]

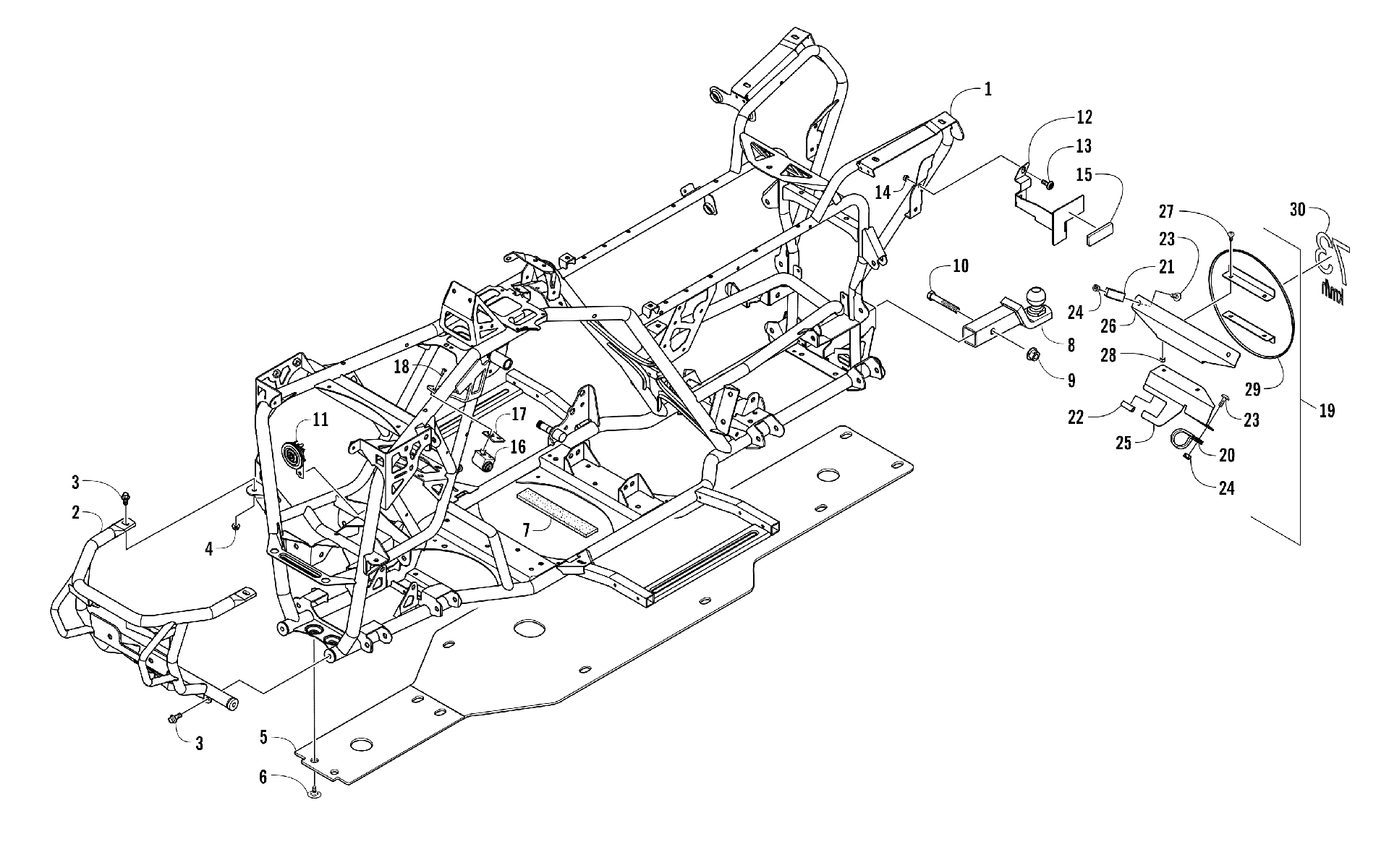

Схема рамы AND RELATED PARTS [104819] для ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]
Схема
Детали
![Рама AND RELATED PARTS [104819]](/upload/schemas/632d823fd0a726.11780801.gif)
Номер
Наименование детали
Цена
1
FRAME,EURO-PTD BLK art. 7506-809
По запросу
2
Бампер передний Arctic Cat art. 5506-625
от 44 961 ₽
3
Болт Arctic Cat art. 8408-820
от 110 ₽
4
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
5
PANEL,SKID art. 4406-582
По запросу
6
Screw, Self-Tapping art. 1423-109
По запросу
7
PAD,BATTERY-TOP RR art. 0406-289
По запросу
8
MOUNT,HITCH BALL-50MM BALL art. 0541-856
По запросу
9
NUT,NYLOCK-M16X2.0 CL 8 Z&Y DIN 985 art. 1423-129
По запросу
10
SCREW,CAP-HHM 16X2X80CL8.8 Z&Y ISO 4014 art. 1423-128
По запросу
11
Horn, Electric 12V art. 0430-131
По запросу
12
BRKT,REFLECTOR-RR-RH-PTD BLK (FIS) art. 8506-040
По запросу
12
BRKT,REFLECTOR-RR-LH-PTD BLK (FIS) art. 8506-041
По запросу
13
SCREW,HFLGH M8X1.25X16MPT Z&B art. 1423-395
По запросу
14
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
15
REFLECTOR,REFLEX-RED (T3 & L7E) art. 5406-642
По запросу
16
LOCK STEERING HNDL art. 3305-392
По запросу
17
SPACER,STEERING LOCK art. 5406-012
По запросу
18
SCREW,TSFH M6X1.0X16 CL8.8 ZY W/ PATCH art. 1423-332
По запросу
19
PLATE,SPEED-ASSEMBLY (FIS EURO) (inc. 20-29) art. 8506-063
По запросу
20
Clamp, Tube-1" art. 0423-044
По запросу
21
Clamp art. 1623-722
По запросу
22
Trim art. 0706-371
По запросу
23
Screw, Machine art. 8476-625
от 160 ₽
24
Nut, Lock art. 8427-603
По запросу
25
BRKT,SPEED PLATE-BOT-PTD BLK (FIS) art. 8506-046
По запросу
26
BRKT,SPEED PLATE-TOP-PTD BLK (FIS) art. 8506-047
По запросу
27
Винт Arctic Cat art. 8475-512
от 160 ₽
28
Nut, Lock art. 8422-502
По запросу
29
PLATE,SPEED-PTD WHT art. 8506-048
По запросу
30
DECAL,SPEED PLATE-73 KM/H art. 5411-973
По запросу
