модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]

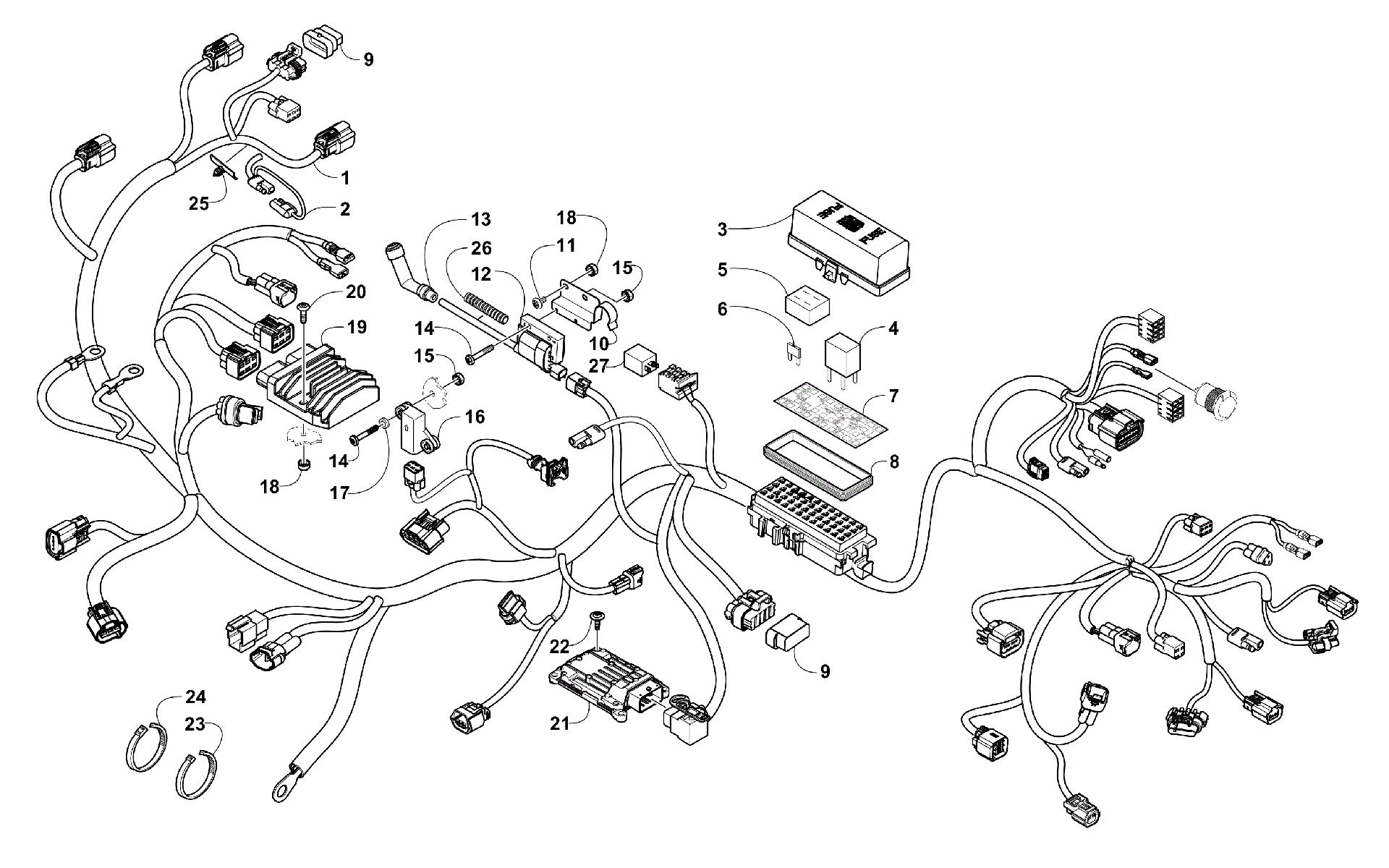

Схема жгута проводов ASSEMBLY [104828] для ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]
Схема
Детали
![Жгут проводов ASSEMBLY [104828]](/upload/schemas/632d9d704529a7.10268240.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN-017 ALT 550/700 L7E (inc. 2-9) art. 0486-604
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Relay (4-Pin) 20 Amp art. 0430-045
от 2 250 ₽
5
Holder, Fuse art. 0430-037
По запросу
6
Fuse - 30 Amp art. 0430-030
По запросу
6
Fuse - 15 Amp art. 0430-031
По запросу
6
Fuse - 10 Amp art. 0430-032
По запросу
7
Decal, Fuse Block art. 5411-513
По запросу
8
Seal art. 0430-086
По запросу
9
Cover, Diagnostics Connector art. 0430-103
По запросу
10
BRKT,PDM ANGLE-LONG-PTD BLK art. 0530-171
По запросу
11
Screw, Machine art. 8476-612
По запросу
12
Катушка зажигания Arctic Cat art. 0824-071
от 21 798 ₽
13
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
14
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
15
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
16
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
17
Washer art. 0123-802
от 110 ₽
18
Nut art. 0623-038
от 110 ₽
19
REGULATOR,VOLTAGE (35-AMP) art. 0824-078
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
ECM,PROGRAMMED (017 ALT 700 L7E) art. 0530-179
По запросу
22
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
23
Зажим Arctic Cat art. 0123-788
По запросу
23
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
24
CABLE TIE,DOUBLE LOOP-11" art. 1423-270
По запросу
25
Clip, Routing art. 0430-102
По запросу
26
Loom, Protective - 10 ft art. 0716-558
По запросу
27
FLASHER,TURNSIGNAL-LED-FOIL art. 0430-146
По запросу
