модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]

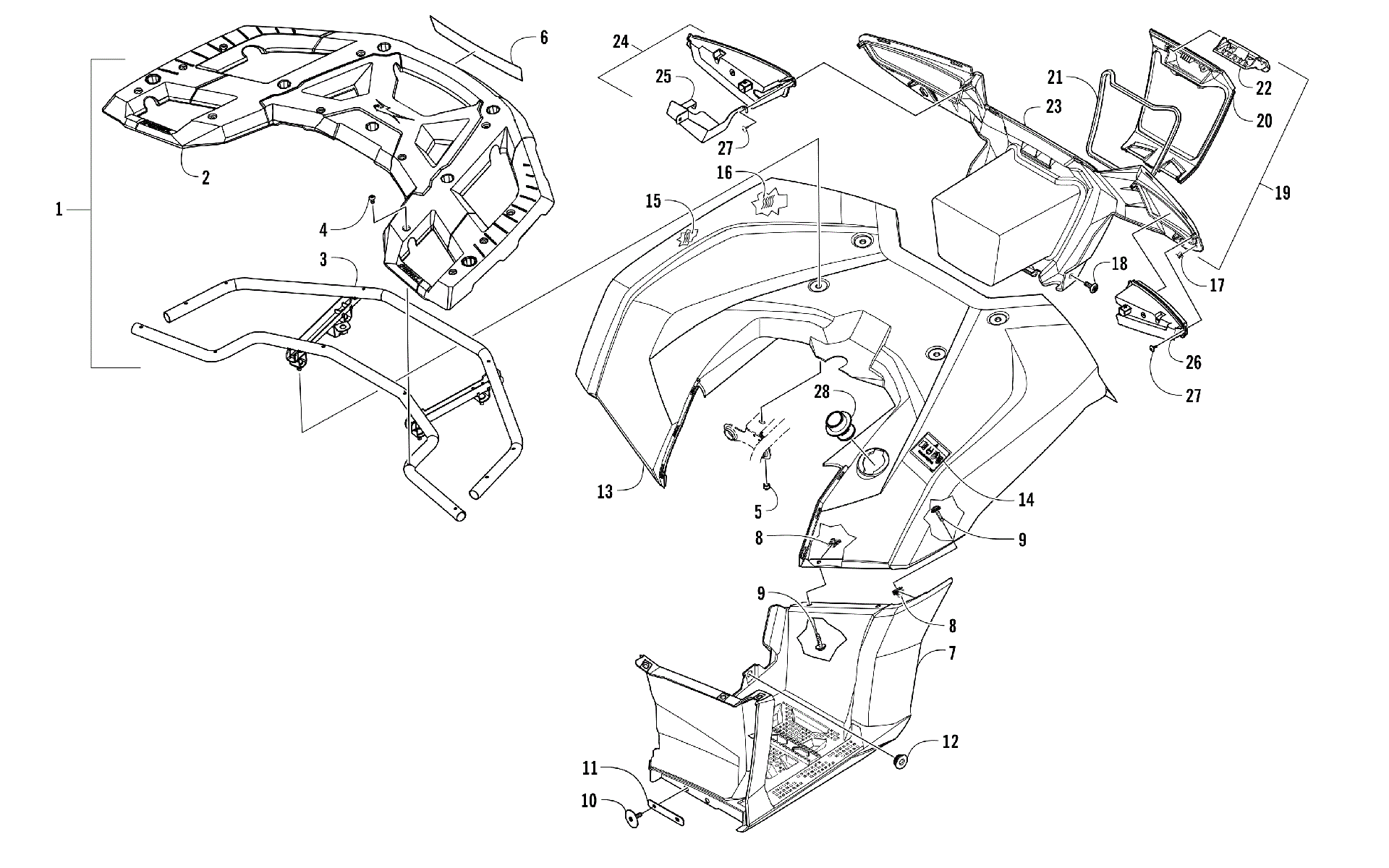

Схема задний RACK, кузов PANEL, FOOTWELL, и TAILLIGHT ASSEMBLIES [104818] для ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]
Схема
Детали
![задний RACK, кузов PANEL, FOOTWELL, и TAILLIGHT ASSEMBLIES [104818]](/upload/schemas/632d90536f8704.76964217.gif)
Номер
Наименование детали
Цена
1
Rack, Rear (inc. 2-4) art. 7506-027
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,REAR WELDMENT-PTD(replaces 7506-025) art. 7506-027
По запросу
4
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
5
Nut, Hex art. 8432-802
По запросу
6
Decal, Arctic Cat art. 5411-506
По запросу
7
Подножка правая Arctic Cat art. 5506-746
По запросу
7
FOOTWELL,TOP/BOTTOM-LH-ASSY art. 5506-747
По запросу
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
10
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
11
PLATE,FOOTWELL-PTD BLACK art. 7506-164
По запросу
12
Втулка Arctic Cat art. 0423-678
от 326 ₽
13
PANEL,FENDER REAR BLACK-RTD art. 7506-114
По запросу
14
Decal, Warning - Tire Pressure art. 6411-008
По запросу
15
SHIELD,RR SPLASH PANEL-BOTTOM-RB1412-112(replaces 0412-848) art. 1412-112
По запросу
16
SHIELD,RR SPLASH PANEL-TOP (RB 1412-110)(replaces 0412-849) art. 1412-110
По запросу
17
CLIP,RETAINING art. 1423-321
По запросу
18
SCREW,HFLGH M8X1.25X16MPT Z&B art. 1423-395
По запросу
19
DOOR,BOX STORAGE-REAR-ASSY-EFT (inc. 20-23) art. 7506-225
По запросу
20
DOOR,BOX STORAGE-REAR art. 4406-583
По запросу
21
SEAL,DOOR-BOX STORAGE art. 4406-839
По запросу
22
LATCH,DOOR-PLASTIC art. 4406-316
По запросу
23
FASCIA,REAR-ROUTED-EURO(replaces 7506-209) art. 7506-225
По запросу
24
TAILLIGHT,LED-RH-W/SHIELD (ATV 151 EFT) (inc. 25) art. 0509-112
По запросу
25
SHIELD,RIGHT TAIL LIGHT art. 0412-844
По запросу
26
TAILLIGHT,LED-LH-ECE (ATV 151) art. 0509-087
По запросу
27
Screw, Self Tapping art. 1423-284
По запросу
28
NECK,FILL-REMOTE art. 1470-074
По запросу
