модель 2017 года
- Модель 700
- Код модели ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]

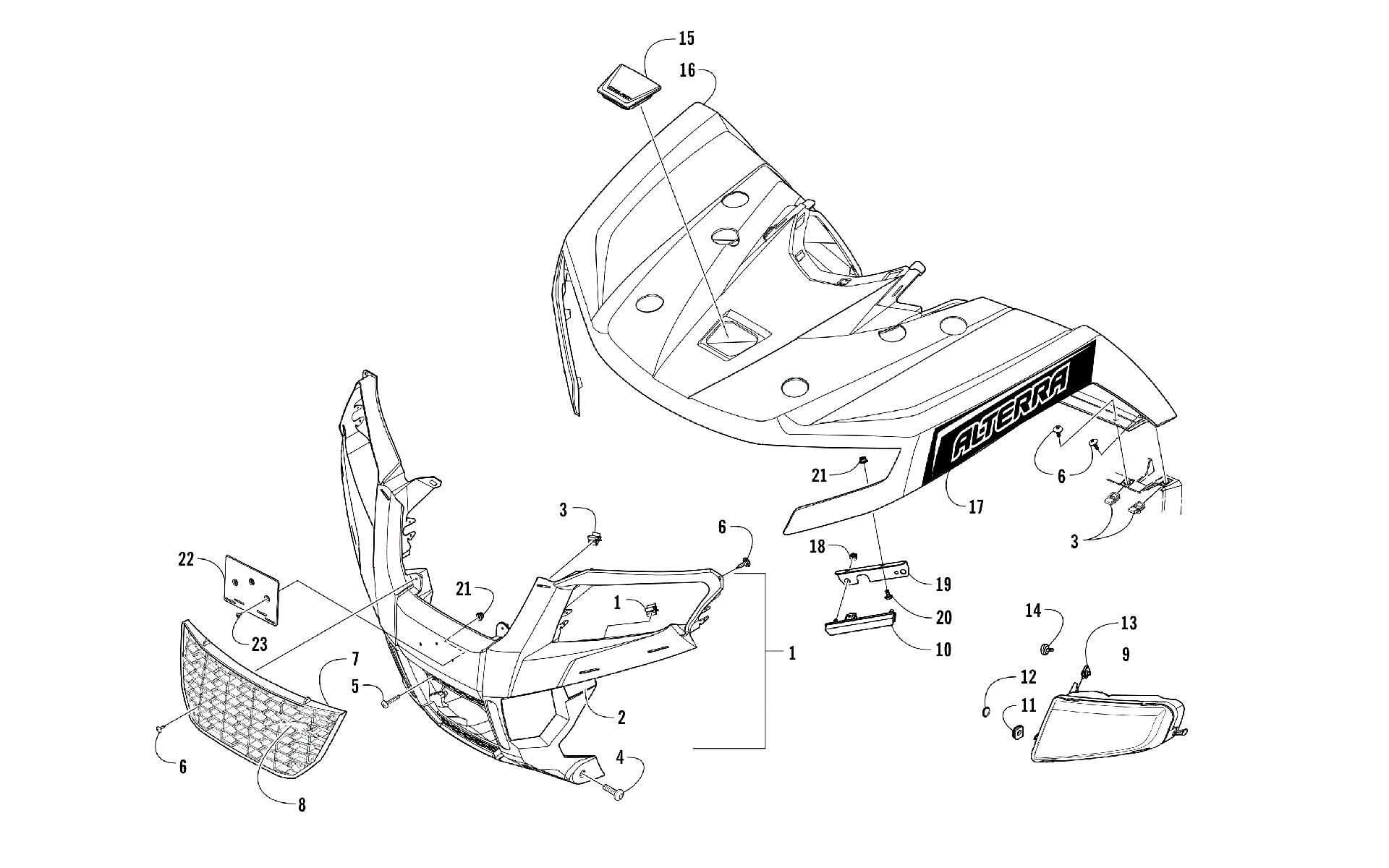

Схема передней части BODY PANEL AND HEADLIGHT ASSEMBLIES [104816] для ATV ALTERRA 700 L7E BLACK [A2017XAT4E7EP]
Схема
Детали
![Передняя часть BODY PANEL AND HEADLIGHT ASSEMBLIES [104816]](/upload/schemas/632d833237f0f0.64656551.gif)
Номер
Наименование детали
Цена
1
FASCIA,FRONT-ROUTED-FIS L7E art. 8506-167
По запросу
2
REFLECTOR,FRONT-RH art. 4411-168
По запросу
2
REFLECTOR,FRONT-LH art. 4411-169
По запросу
3
CLIP,RETAINING art. 1423-321
По запросу
4
Болт Arctic Cat art. 8409-020
от 110 ₽
5
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
6
Screw, Self Tapping art. 1423-284
По запросу
7
GRILL,FRONT-151 ATV (13.5 mm TABS) art. 4406-990
По запросу
8
Emblem, Aircat art. 4411-479
По запросу
9
HEADLIGHT,LED-LH-ASSY (ECE) art. 0509-119
По запросу
9
HEADLIGHT,LED-RH-ASSY (ECE) art. 0509-118
По запросу
10
Signal, Turn - Front - Right art. 0509-090
По запросу
10
Signal, Turn - Front - Left art. 0509-091
По запросу
11
GROMMET-RH art. 4406-722
По запросу
11
GROMMET-LH art. 4406-723
По запросу
12
O-RING,D:.116 ID: .924-EPDM (3-912) art. 1423-326
По запросу
13
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
14
SCREW,1" RND KNOB-M5X0.8X15MM LG art. 2623-113
По запросу
15
PLUG,ACCESS COOLING art. 4406-784
По запросу
16
PANEL,FENDER FRONT BLACK-RTD art. 7506-109
По запросу
17
DECAL,FRONT FENDER-ALTERRA-BLACK-LH art. 5411-983
По запросу
17
DECAL,FRONT FENDER-ALTERRA-BLACK-RH art. 5411-982
По запросу
18
Гайка art. 0423-357
По запросу
19
BRACKET,INDICATOR DIRECTIONAL-LH-PTD BLK art. 7506-217
По запросу
19
BRACKET,INDICATOR DIRECTIONAL-RH-PTD BLK art. 7506-216
По запросу
20
Винт Arctic Cat art. 8477-616
от 110 ₽
21
Nut, Lock art. 8427-603
По запросу
22
PLATE,REGISTRATION-FRONT-PTD BLK art. 8506-043
По запросу
23
Винт Arctic Cat art. 8476-616
По запросу
