модель 2017 года
- Модель 700
- Код модели VLX 700 CAMO [A2017IBT4EUSH]

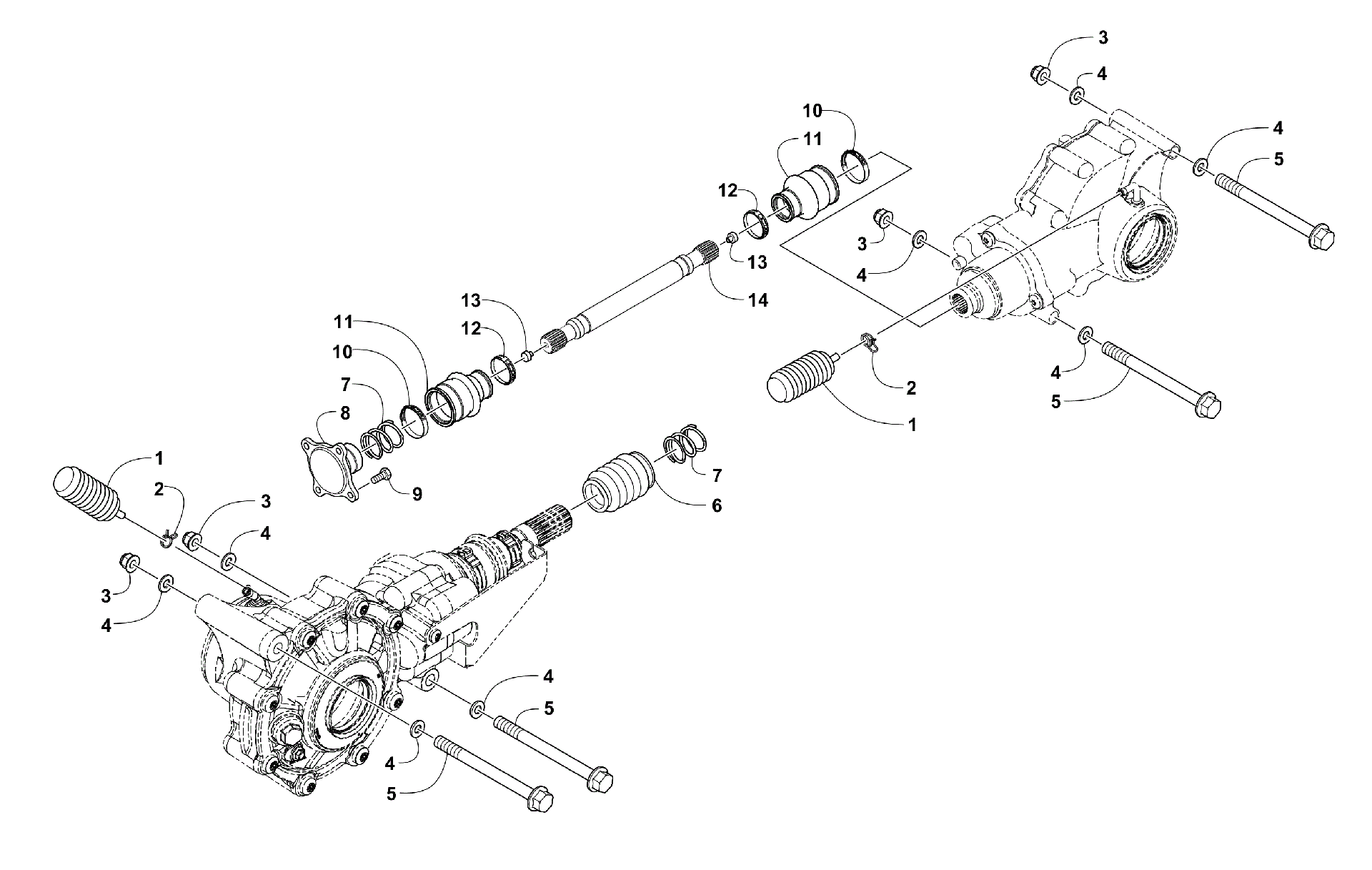

Схема трансмиссии ASSEMBLY [302149] для VLX 700 CAMO [A2017IBT4EUSH]
Схема
Детали
![Трансмиссия ASSEMBLY [302149]](/upload/schemas/632f0c26cc2055.27151654.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Nut, Lock art. 1423-335
По запросу
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
7
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
8
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
9
Болт Arctic Cat art. 8408-820
от 110 ₽
10
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
11
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
12
Хомут Arctic Cat art. 0423-411
По запросу
13
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
14
Задний кардан Arctic Cat art. 1402-233
По запросу
Другие схемы модели
Трансмиссия ASSEMBLY [302149]
