модель 2017 года
- Модель 700
- Код модели VLX 700 CAMO [A2017IBT4EUSH]

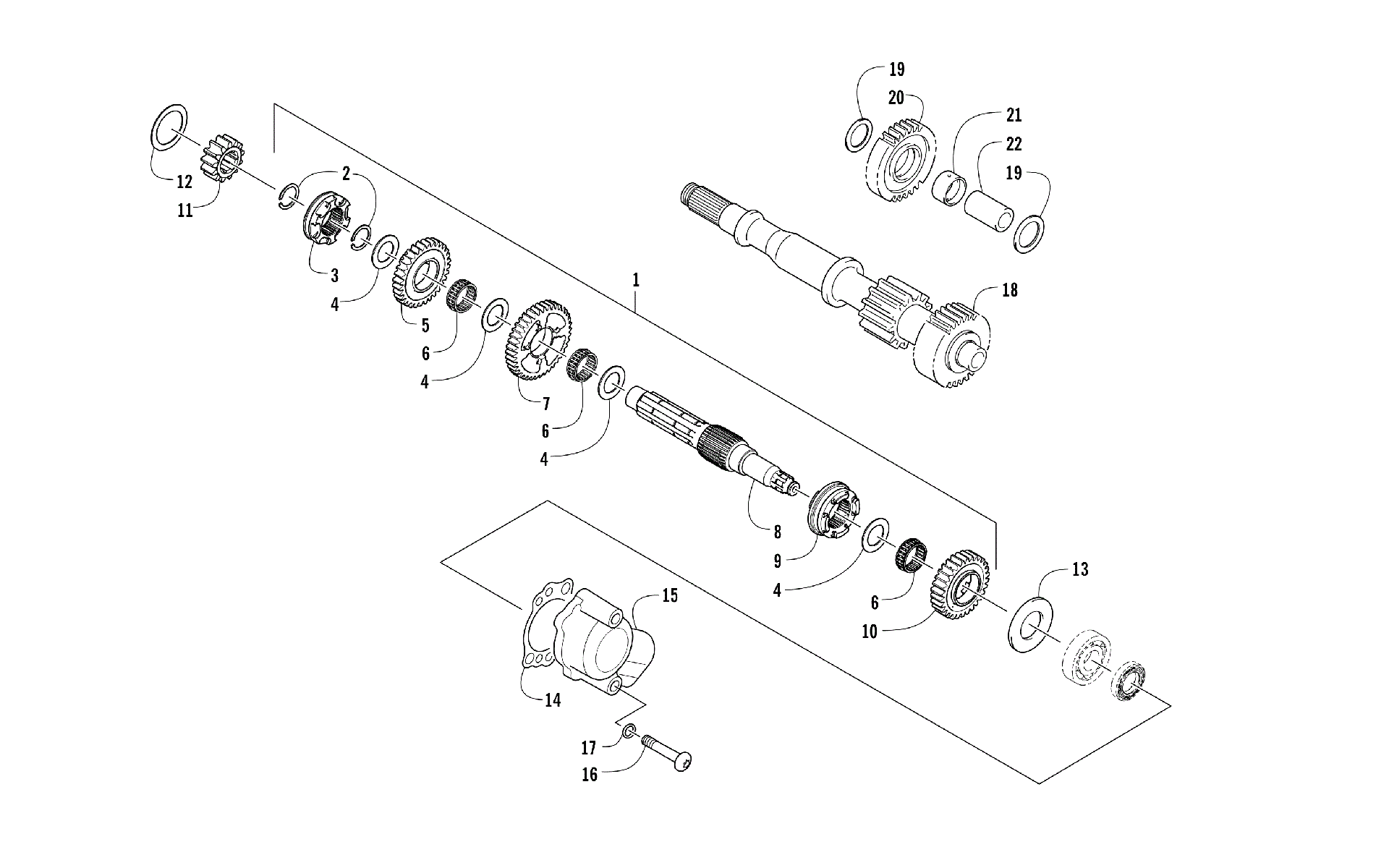

Схема узла вторичной передачи [302156] для VLX 700 CAMO [A2017IBT4EUSH]
Схема
Детали
![Узел вторичной передачи [302156]](/upload/schemas/632f25399fca72.55753887.gif)
Номер
Наименование детали
Цена
1
COUNTERSHAFT ASSY - UC (inc. 2-10) art. 0822-144
По запросу
2
Стопорное кольцо КПП Arctic Cat art. 0831-085
от 630 ₽
3
DOG,SLIDING-REVERSE SD(replaces 0822-120) art. 0822-169
По запросу
4
SHIM,DRIVE GEAR SPACER art. 0822-121
от 1 180 ₽
5
Шестерня реверса Arctic Cat art. 0822-119
от 12 842 ₽
6
Подшипник игольчатый Arctic Cat art. 0832-082
от 4 851 ₽
7
Шестерня Arctic Cat art. 0822-114
По запросу
8
Вал КПП Arctic Cat art. 0822-113
от 19 010 ₽
9
DOG,SLIDING-FORWARD UC(replaces 0822-145) art. 0822-165
По запросу
10
GEAR,DRIVEN-HIGH, (30T - UC)(replaces 0822-148) art. 0822-168
По запросу
11
Шестерня КПП Arctic Cat art. 0822-125
от 4 470 ₽
12
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
13
Шайба стальная Arctic Cat art. 0828-011
от 630 ₽
14
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
15
COVER,SPEEDO-REMOVED art. 0822-093
По запросу
16
Винт Arctic Cat art. 8468-645
от 221 ₽
17
SEAL,FASTENER art. 0830-107
от 420 ₽
18
DRIVESHAFT art. 0822-001
По запросу
19
Шайба шестерни трансмиссии Arctic Cat art. 0828-016
от 630 ₽
20
Шестерня реверса КПП Arctic Cat art. 0822-011
от 7 550 ₽
21
Втулка Arctic Cat art. 0822-012
от 2 510 ₽
22
Вал шестерни вторичного вала КПП Arctic Cat art. 0822-015
от 3 329 ₽
