модель 2017 года
- Модель 700
- Код модели VLX 700 CAMO [A2017IBT4EUSH]

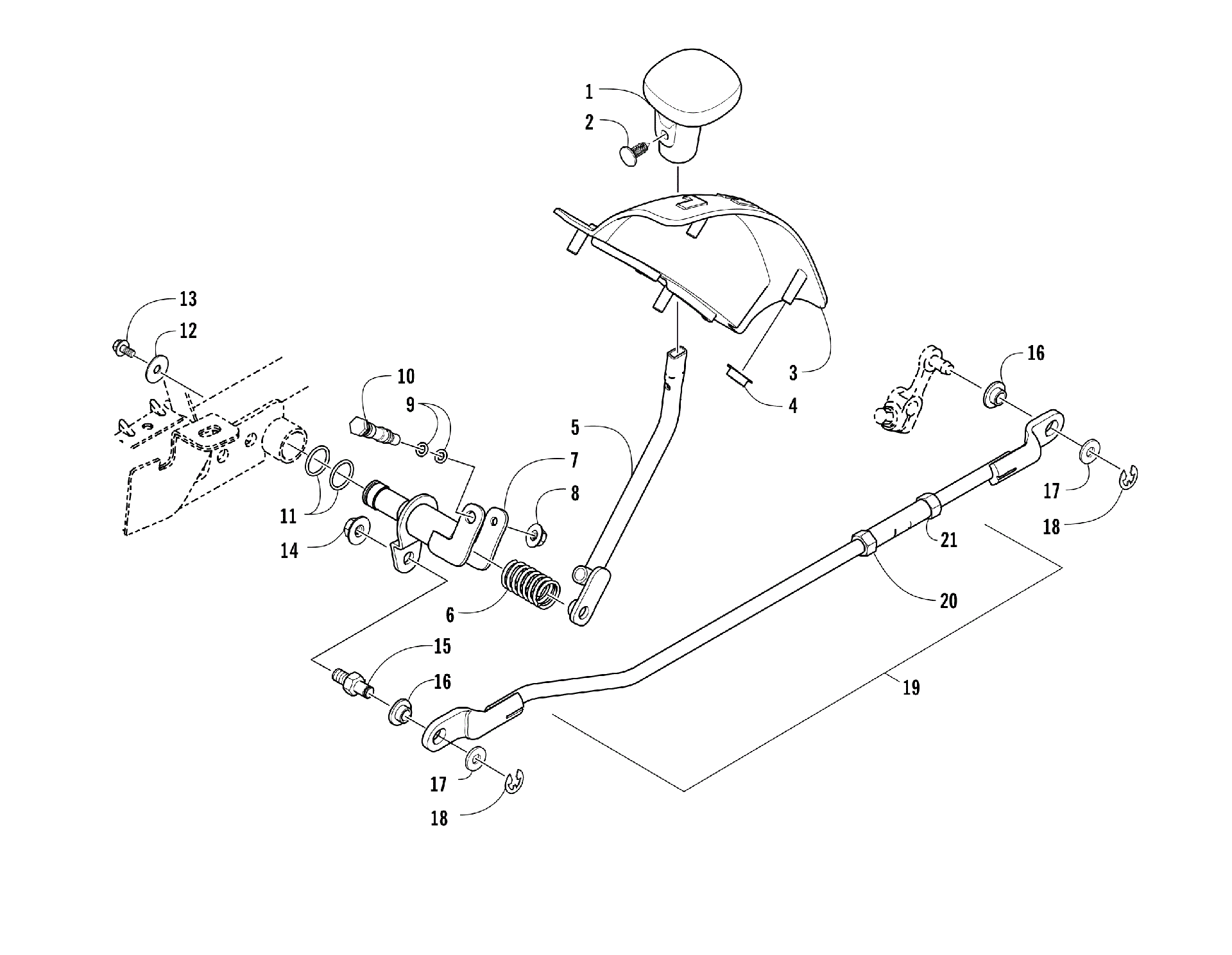

Схема Shift рычага ASSEMBLY [302145] для VLX 700 CAMO [A2017IBT4EUSH]
Схема
Детали
![Shift рычаг ASSEMBLY [302145]](/upload/schemas/632f2677b08d95.42385438.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
Крышка селектора КПП Arctic Cat art. 2402-338
от 1 901 ₽
4
Гайка Arctic Cat art. 1623-409
от 168 ₽
5
Рычаг переключения КПП Arctic Cat art. 1502-977
от 2 820 ₽
6
SPRING,SHIFTER art. 2402-117
По запросу
7
Actuator, Shift art. 1502-957
По запросу
8
Гайка Arctic Cat art. 8424-602
от 110 ₽
9
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
10
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
11
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
12
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
13
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
14
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
15
PIN,SHIFT LINKAGE MOUNT art. 1402-621
от 250 ₽
16
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
17
Шайба Arctic Cat art. 0623-094
от 110 ₽
18
Стопор КПП Arctic Cat art. 0423-169
По запросу
19
LINKAGE,SHIFT-ASSEMBLY-650H1 (inc. 20-21) art. 1502-200
от 2 720 ₽
20
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
21
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
