модель 2017 года
- Модель 700
- Код модели VLX 700 CAMO [A2017IBT4EUSH]

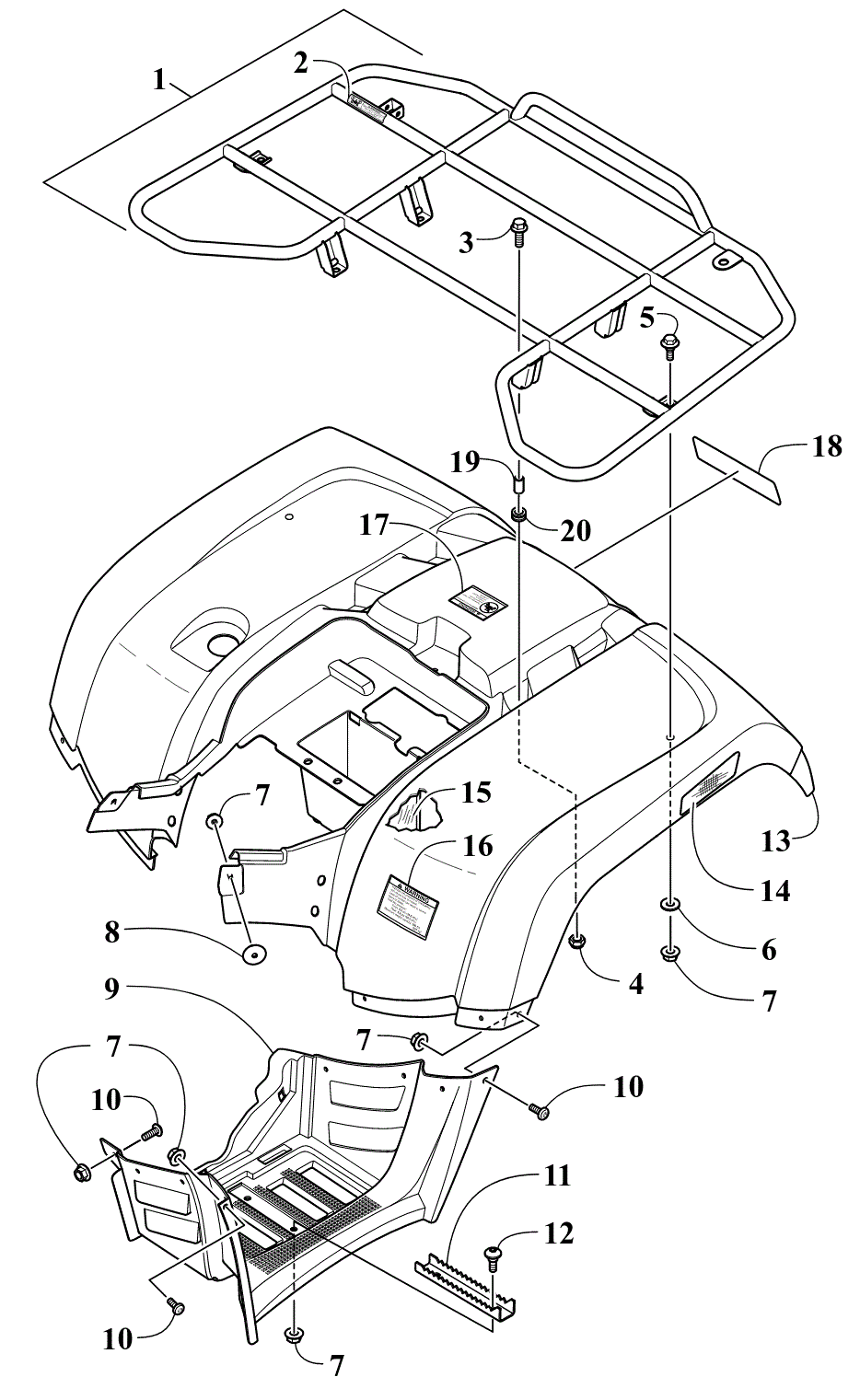

Схема задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [302137] для VLX 700 CAMO [A2017IBT4EUSH]
Схема
Детали
![задний RACK, кузов PANEL, и FOOTWELL ASSEMBLIES [302137]](/upload/schemas/632f20083502f9.17567422.gif)
Номер
Наименование детали
Цена
1
RACK,REAR-ASSEMBLY (inc. 2) art. 8506-335
По запросу
2
DECAL,WARNING-REAR RACK (200 LB.) art. 0411-648
По запросу
3
Screw, Cap art. 8410-835
По запросу
4
Nut, Hex art. 8432-802
По запросу
5
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
6
Washer art. 8050-222
По запросу
7
Nut, Lock art. 8427-603
По запросу
8
Винт Arctic Cat art. 0423-101
от 263 ₽
9
Подножка левая Arctic Cat art. 6406-763
от 8 540 ₽
9
Подножка правая Arctic Cat art. 1406-356
от 7 960 ₽
10
Болт Arctic Cat art. 0423-419
По запросу
11
Подножка черная art. 5506-497
от 1 848 ₽
12
Болт Arctic Cat art. 0423-355
По запросу
13
FENDER,REAR-TRUE TIMBER CAMO-ASSY (inc. 14-17)(replaces 8506-639) art. 8506-897
По запросу
14
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
14
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
15
SHIELD,HEAT-BATTERY BOX art. 0470-658
По запросу
16
DECAL,WARNING-TIRE PRESSURE art. 4411-836
По запросу
17
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
18
DECAL,ARCTIC CAT-BUILT RIGHT HERE-A/B art. 5411-507
По запросу
19
Втулка крепежная Arctic Cat art. 0423-669
По запросу
20
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
