модель 2017 года
- Модель 700
- Код модели VLX 700 CAMO [A2017IBT4EUSH]

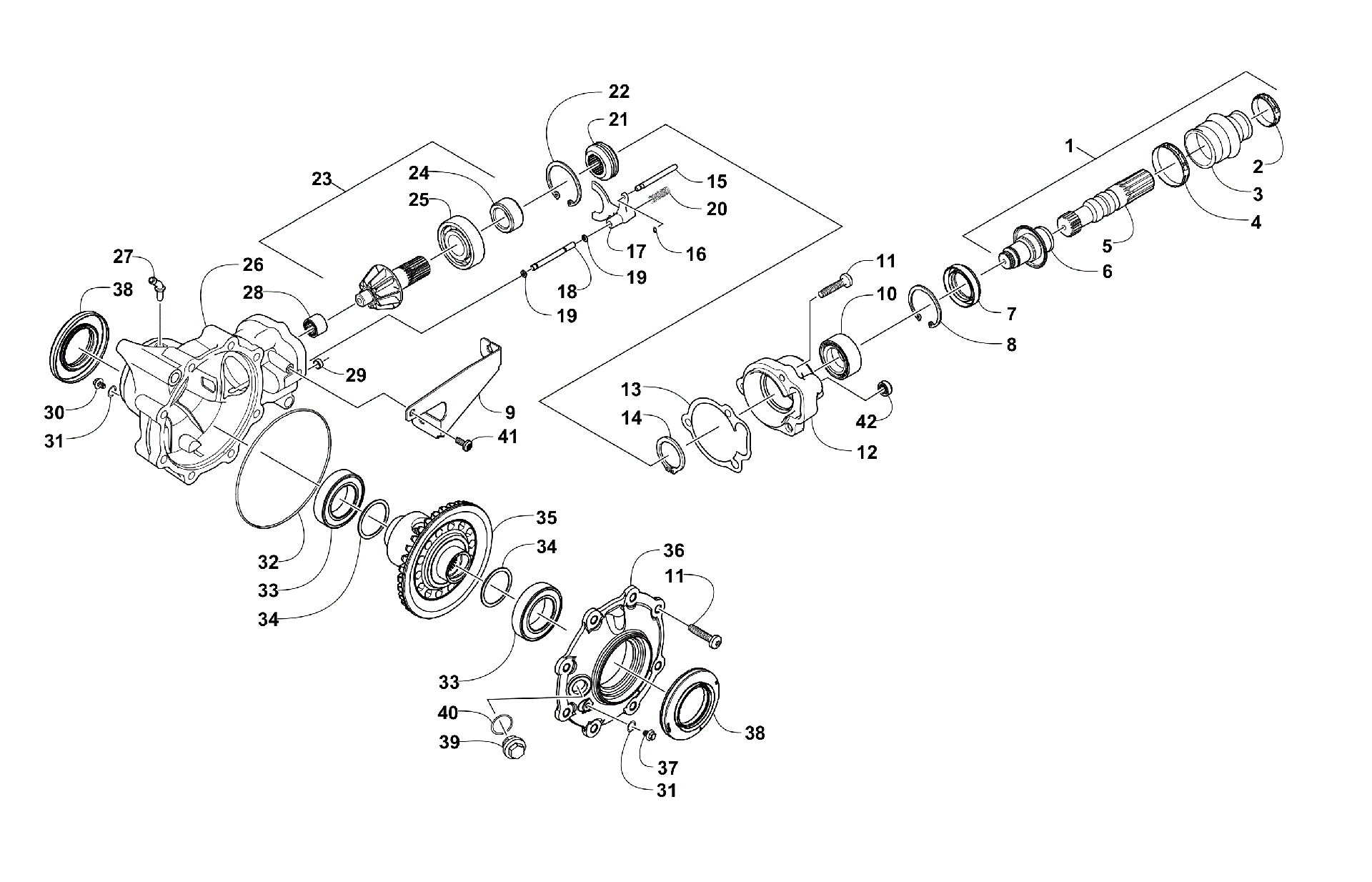

Схема передней части DRIVE GEARCASE ASSEMBLY [302150] для VLX 700 CAMO [A2017IBT4EUSH]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [302150]](/upload/schemas/632f0ffb991201.47649087.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT-ASSY 3.1(MECH LOCK)(replaces 2502-515) art. 2502-658
По запросу
1
Карданный вал Arctic art. 1502-083
По запросу
2
Хомут Arctic Cat art. 0423-411
По запросу
3
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
4
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
5
Вал переднего редуктора Arctic Cat art. 1402-045
от 2 820 ₽
6
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
7
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
8
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
9
BRKT,4X4 ACTUATOR art. 2402-440
По запросу
10
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
11
Screw, Self-Tapping art. 0423-118
По запросу
12
HOUSING,PINION-MACH art. 2502-520
По запросу
13
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
14
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
15
SHAFT,4X4 ENGAGE art. 2402-438
По запросу
16
E-CLIP,4 MM art. 1423-491
По запросу
17
SHIFT FORK art. 2402-437
По запросу
18
SHAFT,SHUTTLE art. 2402-439
По запросу
19
O-Ring art. 0423-147
По запросу
20
Пружинка Arctic Cat art. 0402-999
По запросу
21
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
22
Ring, Retaining art. 1423-067
По запросу
23
Хвостовик редуктора 11 зубьев Arctic Cat art. 1502-851
от 26 900 ₽
24
Collar, Retaining art. 1402-977
По запросу
25
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
26
Корпус редуктора Arctic Cat art. 1502-856
от 28 214 ₽
27
FITTING,45 DEG BARB art. 2402-160
По запросу
28
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
29
Pin, Dowel art. 0402-411
По запросу
30
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
31
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
32
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
33
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
34
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
35
Gear, Ring - 34T art. 2502-547
По запросу
36
COVER,GEARCASE-REAR MACH art. 1502-897
По запросу
37
Plug, Oil Level (inc. one No. 31) art. 1402-211
По запросу
38
Сальник Arctic Cat art. 2402-240
от 3 266 ₽
39
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
40
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
41
SCREW,SELF TAP-TSPH M6-1.0X15 art. 1423-515
По запросу
42
SEAL,6X16X6.5 art. 2402-453
По запросу
