модель 2017 года
- Модель TRV 1000
- Код модели ALTERRA TRV XT EPS RED [A2017TKW1PUSE]

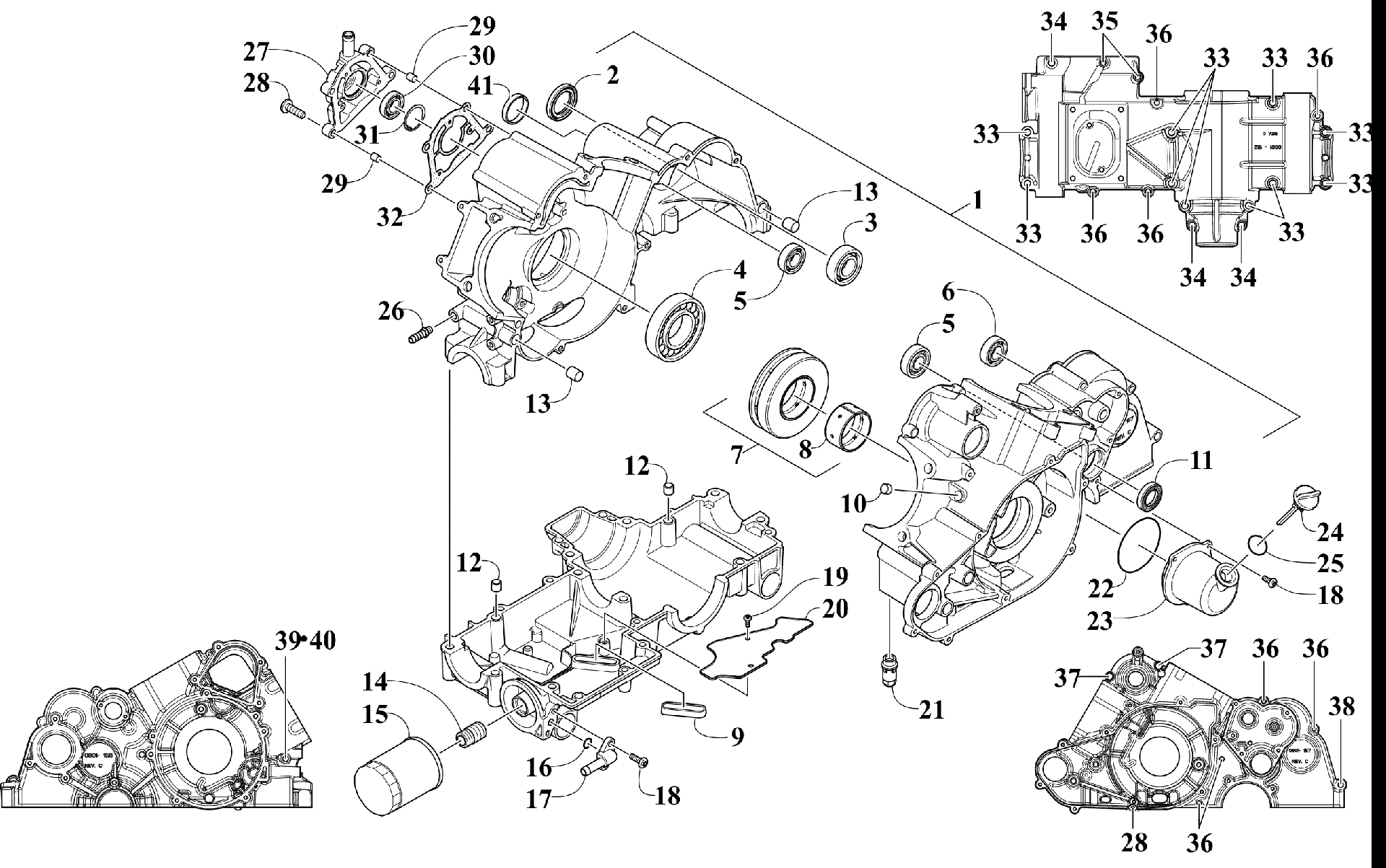

Схема картера ASSEMBLY [300313] для ALTERRA TRV XT EPS RED [A2017TKW1PUSE]
Схема
Детали
![Картер ASSEMBLY [300313]](/upload/schemas/632f083cf040b5.82850614.gif)
Номер
Наименование детали
Цена
1
Картер Arctic Cat 1000 art. 0801-222
По запросу
2
Сальник Arctic Cat art. 0830-035
от 290 ₽
3
Подшипник Arctic Cat art. 0832-048
По запросу
4
Подшипник 40х80х18 Arctic Cat art. 0832-042
от 690 ₽
5
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
6
Подшипник Arctic Cat art. 0832-049
от 2 190 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
7
Подшипник Arctic Cat art. 0832-055
от 18 743 ₽
8
Подшипник Arctic Cat art. 0832-057
от 7 098 ₽
9
O-RING,OIL GALLEY-H2 CASE art. 0830-221
По запросу
10
Сливной болт картера двигателя Arctic Cat art. 0801-002
от 420 ₽
11
Сальник двигателя Arctic Cat art. 0822-052
По запросу
12
DOWEL, SPLIT, 11 x 16 art. 0829-003
По запросу
13
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
14
UNION,OIL FILTER (KY) art. 0812-066
По запросу
15
Фильтр масляный Arctic Cat art. 0812-135
от 990 ₽
16
Кольцо резиновое 10.72 X 2.62 Arctic Cat art. 0830-172
от 326 ₽
17
Фитинг маслопровода Arctic Cat art. 0812-060
от 1 901 ₽
18
Винт Arctic Cat art. 8468-616
от 116 ₽
19
Болт Arctic Cat art. 0623-914
По запросу
20
PLATE,BAFFLE-OIL (H2 LOWER CASE) art. 0801-218
По запросу
21
Регулятор давления масла Arctic Cat art. 0812-052
от 11 900 ₽
22
Уплотнительное кольцо Arctic Cat art. 0830-162
от 473 ₽
23
COVER,OIL FILLER, WO/TUBE art. 0812-081
По запросу
24
Масляный щуп Arctic Cat art. 0801-179
По запросу
25
O-RING, 17 ID X 3.2 W art. 0830-010
По запросу
26
HOSE BARB,MALE,3/8 X 1/8 NPT art. 0812-078
По запросу
27
COVER,BREATHER-ASSY art. 0801-193
По запросу
28
Screw, Machine art. 8468-625
По запросу
29
Втулка Arctic Cat art. 0829-062
По запросу
30
Bearing art. 0832-084
По запросу
31
CIRCLIP,SHAFT BEARING 33 art. 0831-086
По запросу
32
Прокладка крышки двигателя Arctic Cat art. 0830-191
от 987 ₽
33
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE SIL art. 8412-860
По запросу
34
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE SIL art. 8412-830
По запросу
35
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
36
Screw, Machine art. 8468-660
По запросу
37
Винт Arctic Cat art. 8468-630
По запросу
38
SCREW,CAP-HFH M8X1.25X75 CL8.8 RIE SIL art. 8412-875
По запросу
39
SCREW,CAP-HFH M8X1.25X50 CL8.8 RIE SIL art. 8412-850
По запросу
40
GASKET, COPPER 8X14X1 art. 0830-008
По запросу
41
Plug art. 0818-103
По запросу
