модель 2017 года
- Модель TRV 1000
- Код модели ALTERRA TRV XT EPS RED [A2017TKW1PUSE]

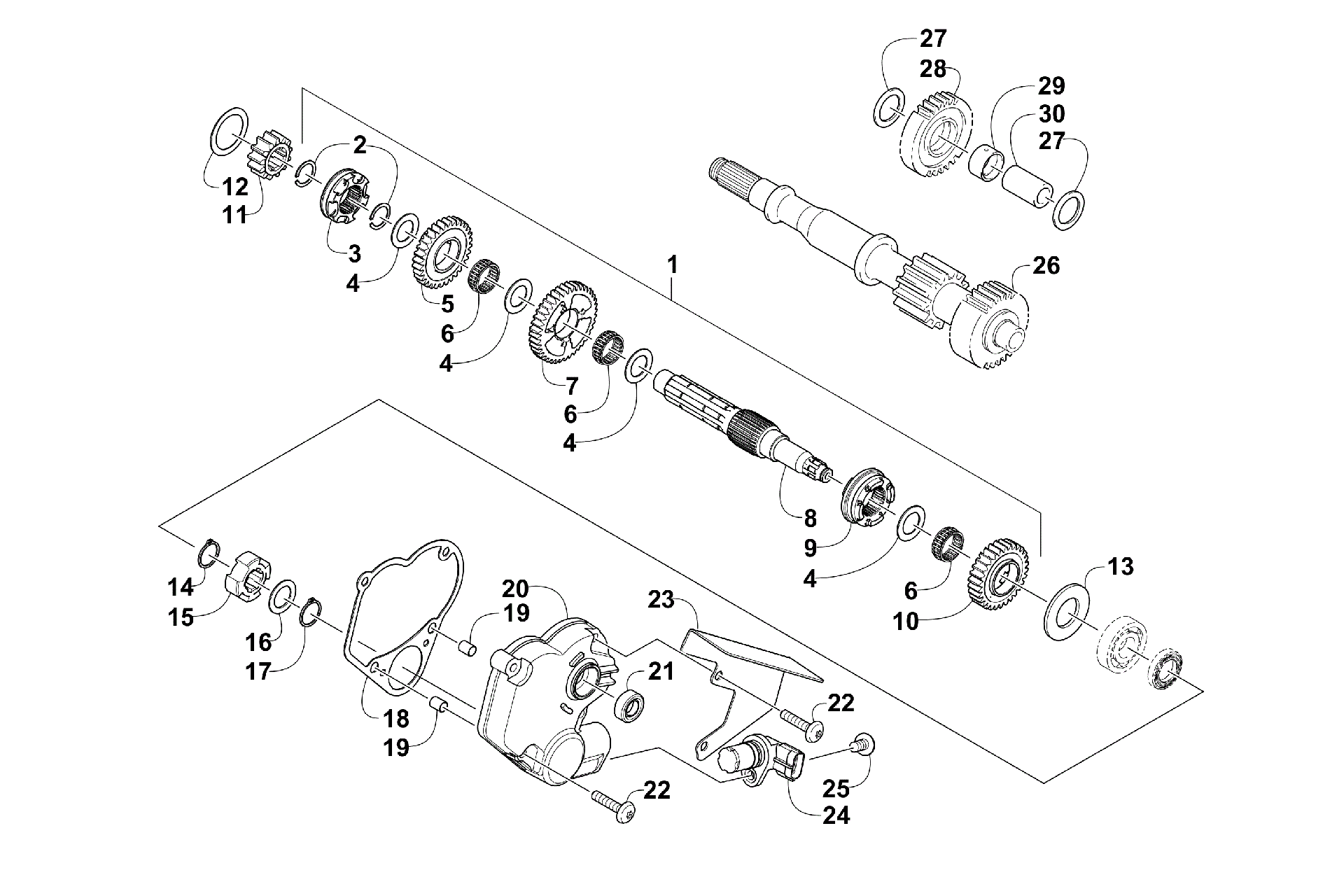

Схема узла вторичной передачи [300329] для ALTERRA TRV XT EPS RED [A2017TKW1PUSE]
Схема
Детали
![Узел вторичной передачи [300329]](/upload/schemas/632f2e1d9bc706.25842832.gif)
Номер
Наименование детали
Цена
1
COUNTERSHAFT ASSY - UC (inc. 2-10) art. 0822-144
По запросу
2
Стопорное кольцо КПП Arctic Cat art. 0831-085
от 630 ₽
3
DOG,SLIDING-REVERSE SD(replaces 0822-120) art. 0822-169
По запросу
4
SHIM,DRIVE GEAR SPACER art. 0822-121
от 1 180 ₽
5
Шестерня реверса Arctic Cat art. 0822-119
от 12 842 ₽
6
Подшипник игольчатый Arctic Cat art. 0832-082
от 4 851 ₽
7
Шестерня Arctic Cat art. 0822-114
По запросу
8
Вал КПП Arctic Cat art. 0822-113
от 19 010 ₽
9
DOG,SLIDING-FORWARD UC(replaces 0822-145) art. 0822-165
По запросу
10
GEAR,DRIVEN-HIGH, (30T - UC)(replaces 0822-148) art. 0822-168
По запросу
11
Шестерня КПП Arctic Cat art. 0822-125
от 4 470 ₽
12
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
13
Шайба стальная Arctic Cat art. 0828-011
от 630 ₽
14
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
15
Тригер датчика скорости Arctic Cat art. 0822-050
от 1 796 ₽
16
WASHER, THRUST art. 0828-069
По запросу
17
Стопорное кольцо Arctic Cat art. 0831-039
от 90 ₽
18
Прокладка корпуса переключения передач Arctic Cat art. 0830-194
от 788 ₽
19
Втулка Arctic Cat art. 0829-062
По запросу
20
COVER,SHIFT-SPEEDO art. 0806-105
По запросу
21
Сальник Arctic Cat art. 0830-044
от 683 ₽
22
Винт Arctic Cat art. 8468-630
По запросу
23
SHIELD,GSI COVER art. 2402-170
По запросу
24
Датчик скорости Arctic Cat art. 0430-121
По запросу
25
Screw, Machine art. 8468-620
По запросу
26
DRIVESHAFT art. 0822-001
По запросу
27
Шайба шестерни трансмиссии Arctic Cat art. 0828-016
от 630 ₽
28
Шестерня реверса КПП Arctic Cat art. 0822-011
от 7 550 ₽
29
Втулка Arctic Cat art. 0822-012
от 2 510 ₽
30
Вал шестерни вторичного вала КПП Arctic Cat art. 0822-015
от 3 329 ₽
