модель 2017 года
- Модель TRV 1000
- Код модели ALTERRA TRV XT EPS RED [A2017TKW1PUSE]

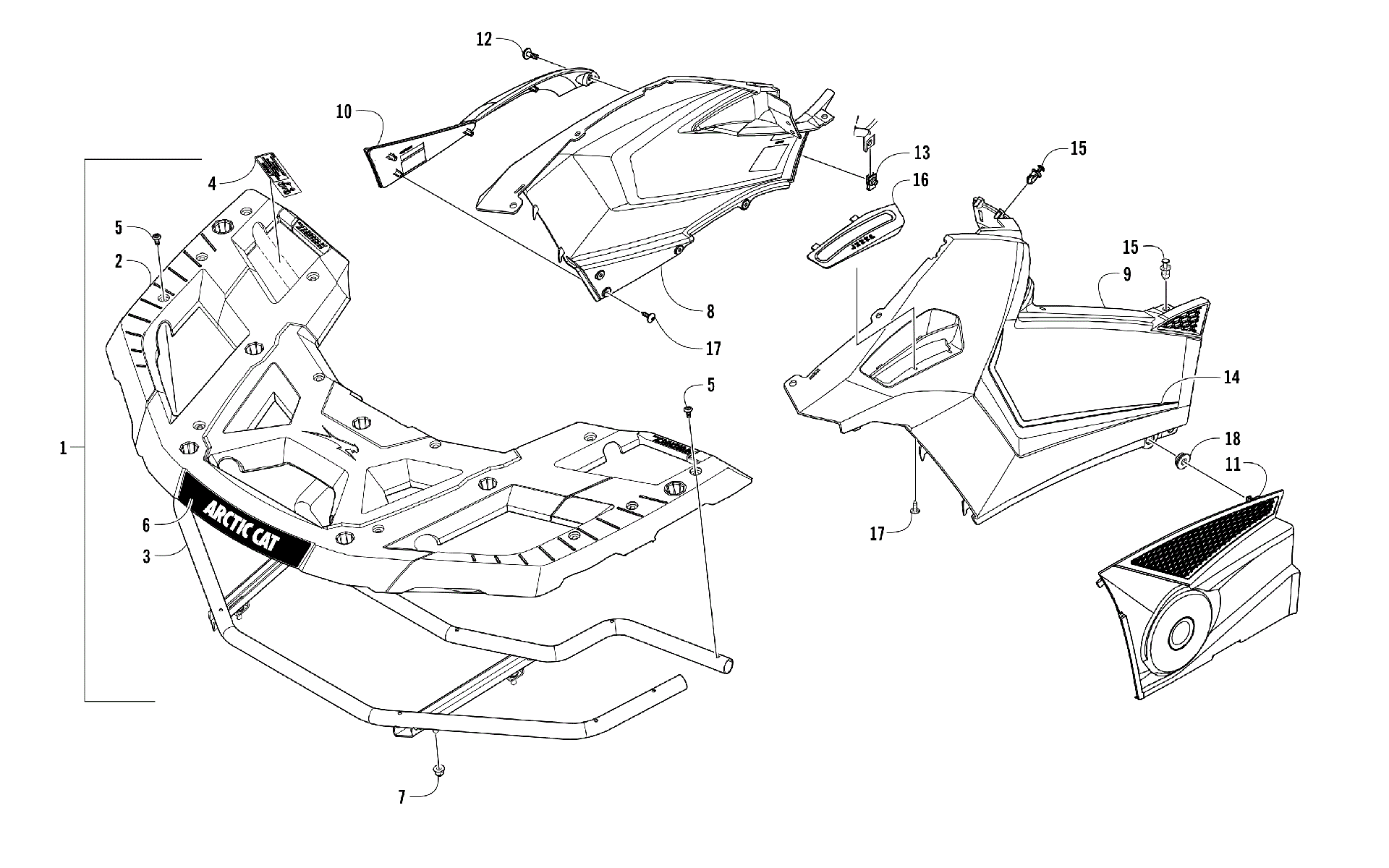

Схема передней части RACK AND SIDE PANEL ASSEMBLIES [301876] для ALTERRA TRV XT EPS RED [A2017TKW1PUSE]
Схема
Детали
![Передняя часть RACK AND SIDE PANEL ASSEMBLIES [301876]](/upload/schemas/632f14d5df8338.28017717.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT-ASSEMBLY (inc. 2-5) art. 7506-773
По запросу
2
Rack, Overmold art. 5506-672
По запросу
3
RACK,FRONT-PTD BLK(replaces 7506-337) art. 7506-773
По запросу
4
DECAL,WARNING-FRONT RACK art. 4411-678
По запросу
5
SCREW,MACH-TSTRH M6-1.0X10 CL8.8 BLK W/ art. 1423-301
По запросу
6
Decal, Arctic Cat art. 4411-879
По запросу
7
Nut, Hex art. 8432-802
По запросу
8
PANEL,SIDE-RH-VIBRANT RED METALLIC-PTD art. 7506-628
По запросу
9
PANEL,SIDE-LH-VIBRANT RED METALLIC-PTD art. 7506-629
По запросу
10
PANEL,ENGINE COVER-RH art. 5406-206
По запросу
11
PANEL,ENGINE COVER-LH art. 5406-209
По запросу
12
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
13
Клипса Arctic Cat art. 0423-577
от 168 ₽
14
DECAL,SIDE PANEL-LH-VR art. 5411-559
По запросу
14
DECAL,SIDE PANEL-RH-VR art. 5411-558
По запросу
15
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
16
SHIFT GATE art. 2402-327
По запросу
17
Screw, Self Tapping art. 1423-284
По запросу
18
Втулка Arctic Cat art. 0423-678
от 326 ₽
