модель 2017 года
- Модель TRV 1000
- Код модели ALTERRA TRV XT EPS RED [A2017TKW1PUSE]

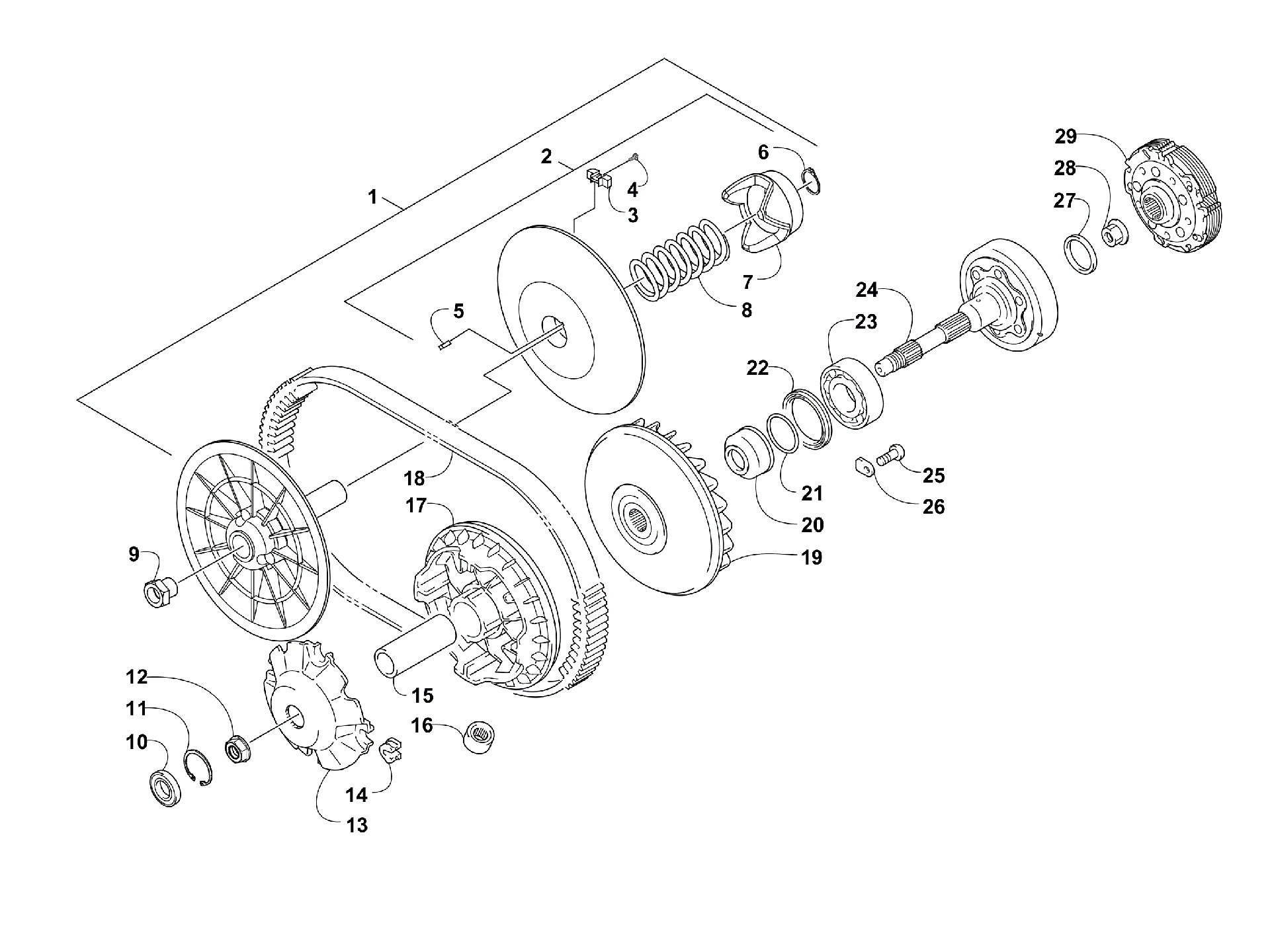

Схема трансмиссии ASSEMBLY [300265] для ALTERRA TRV XT EPS RED [A2017TKW1PUSE]
Схема
Детали
![Трансмиссия ASSEMBLY [300265]](/upload/schemas/632f3612e1bd52.54086021.gif)
Номер
Наименование детали
Цена
1
Ведомый вариатор в сборе Arctic Cat art. 0823-535
от 38 600 ₽
2
PULLEY,DRIVEN-ASSY UNCALIBRATED (LP3) (inc. 3-6) art. 0823-554
По запросу
3
SHOE,CAM-DRIVEN PULLEY art. 0823-454
По запросу
4
Screw, Cam Shoe art. 0823-177
По запросу
5
KEY-1/4" art. 0823-383
По запросу
6
Snap Ring, External - 35.2 ID art. 0823-455
По запросу
7
CAM,DRIVEN CLUTCH-45 DEG (DIECAST) art. 0823-453
По запросу
8
SPRING-DRIVEN CLUTCH art. 0823-377
По запросу
9
Гайка ведомого вариатора Arctic Cat art. 0823-457
По запросу
10
Подшипник Arctic Cat art. 0832-060
от 290 ₽
11
Кольцо стопорное Arctic Cat art. 0831-078
По запросу
12
Гайка вариатора М20х1,5 Arctic Cat art. 0827-073
от 683 ₽
13
Тарелка щеки вариатора Arctic Cat art. 0823-276
По запросу
14
Слайдер вариатора art. 0823-277
от 490 ₽
15
Проставка вариатора Arctic Cat art. 0823-358
от 3 990 ₽
16
Грузик вариатора 23,5гр. Arctic Cat art. 0823-170
от 683 ₽
17
Щека вариатора внешняя Arctic Cat art. 0823-273
от 8 440 ₽
18
Ремень вариатора Arctic Cat art. 0823-231
от 14 900 ₽
Аналог
14 900 ₽
Требуется 1 шт.
19
Щека ведущего вариатора art. 0823-272
от 21 861 ₽
20
Втулка вариатора Arctic Cat art. 0823-015
от 2 820 ₽
21
Уплотнительное кольцо Arctic Cat art. 0470-531
от 420 ₽
22
Сальник Вариатора Arctic Cat art. 0830-244
По запросу
23
Подшипник Arctic Cat art. 0832-009
По запросу
24
Колокол сцепления Arctic Cat art. 0823-556
от 10 900 ₽
25
Винт Arctic Cat art. 0826-029
от 110 ₽
26
Стопор подшипника Arctic Cat art. 0822-010
от 429 ₽
27
Сальник барабана сцепления Arctic Cat art. 0830-189
По запросу
28
Гайка сцепления Arctic Cat art. 0827-011
от 725 ₽
29
Сцепление Arctic Cat art. 0823-484
от 8 900 ₽
