модель 2017 года
- Модель TRV 1000
- Код модели ALTERRA TRV XT EPS RED [A2017TKW1PUSE]

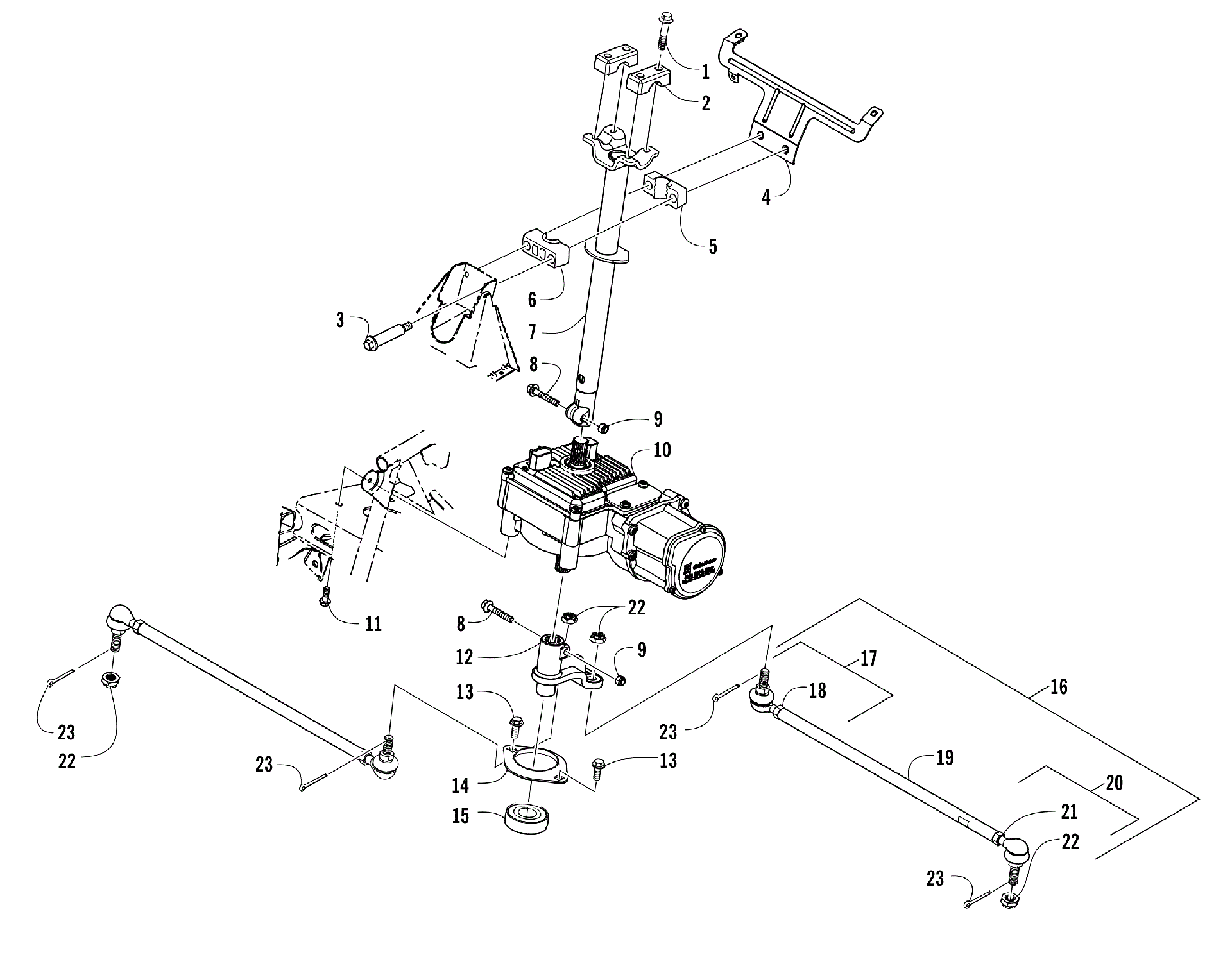

Схема рулевого управления ASSEMBLY [301637] для ALTERRA TRV XT EPS RED [A2017TKW1PUSE]
Схема
Детали
![Рулевое управление ASSEMBLY [301637]](/upload/schemas/632f31b2b2e139.39412377.gif)
Номер
Наименование детали
Цена
1
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
Screw, Shoulder art. 0423-505
от 210 ₽
4
BRACKET,CONSOLE-PTD BLK art. 7506-419
По запросу
5
Housing, Upper art. 0405-260
По запросу
6
Housing, Lower art. 0405-259
По запросу
7
Рулевой вал Arctic Cat art. 0505-642
По запросу
8
Болт рулевой сошки Arctic Cat art. 8020-045
По запросу
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Электроусилитель руля Arctic Cat art. 1505-071
По запросу
11
Болт Arctic Cat art. 8409-020
от 110 ₽
12
Рулевая сошка Arctic Cat art. 0505-664
от 4 960 ₽
13
Болт Arctic Cat art. 8408-816
от 110 ₽
14
Крышка подшипника Arctic Cat art. 0602-233
По запросу
15
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
16
Рулевая тяга в сборе Arctic Cat art. 0505-872
от 10 440 ₽
Аналог
10 970 ₽
Требуется 2 шт.
Подписаться
17
Rod End, Tie Rod-LH Thread (inc. 18, 22-23) art. 0505-875
от 2 970 ₽
18
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
19
Тяга рулевая Arctic Cat art. 0405-281
от 5 208 ₽
Аналог
10 970 ₽
Требуется 2 шт.
Подписаться
20
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
21
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
22
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
23
Pin, Cotter art. 0623-175
По запросу
