модель 2017 года
- Модель XC 450
- Код модели XC 450 EFI GREEN [A2017KCK4CUSX]

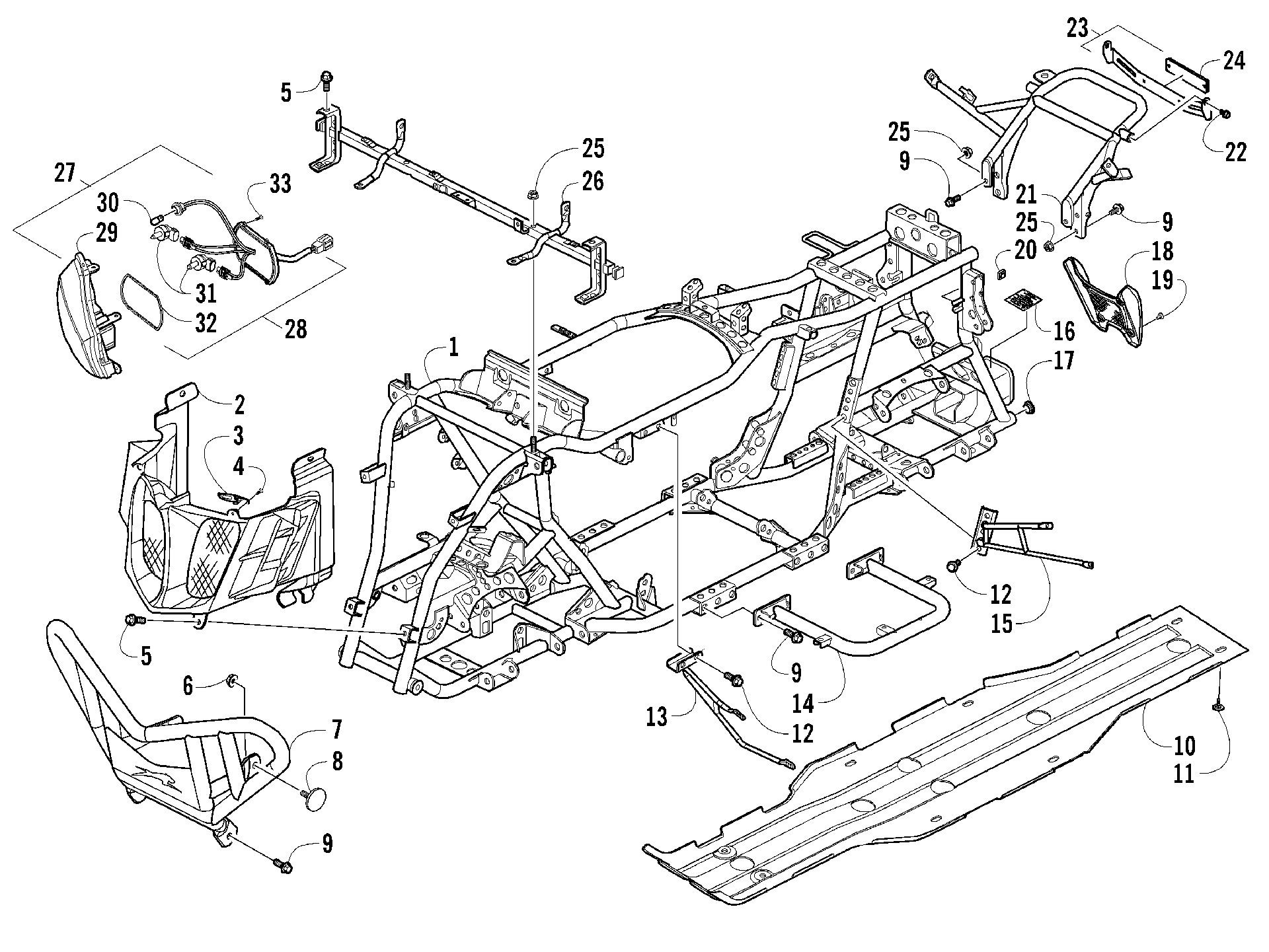

Схема bUMPER, FRAME, и HEADLIGHT ASSEMBLIES [100747] для XC 450 EFI GREEN [A2017KCK4CUSX]
Схема
Детали
![BUMPER, FRAME, и HEADLIGHT ASSEMBLIES [100747]](/upload/schemas/632f0d5f383869.64411048.gif)
Номер
Наименование детали
Цена
1
BODY COMP. FRAME art. 3306-521
По запросу
2
FASCIA,LOWER-FRONT art. 3306-453
По запросу
3
STAY,FRONT art. 3306-541
По запросу
4
SCREW TAPPING 4*12 art. 3304-651
По запросу
5
BOLT WASHER 6*16 art. 3304-587
По запросу
6
Nut, Flange art. 3304-654
По запросу
7
PIPE COMP, FRONT BUMPER art. 3306-531
По запросу
8
REFLEX REFLECTOR (AMBER) art. 3305-272
По запросу
9
BOLT FLANGE 8*16 art. 3304-543
По запросу
10
PLATE SKID art. 3313-755
По запросу
11
Винт Arctic Cat art. 0423-545
от 326 ₽
12
BOLT FLANGE 8*12 art. 3304-544
По запросу
13
STAY R FRONT FENDER art. 3306-524
По запросу
13
STAY L FRONT FENDER art. 3306-525
По запросу
14
FOOTREST L-WELDMENT art. 3306-523
По запросу
14
FOOTREST R-WELDMENT art. 3306-522
По запросу
15
STAY L REAR FENDER art. 3306-527
По запросу
15
STAY R REAR FENDER art. 3306-526
По запросу
16
DECAL,WARNING-TOWING(1050 LB)RB 4411-550(replaces 1411-077) art. 4411-550
По запросу
17
CAP PIPE art. 3306-530
По запросу
18
COVER GEARBOX art. 3306-489
По запросу
19
BOLT SPECIAL 6*16 art. 3304-404
По запросу
20
STOPPER RUBBER art. 3306-329
По запросу
21
RACK REAR art. 3306-529
По запросу
22
BOLT FLANGE 6*12 art. 3304-553
По запросу
23
BRKT,REFLECTOR-ASSY (inc. 24) art. 5506-374
По запросу
24
Reflector - Red art. 0606-029
По запросу
25
NUT FLANGE 8MM art. 3304-668
По запросу
26
TUBE COMP, HEADLIGHT art. 3306-597
По запросу
27
LIGHT ASS'Y L HEAD (inc. 28-33) art. 3306-443
По запросу
27
LIGHT ASS'Y R HEAD (inc. 28-33) art. 3306-442
По запросу
28
Harness, Headlight - Assembly art. 3306-446
По запросу
29
UNIT HEAD LIGHT R art. 3306-444
По запросу
30
UNIT HEAD LIGHT L art. 3306-445
По запросу
30
BULB,BACKUP(R5W -12V 5W) (CLEAR) art. 3313-508
По запросу
31
BULB HEAD LIGHT (12V 35W) art. 3306-447
По запросу
32
Seal Not Serviced Individually art. -N/A-
По запросу
33
Screw, Machine Not Serviced Individually art. -N/A-
По запросу
