модель 2017 года
- Модель XC 450
- Код модели XC 450 EFI GREEN [A2017KCK4CUSX]

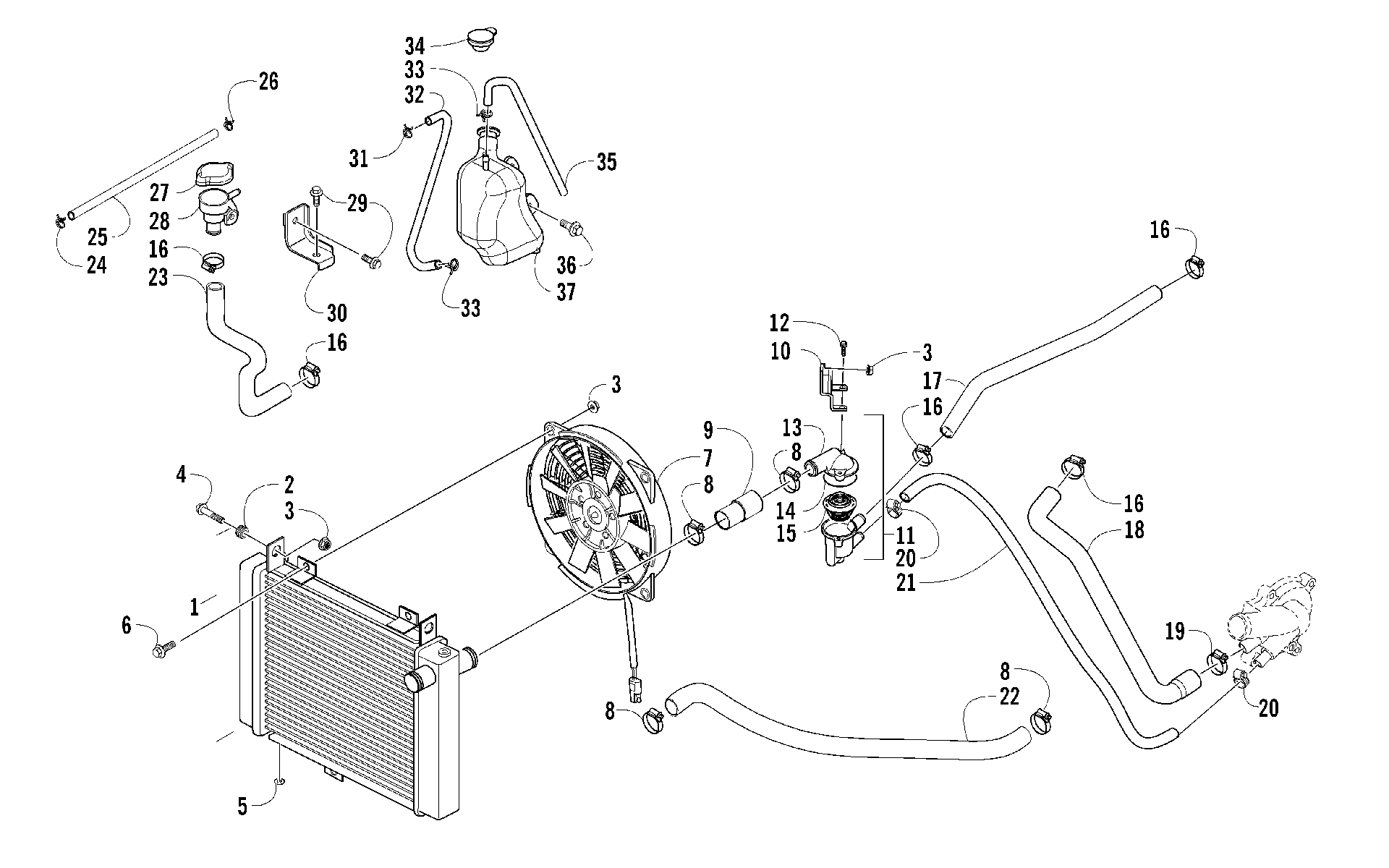

Схема системы охлаждения ASSEMBLY [94383] для XC 450 EFI GREEN [A2017KCK4CUSX]
Схема
Детали
![Система охлаждения ASSEMBLY [94383]](/upload/schemas/632f123907a527.91960763.gif)
Номер
Наименование детали
Цена
1
RADIATOR ASSY (inc. 2) art. 3306-533
По запросу
2
GROMMET(LV 11378) art. 0423-030
По запросу
3
Nut, Flange art. 3304-654
По запросу
4
BOLT,SHOULDER-9.6X9.55XM6 Z&Y art. 3313-166
По запросу
5
Bushing art. 0423-028
По запросу
6
BOLT WASHER 6*16 art. 3304-587
По запросу
7
FAN,COOLING-SMALL art. 3323-204
По запросу
8
CLAMP WATER HOSE art. 3306-256
По запросу
9
HOSE WATER art. 3306-438
По запросу
10
BRKT THERMOSTAT STAY art. 3306-260
По запросу
11
THERMOSTAT (2010 450) (inc. 12-15) art. 0808-192
По запросу
12
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
13
COVER THERMOSTAT art. 0808-202
По запросу
14
Кольцо Arctic Cat art. 0830-205
от 368 ₽
15
Термостат Arctic Cat art. 0813-050
от 10 900 ₽
16
CLAMP D27.5 art. 1423-008
По запросу
17
HOSE THERMOSTAT A art. 3306-255
По запросу
18
HOSE,WATER B art. 0410-216
По запросу
19
CLAMP,D28 art. 3305-941
По запросу
20
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
21
HOSE THERMOSTAT B art. 3306-258
По запросу
22
HOSE WATER art. 3306-535
По запросу
23
HOSE,WATER art. 3306-536
По запросу
24
CLIP B7 TUBE art. 3304-161
По запросу
25
HOSE ASSY,WATER art. 3306-534
По запросу
26
CLIP C8 TUBE art. 3306-349
По запросу
27
CAP COMP art. 3303-748
По запросу
28
UNIT RADIATOR art. 3303-738
По запросу
29
BOLT FLANGE 6*12 art. 3304-553
По запросу
30
STAY,UNIT RADIATOR art. 3306-336
По запросу
31
CLIP B10 TUBE art. 3303-349
По запросу
32
HOSE ASSY,WATER art. 3306-340
По запросу
33
CLIP C11 TUBE art. 3304-163
По запросу
34
CAP RESERVE TANK art. 3303-749
По запросу
35
HOSE ASSY DRAIN art. 3306-339
По запросу
36
BOLT WASHER 6*12 art. 3304-652
По запросу
37
TANK,RESERVE art. 3313-661
По запросу
