модель 2017 года
- Модель XC 450
- Код модели XC 450 EFI GREEN [A2017KCK4CUSX]

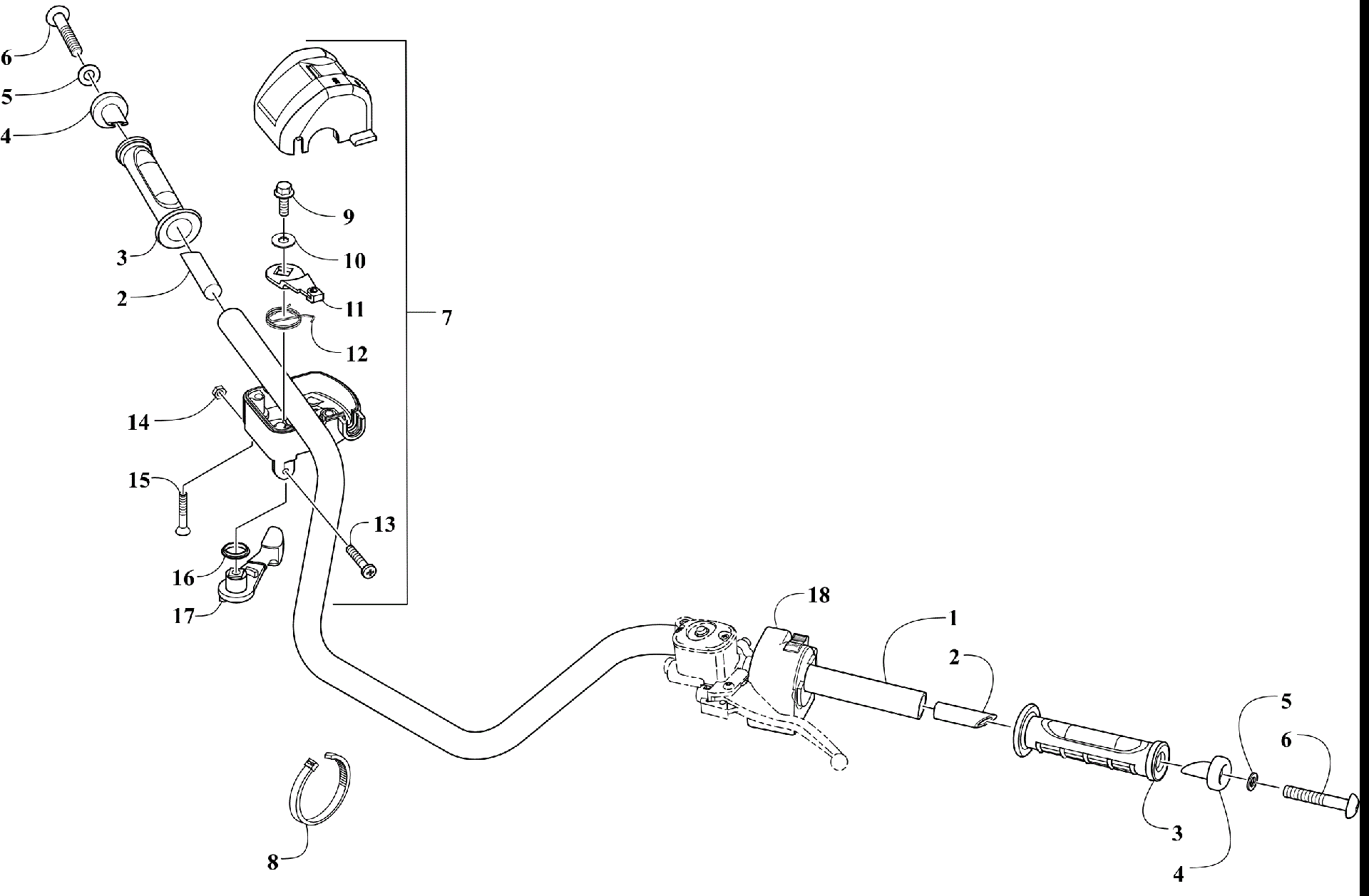

Схема руля ASSEMBLY [97825] для XC 450 EFI GREEN [A2017KCK4CUSX]
Схема
Детали
![Руль ASSEMBLY [97825]](/upload/schemas/632f209746c130.54653153.gif)
Номер
Наименование детали
Цена
1
TUBE HANDLEBAR art. 3306-537
По запросу
2
PLUG,HANDLE BAR R/B 3323-054(replaces 0405-148) art. 3323-054
По запросу
3
GRIP HANDLEBAR art. 3306-448
По запросу
4
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
5
Шайба Arctic Cat art. 8050-247
По запросу
6
Болт Arctic Cat art. 8477-845
По запросу
7
THROTTLE / SWITCH-ASSEMBLY (inc. 9-17) art. 3306-276
По запросу
8
BAND WIRE HARNESS B1 art. 3303-839
По запросу
9
BOLT FLANGE 6*16 art. 3305-344
По запросу
10
WASHER,PLAIN 13MM art. 3313-739
По запросу
11
BAR THROTTLE art. 3313-838
По запросу
12
SPRING THROTTLE art. 3313-839
По запросу
13
SCREW,PAN 5X25(K) art. 3313-740
По запросу
14
NUT,HEX 5MM art. 3305-832
По запросу
15
SCREW,OVAL 5X30 art. 3313-741
По запросу
16
WATERPROOF COVER art. 3313-841
По запросу
17
LEVER THROTTLE art. 3313-842
По запросу
18
CONTROL,HANDLE-LEFT(W/ OVERRIDE) art. 3313-428
По запросу
Другие схемы модели
Руль ASSEMBLY [97825]
