модель 2017 года
- Модель XC 450
- Код модели XC 450 EFI GREEN [A2017KCK4CUSX]

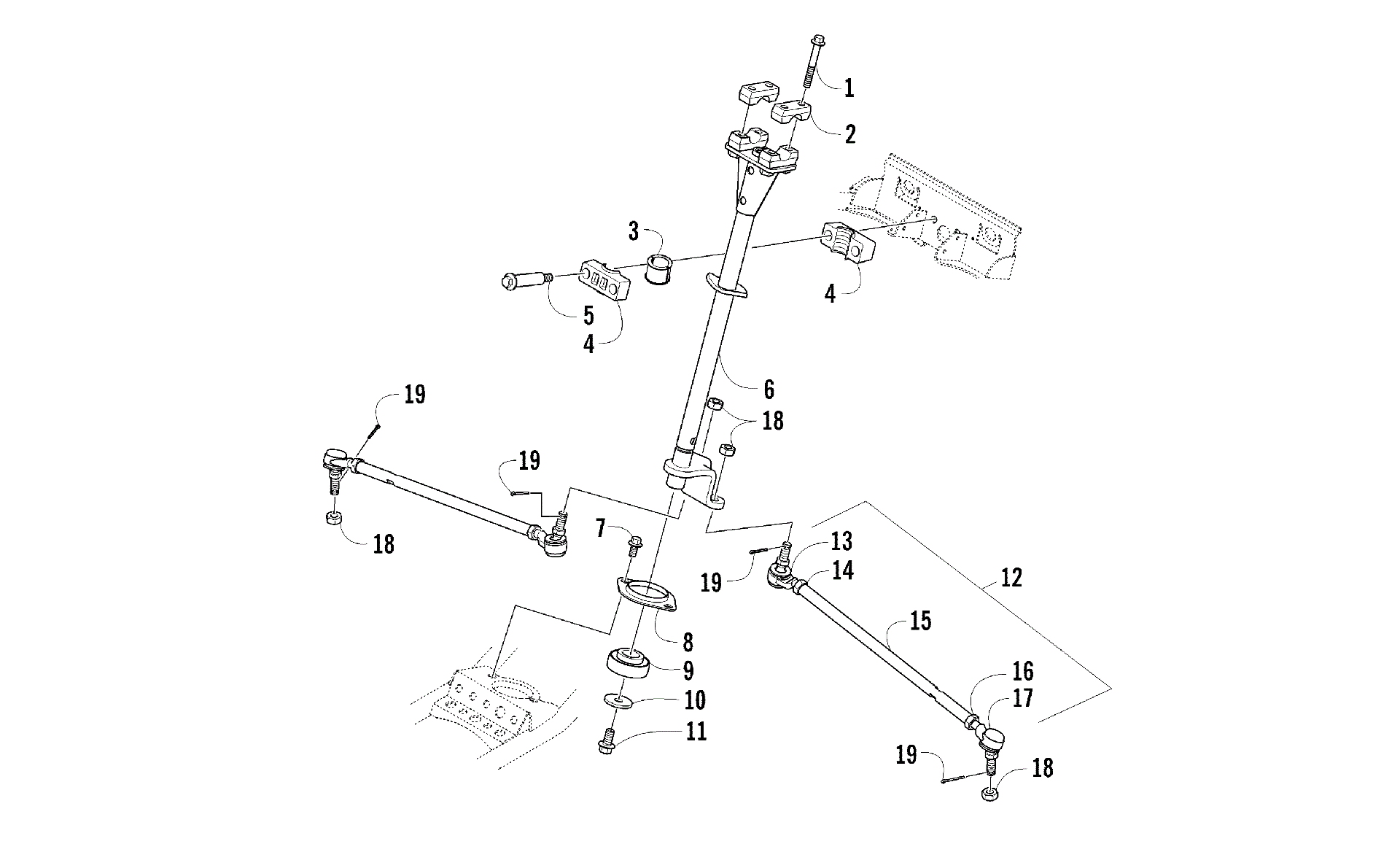

Схема рулевого управления ASSEMBLY [301265] для XC 450 EFI GREEN [A2017KCK4CUSX]
Схема
Детали
![Рулевое управление ASSEMBLY [301265]](/upload/schemas/632f2d7bec1668.87489926.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE 8*55 art. 3307-066
По запросу
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
Втулка рулевой колонки Arctic Cat art. 3305-496
По запросу
4
HOLDER STEM STRG art. 3305-927
По запросу
5
BOLT FLANGE 8*60 art. 3304-649
По запросу
6
POST,STEERING art. 3306-459
По запросу
7
BOLT FLANGE 8*20 art. 3304-565
По запросу
8
Крышка подшипника Arctic Cat art. 0602-233
По запросу
9
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
10
Шайба Arctic Cat art. 0423-073
от 221 ₽
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
TIE ROD ASSY,STRG (inc. 13-17) art. 3306-722
По запросу
13
End, Tie Rod - Left-Hand Thread art. 3306-725
По запросу
14
NUT,HEX LH 12MM art. 3306-727
По запросу
15
TIE ROD,STRG art. 3306-723
По запросу
16
NUT,HEX 12MM art. 3306-726
По запросу
17
End, Tie Rod - Right-Hand Thread art. 3306-724
По запросу
18
NUT CASTLE 10MM art. 3306-290
По запросу
19
PIN SPLIT 2.5*25 art. 3305-724
По запросу
