модель 2017 года
- Модель XC 450
- Код модели XC 450 EFI GREEN [A2017KCK4CUSX]

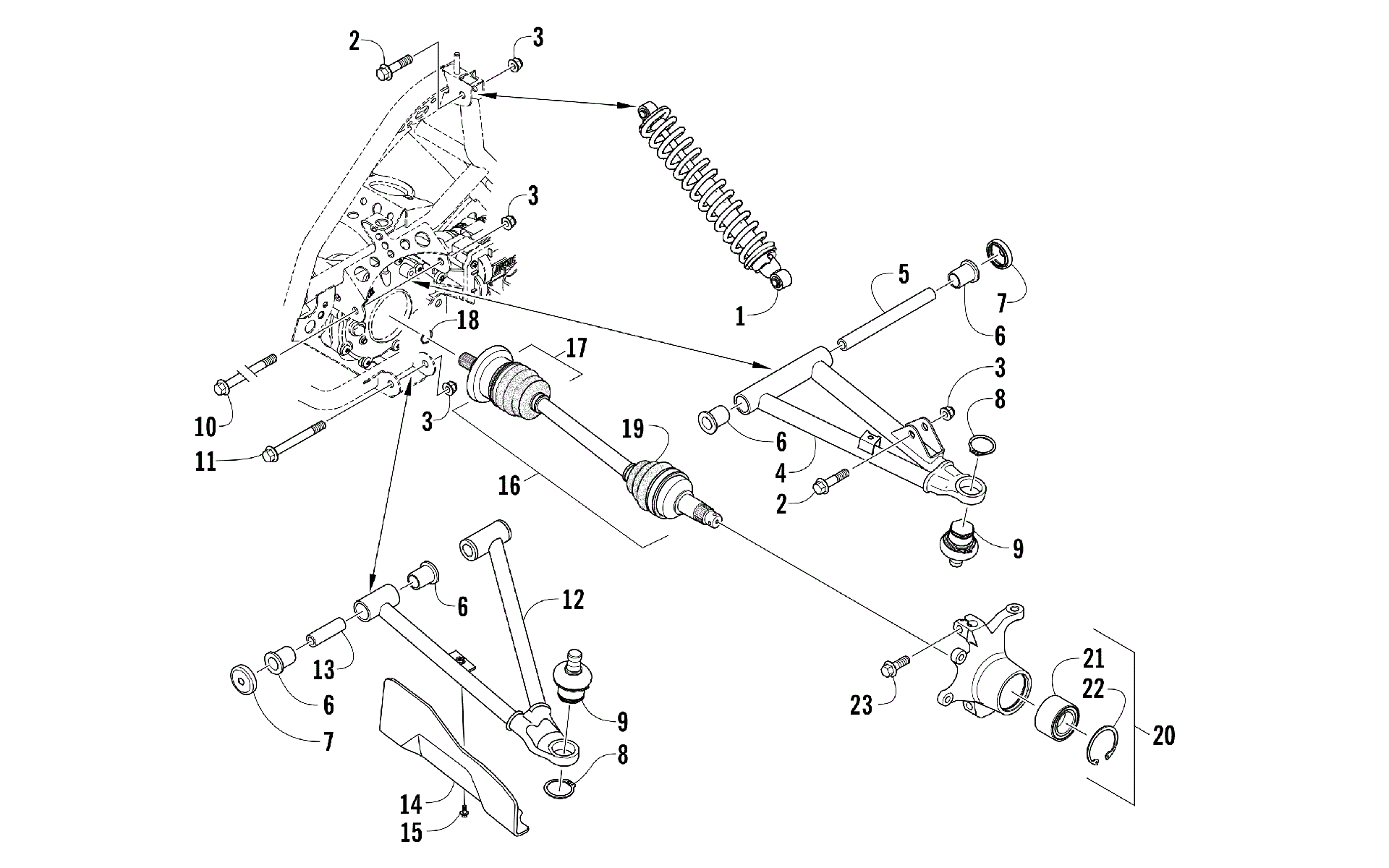

Схема узла передней подвески [302047] для XC 450 EFI GREEN [A2017KCK4CUSX]
Схема
Детали
![Узел передней подвески [302047]](/upload/schemas/632f1c9c577ca6.78168756.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly White art. 3306-775
По запросу
2
SCREW,CAP-HFH M10X1.25X40 art. 3303-376
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
A-ARM FRONT-UPPER-LH-ASSY (SILVER) (inc. 5-9) art. 3306-565
По запросу
4
A-ARM,FRONT-UPPER-RH-ASSY (SILVER) (inc. 5-9) art. 3306-564
По запросу
5
Втулка рычага подвески Arctic Cat art. 3313-111
от 2 006 ₽
6
Втулка пластиковая рычага подвески Arctic Cat art. 3313-112
от 368 ₽
7
Сальник рычага подвески Arctic Cat art. 3313-113
от 420 ₽
8
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
9
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
10
SCREW,CAP-HFH M10 X 1.25 art. 3313-430
По запросу
11
SCREW,CAP-HFH M10X1.25X85 art. 3304-183
По запросу
12
A-ARM ASSY FRONT LWR RH (SILVER) (inc. 6-9 and 13) art. 3306-566
По запросу
12
A-ARM ASSY FRONT LWR LH (SILVER) (inc. 6-9 and 13) art. 3306-567
По запросу
13
Втулка рычага подвески Arctic Cat art. 3313-107
от 1 397 ₽
14
GUARD,L BOOT art. 3306-457
По запросу
14
GUARD R BOOT art. 3306-456
По запросу
15
BOLT WASHER 6*16 art. 3304-587
По запросу
16
HALFSHAFT,FRONT (inc. 17-19) art. 3313-831
По запросу
17
DIFF SIDE BOOT SERVICE KIT(IN BOARD) (inc. 18) art. 3313-560
По запросу
18
CLIP,RETAINING-INBOARD art. 0423-844
По запросу
19
Пыльник привода Arctic Cat art. 3313-558
от 8 411 ₽
20
Knuckle - Assembly - Right (inc. 21-22) art. 3323-130
По запросу
20
Knuckle - Assembly - Left (inc. 21-22) art. 3323-131
По запросу
21
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
22
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
23
SCREW-SHOULDER TSPH M6-1.0X18MM art. 3323-127
По запросу
