модель 2003 года
- Модель Quest 90
- Код модели Quest 90 4-strokes

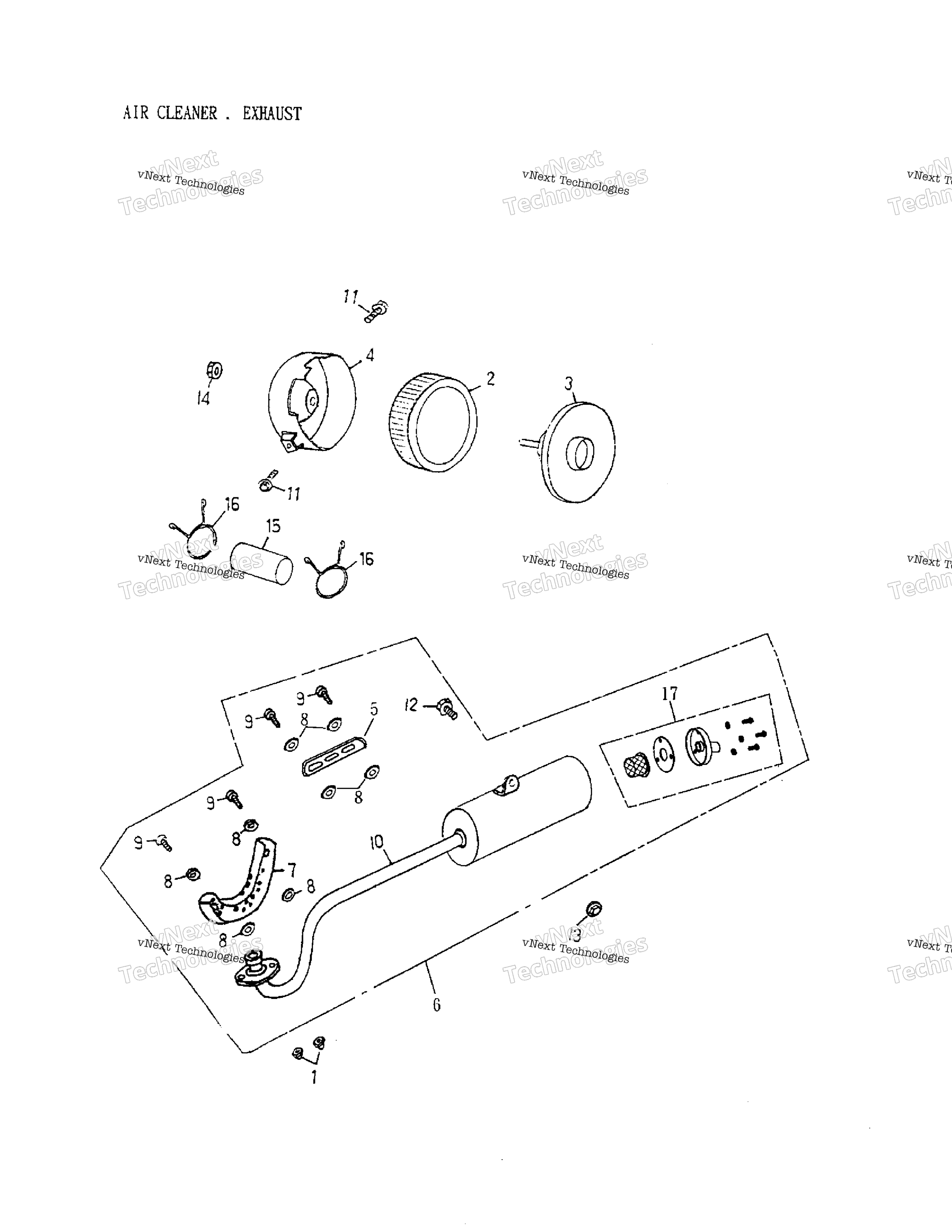

Схема воздушный Cleaner, выхлоп (172A 15) для Quest 90 4-strokes
Схема
Детали
Номер
Наименование детали
Цена
1
Hex. Acorm Washer Face Nut M6 art. A9402106000
По запросу
2
Air Cleaner Element art. A17205152000
По запросу
3
Air Cleaner Base art. A17206152000
По запросу
4
Air Cleaner Cover art. A17207152000
По запросу
5
Muffler Shroud art. A18319158000
По запросу
6
Exhaust Pipe Ass’y art. A1830015200A
По запросу
7
Muffler Shroud art. A18318152000
По запросу
8
Muffler Shroud Packing art. A18292104000
По запросу
9
Pan Head Phillips Bolt M6 X 8 art. A9350006008
По запросу
10
Front Exhaust Pipe art. A18311152000
По запросу
11
Hex. Washer Face Bolt M6 X 12 art. A9600006012
По запросу
12
Hex. Washer Face Bolt 8 X 20 art. A960000802012
По запросу
13
Hex. Flanged Nut With Serration M8 art. 233081416
от 150 ₽
14
Гайка М6 х1,0 BRP art. 233261414
от 160 ₽
15
Rubber Sleeve art. A52101145000
По запросу
16
Clip art. A9451040000
По запросу
17
Spark Arrester art. A18330152000
По запросу
