модель 2003 года
- Модель Quest 90
- Код модели Quest 90 4-strokes

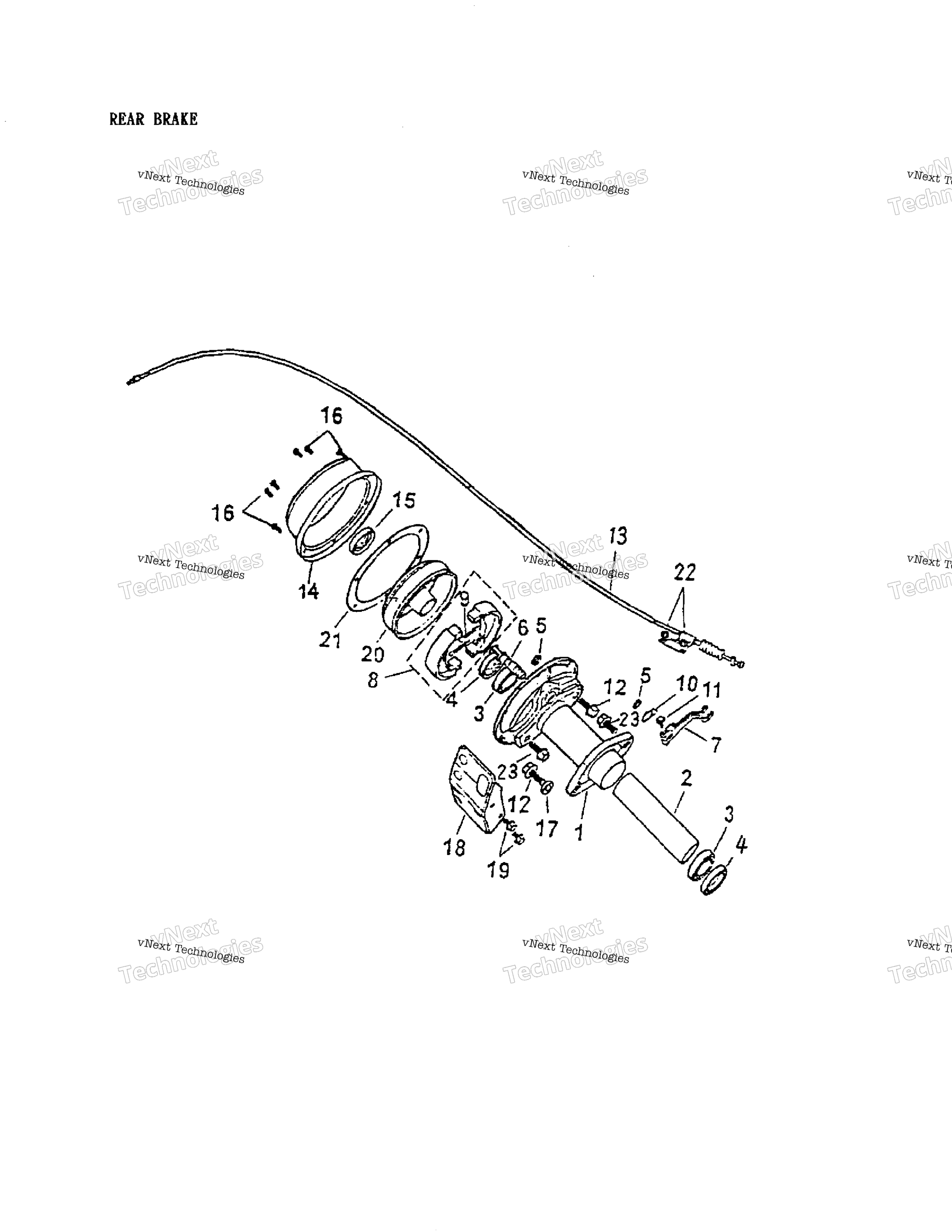

Схема задней части Brake 172A-23 для Quest 90 4-strokes
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Brake Panel art. A43101152000
По запросу
2
Rear Brake Panel Spacer art. A42313145000
По запросу
3
Radial Ball Bearing, 6006ZZ art. V961006006ZZ
По запросу
4
Oil Seal art. A96500355511
По запросу
5
Oil Seal art. A9650014204
По запросу
6
Rear Brake Cam Shaft art. A43141145000
По запросу
7
Rear Brake Arm art. A43410152000
По запросу
8
Rear Brake Shoe Comp. art. A43120145000
По запросу
9
Shoe Strain Spring art. A43151145000
По запросу
10
Return Spring art. A42617152000
По запросу
11
Hex. Washer Face Bolt M6 X 32 art. A960000603210
По запросу
12
Hex. Washer Face Bolt M12 X 27 art. A960001202717L
По запросу
13
Rear Brake Cable art. A43450152000
По запросу
14
Rear Drum Cover art. V42610MAA010LL
По запросу
15
Oil Seal art. A96500325211
По запросу
16
Hex. Washer Face Bolt M6 X 12 art. A960000601208G
По запросу
17
Plain Washer art. A941011225050
По запросу
18
Rear Brake Cover art. A42613145000
По запросу
19
Hex. Washer Face Bolt M8 X 12 art. A960000801212G
По запросу
20
Rear Drum art. A42601145000
По запросу
21
Rear Drum Cover Gasket art. A42614145000
По запросу
22
Hex. Flanged Nut With Serration M8 art. 233081416
от 150 ₽
23
Hex. Washer Face Bolt M12 X 22 art. A960001202217L
По запросу
