модель 2003 года
- Модель Quest 90
- Код модели Quest 90 4-strokes

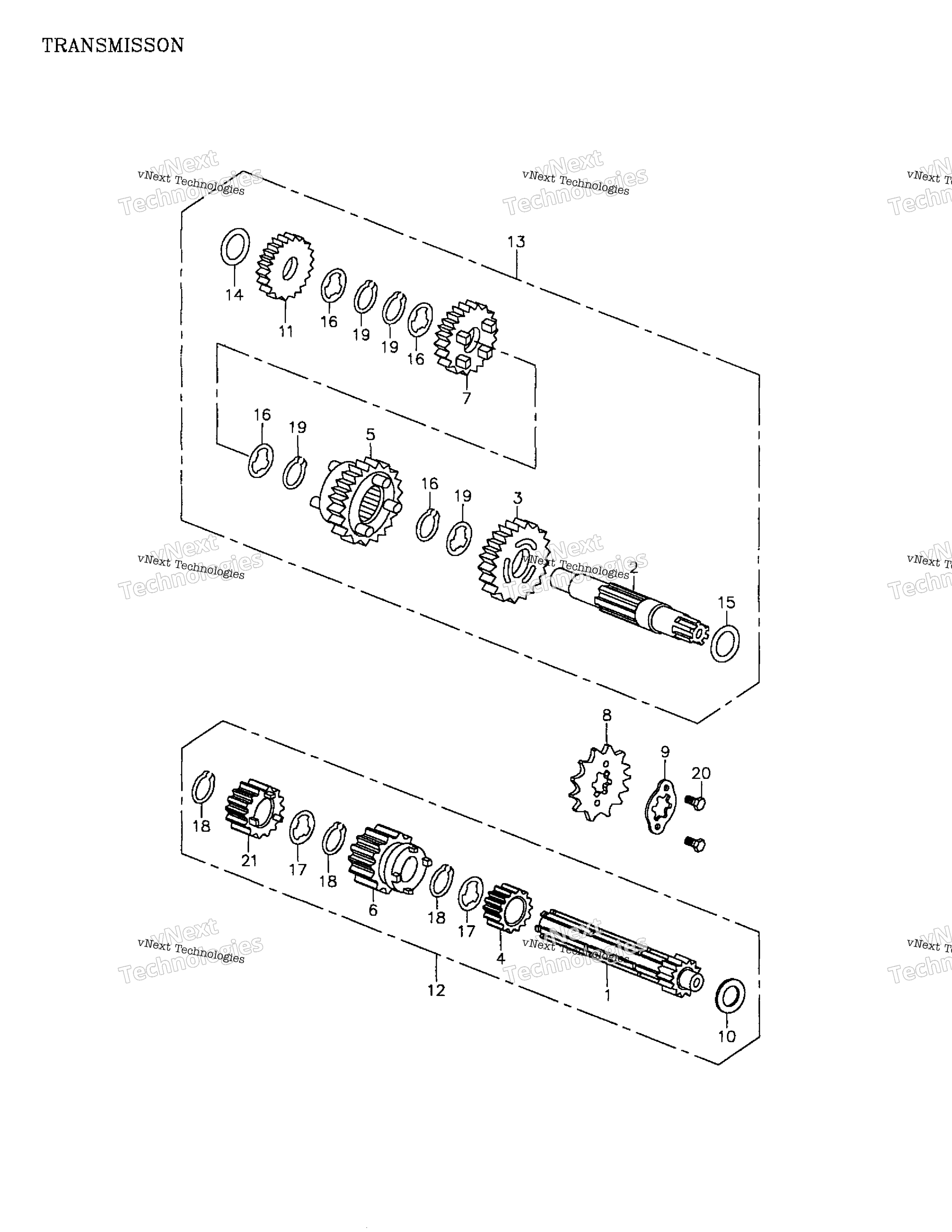

Схема трансмиссии 172A-11 для Quest 90 4-strokes
Схема
Детали
Номер
Наименование детали
Цена
1
Main Shaft art. A23211152000
По запросу
2
Counter Shaft art. A23221152000
По запросу
3
C-1 Gear art. A23421152000
По запросу
4
M-2 Gear art. A23441152000
По запросу
5
C-2 Gear art. A23451152000
По запросу
6
M-3 Gear art. A23461152000
По запросу
7
C-3 Gear art. A23471152000
По запросу
8
Drive Sprocket Ass’y, 13T art. A23802152000
По запросу
9
Drive Sprocket Fixing Plate art. A23811152000
По запросу
10
Thrust Washer art. A904511426005
По запросу
11
C-4 Gear art. A23491152000
По запросу
12
Main Shaft Ass’y art. A23202152000
По запросу
13
Counter Shaft Ass’y art. A23201152000
По запросу
14
Thrust Washer art. A904511426010
По запросу
15
Thrust Washer art. A904511724005
По запросу
16
Soline Washer art. A904552024012
По запросу
17
Soline Washer art. A904551721012
По запросу
18
External Circlip art. A945111700G
По запросу
19
External Circlip art. A945112000S
По запросу
20
Hex. Bolt M6 X 8 art. A920000600810
По запросу
21
M-4 Gear art. A23481152000
По запросу
