модель 2003 года
- Модель Quest 90
- Код модели Quest 90 4-strokes

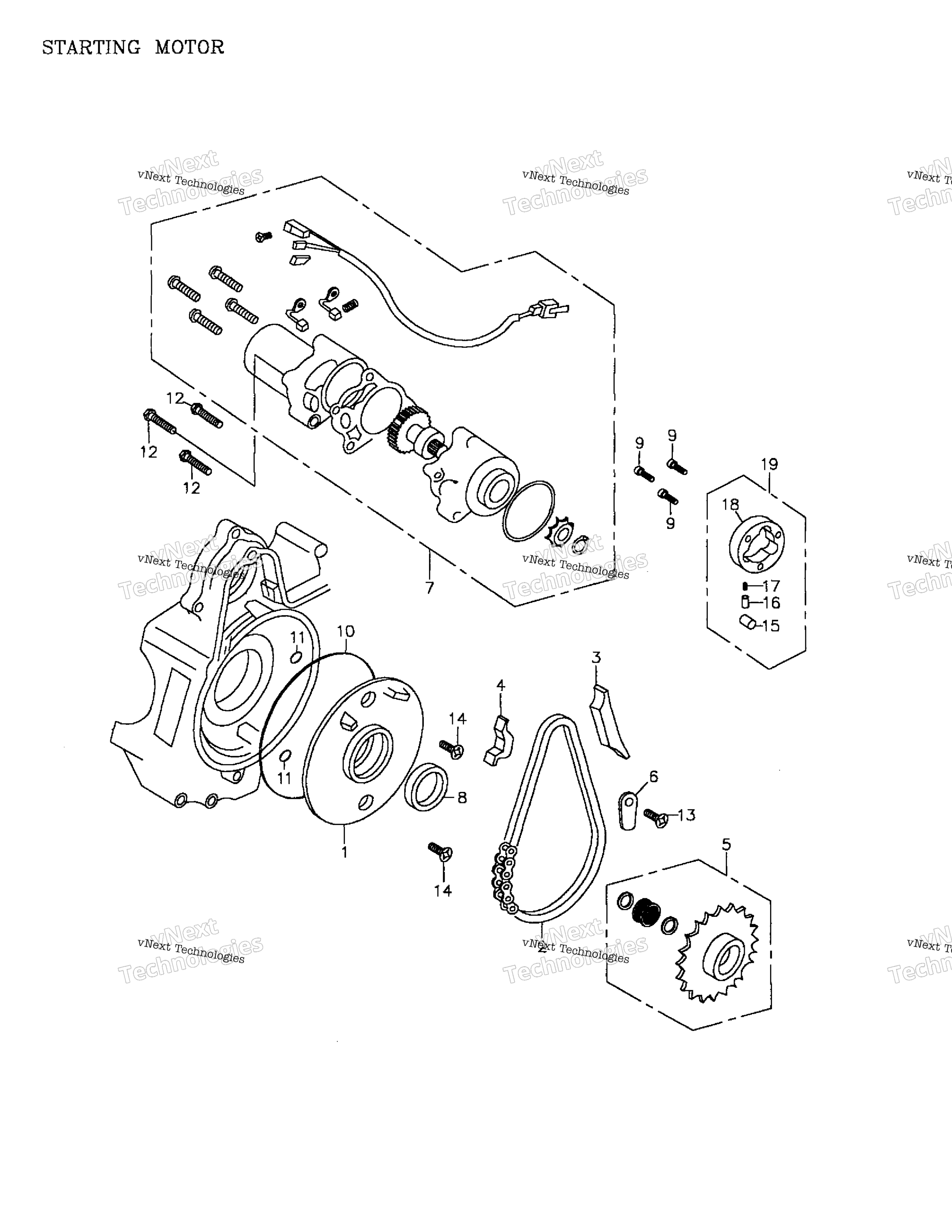

Схема пусковой системы Motor 172-08 для Quest 90 4-strokes
Схема
Детали
Номер
Наименование детали
Цена
1
Oil Separate Plate art. A11321152000
По запросу
2
Starter Chain art. A28101152000
По запросу
3
Starter Chain Guide art. A28102152000
По запросу
4
Starter Chain Protector art. A28103152000
По запросу
5
Starter Sprocket Comp. art. A28110152000
По запросу
6
Starting Sprocket Plate art. A28117152000
По запросу
7
Starter Motor art. A31200152000
По запросу
8
Oil Seal art. A9650030424
По запросу
9
Hex. Socket Bolt M6 X 14 art. A9100006014
По запросу
10
Oil Ring art. A91107152000
По запросу
11
Oil Ring art. A91306152000
По запросу
12
Hex. Bolt M6 X 45 art. A920000604510
По запросу
13
Pan Head Phillips Bolt M6 X 10 art. A9350006010
По запросу
14
Flat Head Phillips Screw M6 X 16 M6 x 16 art. A9390206016
По запросу
15
Starter Clutch Roller art. A28410152000
По запросу
16
Starter Clutch Guider art. A28410152000
По запросу
17
Starter Clutch Spring art. A28410152000
По запросу
18
Clutch Cover Comp art. A28410152000
По запросу
19
Starter Clutch Ass’y art. A28410152000
По запросу
