модель 2003 года
- Модель Quest 90
- Код модели Quest 90 4-strokes

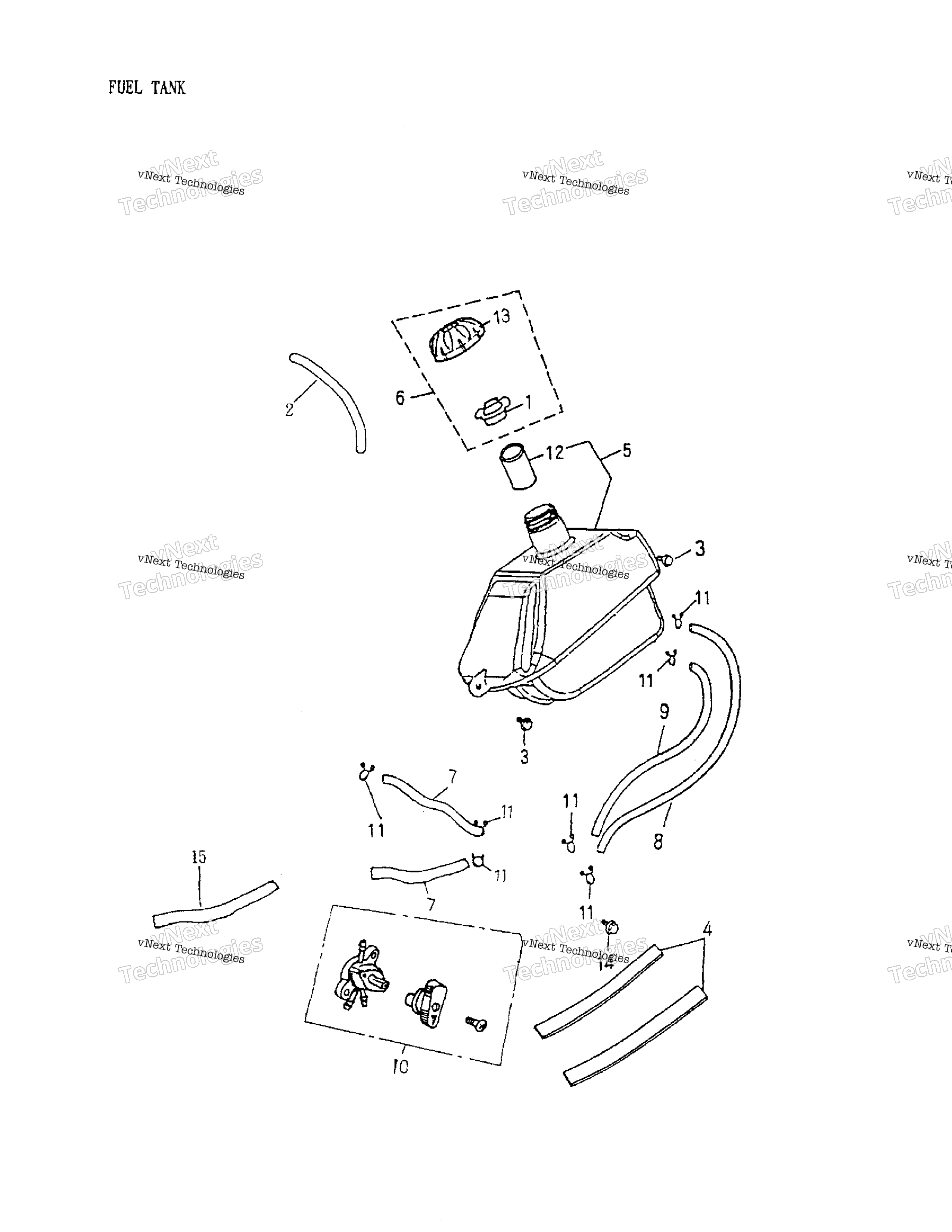

Схема топливной системы Tank 172A-19 для Quest 90 4-strokes
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Cap Gasket art. A17631145000
По запросу
2
Breather Hose art. A944000408355
По запросу
3
Hex. Bolt M6 X 14 art. A920000601410
По запросу
4
Sponge Pad art. A1750514500A
По запросу
5
Fuel Tank Comp. art. A17500166000
По запросу
6
Fuel Tank Cap art. A1762014500A
По запросу
7
Fuel Tube art. A944000408182
По запросу
8
Fuel Tube art. A944000408300
По запросу
9
Fuel Tube art. A944000408280
По запросу
10
Fuel Cup art. A16950152000
По запросу
11
Clip art. 707200222
По запросу
12
Fuel Tank Tube art. A17633145000
По запросу
13
Fuel Tank Cap Body art. A1762114500A
По запросу
14
Hex. Washer Face Bolt M6 X 12 art. A960000601210G
По запросу
15
Tube Cover art. A944020911150
По запросу
Другие схемы модели
Топливная система Tank 172A-19
