модель 2008 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 EPS HUNTER (YFM7FGPHX)

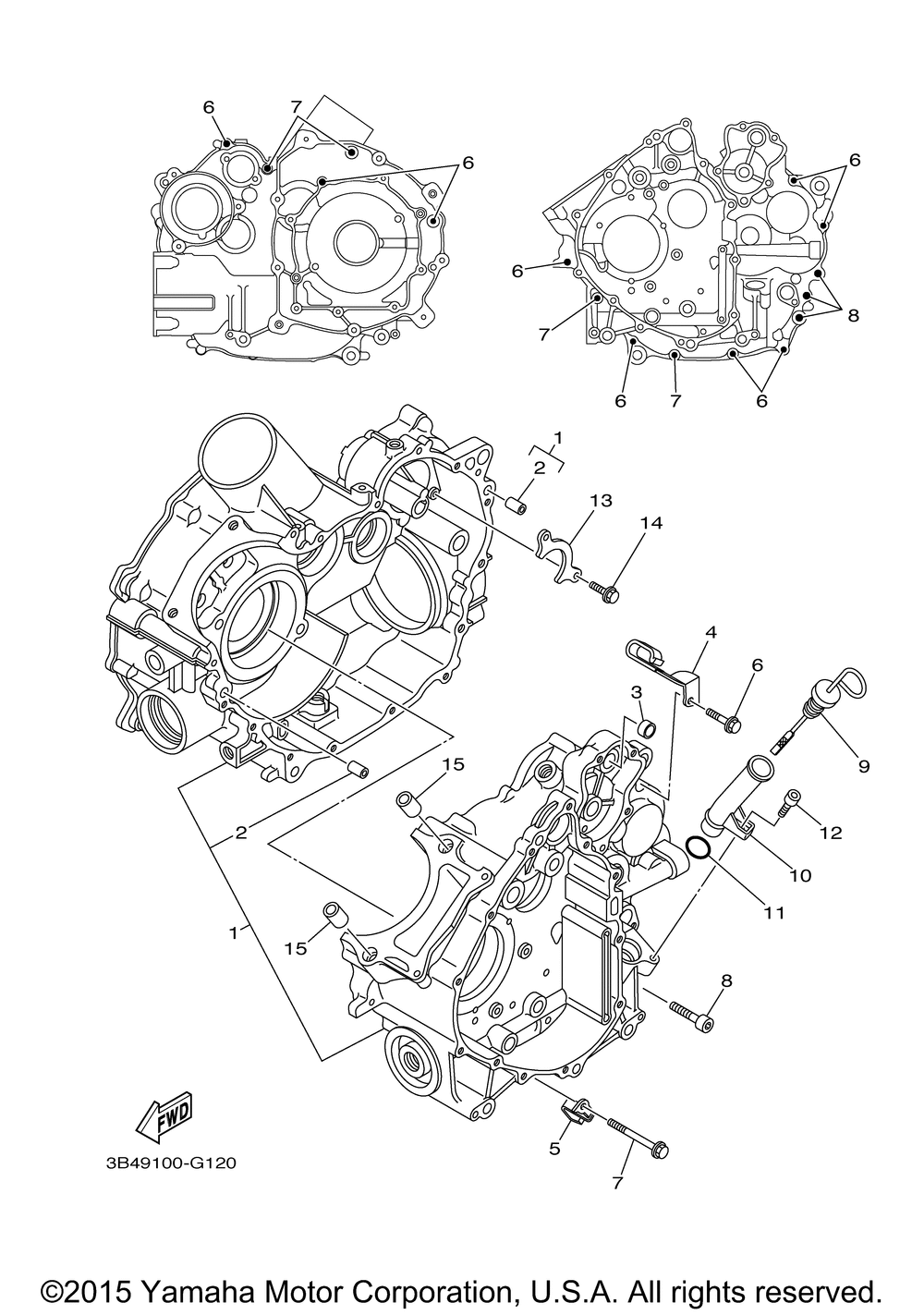

Схема картера для GRIZZLY 700 EPS HUNTER (YFM7FGPHX)
Схема
Детали
Номер
Наименование детали
Цена
1
Картер двигателя Yamaha art. 3B4-15100-27-00
По запросу
2
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
3
Втулка Yamaha art. 3B4-18581-00-00
По запросу
4
Зажим Yamaha art. 90462-16003-00
По запросу
5
Зажим Yamaha art. 90462-08049-00
По запросу
6
Болт Yamaha art. 95022-06030-00
от 221 ₽
7
BOLT, FLANGE art. 95022-06060-00
По запросу
8
(replaces 91312-08040-00) art. 91314-08040-00
По запросу
9
Масляный щуп Yamaha art. 3B4-15362-01-00
По запросу
10
PIPE, OIL(replaces 3B4-15112-01-00) art. 3B4-15112-02-00
По запросу
11
Кольцо резиновое Yamaha art. 93210-21631-00
По запросу
12
Болт Yamaha art. 91317-06012-00
По запросу
13
Пластина картера Yamaha art. 3B4-15388-00-00
По запросу
14
Болт Yamaha art. 95022-06020-00
По запросу
15
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
