модель 2008 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 EPS HUNTER (YFM7FGPHX)

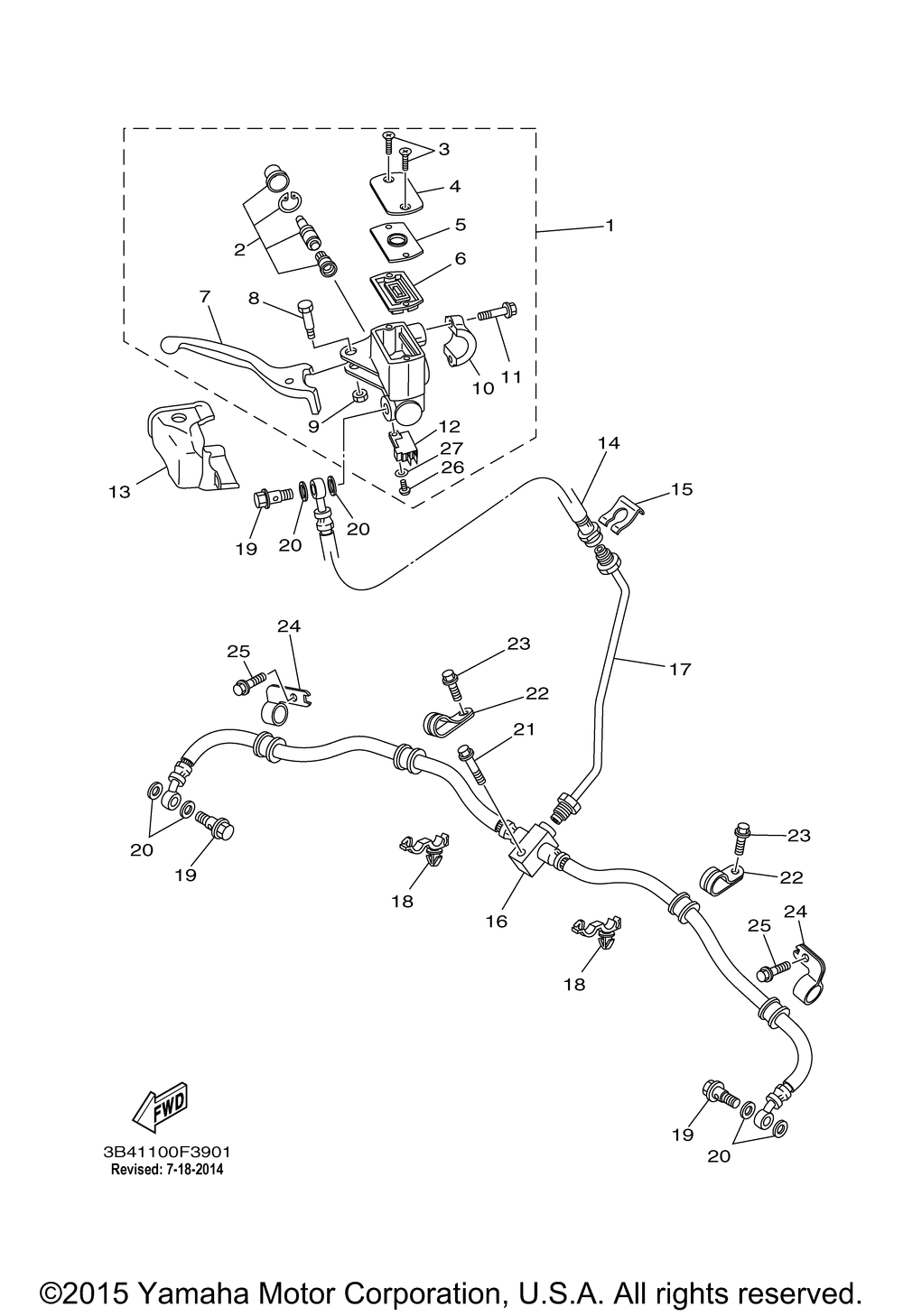

Схема переднего главного цилиндра тормоза для GRIZZLY 700 EPS HUNTER (YFM7FGPHX)
Схема
Детали
Номер
Наименование детали
Цена
1
MASTER CYLINDER ASSY art. 3B4-2583T-00-00
По запросу
2
Ремкомплект тормозного цилиндра Yamaha art. 5HH-W0041-00-00
По запросу
3
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
4
CAP, RESERVOIR art. 3GM-25852-22-00
По запросу
5
PLATE, DIAPHRAGM art. 3B4-2585B-00-00
По запросу
6
Диафрагма главного тормозного цилиндра Yamaha art. 4TT-25854-00-00
По запросу
7
Ручка тормоза Yamaha art. 3B4-83922-00-00
от 6 390 ₽
8
BOLT, LEVER art. 3B4-2589F-00-00
По запросу
9
NUT, U (4NK) art. 95604-06100-00
По запросу
10
BRACKET,MASTER CYLIN art. 56A-25867-00-00
По запросу
11
Болт art. 5EB-26332-00-00
По запросу
12
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
13
COVER, HANDLE LEVER art. 3B4-2637A-01-00
По запросу
14
Шланг тормозной от машинки Yamaha art. 1HP-F5872-00-00
от 1 990 ₽
Аналог
1 990 ₽
Требуется 1 шт.
15
Пружинное стопорное кольцо art. 2GU-25866-00-00
По запросу
16
Шланг тормозной передний Yamaha art. 1HP-F5873-01-00
от 5 990 ₽
17
Тормозная трубка Yamaha art. 1HP-F5871-00-00
от 987 ₽
18
Зажим Yamaha art. 90464-20010-00
По запросу
19
Болт Yamaha art. 90401-10015-00
от 830 ₽
20
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
21
Болт с фланцем art. 95817-06025-00
По запросу
22
Зажим тормозного шланга Yamaha art. 3B4-25886-00-00
По запросу
23
BOLT, FLANGE(replaces 95802-06012-00) art. 95812-06012-00
По запросу
24
HOLDER, BRAKE HOSE 2 art. 3B4-25876-10-00
По запросу
25
BOLT, FLANGE(replaces 95802-06012-00) art. 95812-06012-00
По запросу
26
98501-04012-00(replaces 98502-04012-00) This item has been discontinued and may not be available. Contact us for more information. art. 98511-04012-00
По запросу
27
WASHER(replaces 92902-04600-00) art. 92990-04600-00
По запросу
