модель 2008 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 EPS HUNTER (YFM7FGPHX)

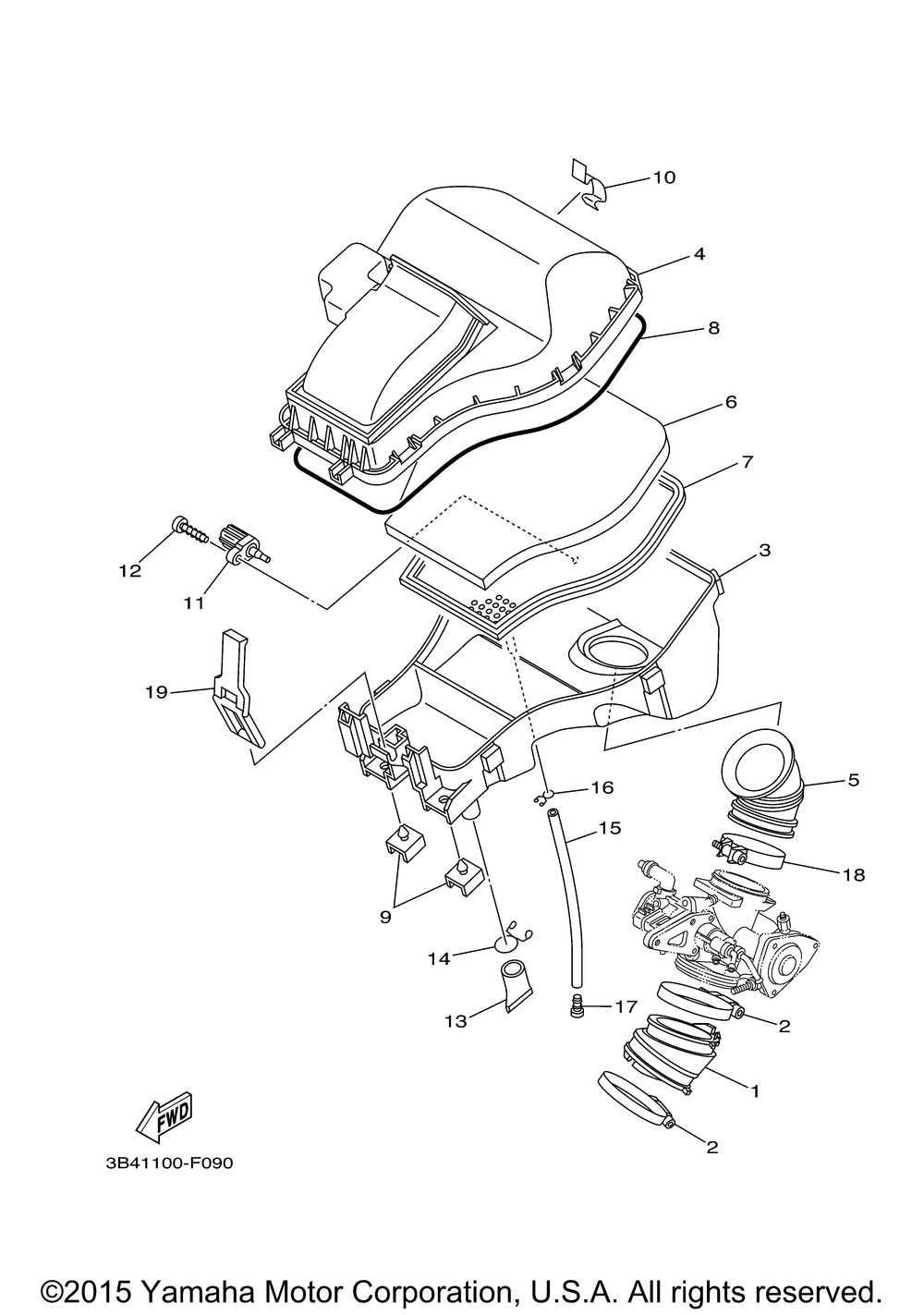

Схема впускной системы для GRIZZLY 700 EPS HUNTER (YFM7FGPHX)
Схема
Детали
Номер
Наименование детали
Цена
1
Патрубок Yamaha art. 3B4-13586-00-00
от 5 712 ₽
2
Хомут Yamaha art. 90450-72004-00
от 1 092 ₽
3
CASE, AIR CLEANER 1(replaces 3B4-14411-10-00) art. 3B4-14411-19-00
По запросу
4
Крышка воздушного фильтра верхняя Yamaha art. 3B4-14402-03-00
от 10 406 ₽
OEM
Крышка воздушного фильтра верхняя Yamaha
art. 3B4-14402-03-00
10 406 ₽
Требуется 1 шт.
Подписаться
5
Патрубок/соединитель воздушного фильтра Yamaha Grizzly 550/700 art. 3B4-14453-00-00
По запросу
6
Фильтр воздушный Yamaha art. 1HP-E4451-01-00
от 1 000 ₽
Аналог
1 000 ₽
Требуется 1 шт.
Подписаться
7
Пластина воздушного фильтра Yamaha art. 1HP-E4472-00-00
от 1 943 ₽
8
Прокладка корпуса воздушного фильтра Yamaha art. 3B4-14457-00-00
от 1 334 ₽
OEM
Прокладка корпуса воздушного фильтра Yamaha
art. 3B4-14457-00-00
1 334 ₽
Требуется 1 шт.
Подписаться
9
DAMPER art. 3B4-14409-00-00
По запросу
10
Защелка корпуса воздушного фильтра Yamaha art. 3B4-14424-00-00
от 525 ₽
OEM
Защелка корпуса воздушного фильтра Yamaha
art. 3B4-14424-00-00
525 ₽
Требуется 6 шт.
Подписаться
11
Датчик температуры воздуха Yamaha art. 8FP-85886-00-00
от 1 790 ₽
Аналог
1 790 ₽
Требуется 1 шт.
12
SCREW,TAPPING art. 97702-50520-00
По запросу
13
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
от 525 ₽
14
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
15
TUBE, FLEXIBLE art. 91A20-07020-00
По запросу
16
CLIP(replaces 90467-10041-00) art. 90467-100A1-00
По запросу
17
PLUG,SPEC'L SHAPE art. 90338-08174-00
По запросу
18
HOSE CLAMP ASSY(replaces 90450-59006-00) art. 90450-59005-00
По запросу
19
Застежка корпуса воздушного фильтра Yamaha art. 3B4-14455-00-00
По запросу
