модель 2008 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 EPS HUNTER (YFM7FGPHX)

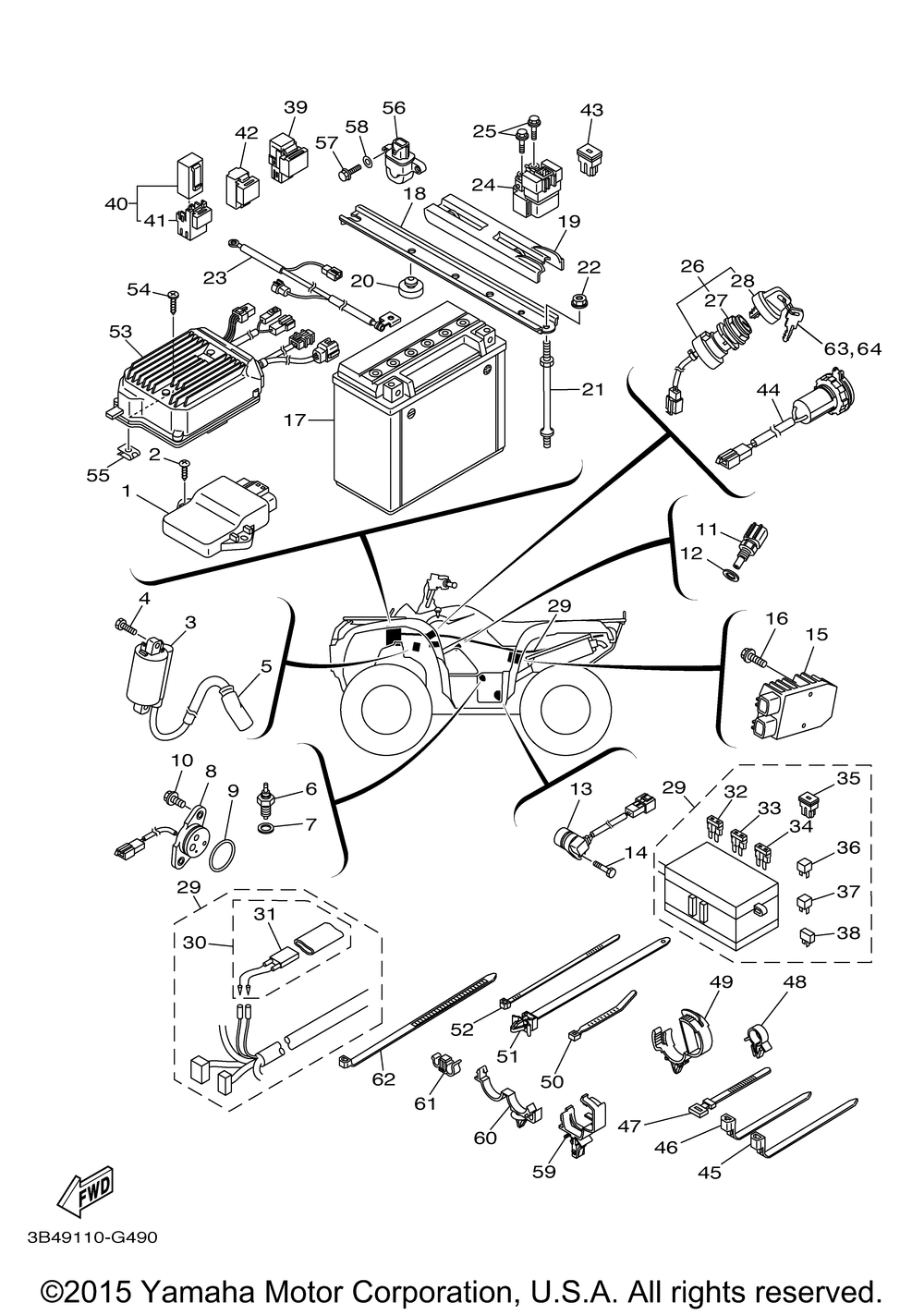

Схема электрооборудования 1 для GRIZZLY 700 EPS HUNTER (YFM7FGPHX)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT art. 3B4-8591A-10-00
По запросу
2
SCREW, TAPPING art. 97702-60025-00
По запросу
3
Катушка зажигания Yamaha 1D7-82310-04-00 art. 1D7-82310-03-00
от 11 823 ₽
4
Болт Yamaha art. 97D95-06016-00
По запросу
5
Свечной колпачок Yamaha art. 5VK-82370-00-00
По запросу
6
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
7
Прокладка art. 90430-10148-00
По запросу
8
NEUTRAL SWITCH ASSY art. 3B4-82540-01-00
По запросу
9
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
10
Болт Yamaha art. 90119-06137-00
По запросу
11
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
12
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
13
Датчик скорости Yamaha art. 3B4-83755-01-00
По запросу
14
Болт Yamaha art. 91314-06020-00
от 263 ₽
15
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
16
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
17
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
18
Кронштейн крепления АКБ Yamaha art. 1HP-H2128-00-00
По запросу
19
Крышка кронштейна крепления АКБ Yamaha art. 3B4-82129-00-00
По запросу
20
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
21
SCREW, FITTING art. 3B4-82133-10-00
По запросу
22
Гайка Yamaha art. 95702-06500-00
По запросу
23
WIRE, MINUS LEAD art. 3B4-82116-10-00
По запросу
24
Реле стартера Yamaha art. 3B4-81940-00-00
По запросу
25
Болт Yamaha art. 95022-06008-00
от 168 ₽
26
Замок зажигания Yamaha 3B4-82510-00-00 art. 3B4-82510-01-00
По запросу
27
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
28
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
29
WIRE HARNESS ASSY art. 3B4-82590-20-00
По запросу
30
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
31
Датчик температуры Yamaha art. 4GB-82560-00-00
По запросу
32
Предохранитель 15А art. 67F-82151-50-00
По запросу
33
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
34
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
35
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
36
Диод Yamaha art. 4WA-81980-00-00
По запросу
37
DIODE ASSY art. 5TJ-81980-00-00
По запросу
38
Диод Yamaha art. 5VG-81980-00-00
По запросу
39
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
40
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
41
HOLDER,RELAY art. 5EA-81952-00-00
По запросу
42
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
43
Предохранитель 40А Yamaha art. JR9-82151-00-00
По запросу
44
Прикуриватель Yamaha art. 1HP-H254B-10-00
По запросу
45
Зажим art. 90464-15195-00
По запросу
46
Зажим art. 90464-15195-00
По запросу
47
Зажим пластиковый art. 437-83936-01-00
По запросу
48
Хомут art. 90464-15157-00
По запросу
49
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
50
Хомут Yamaha art. 90465-10098-00
от 368 ₽
51
Хомут с фиксатором art. 90464-10112-00
По запросу
52
CLAMP 1 art. 5Y9-12491-00-00
По запросу
53
Блок управления электроусилителем Yamaha art. 3B4-859A0-10-00
По запросу
54
Винт Yamaha art. 98980-06020-00
от 882 ₽
55
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
56
LEAN ANGLE SENSOR art. 3B4-82576-00-00
от 6 523 ₽
57
Болт Yamaha art. 97095-05016-00
По запросу
58
Шайба Yamaha art. 92990-05600-00
от 168 ₽
59
Зажим Yamaha art. 90464-20237-00
По запросу
60
Зажим Yamaha art. 90464-20010-00
По запросу
61
Зажим Yamaha art. 90464-09013-00
По запросу
62
Зажим пластиковый art. 25G-83936-01-00
По запросу
63
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
64
KEY BLANK (B-TYPE) art. 90890-56002-00
По запросу
