модель 2008 года
- Модель Grizzly 700
- Код модели GRIZZLY 700 EPS HUNTER (YFM7FGPHX)

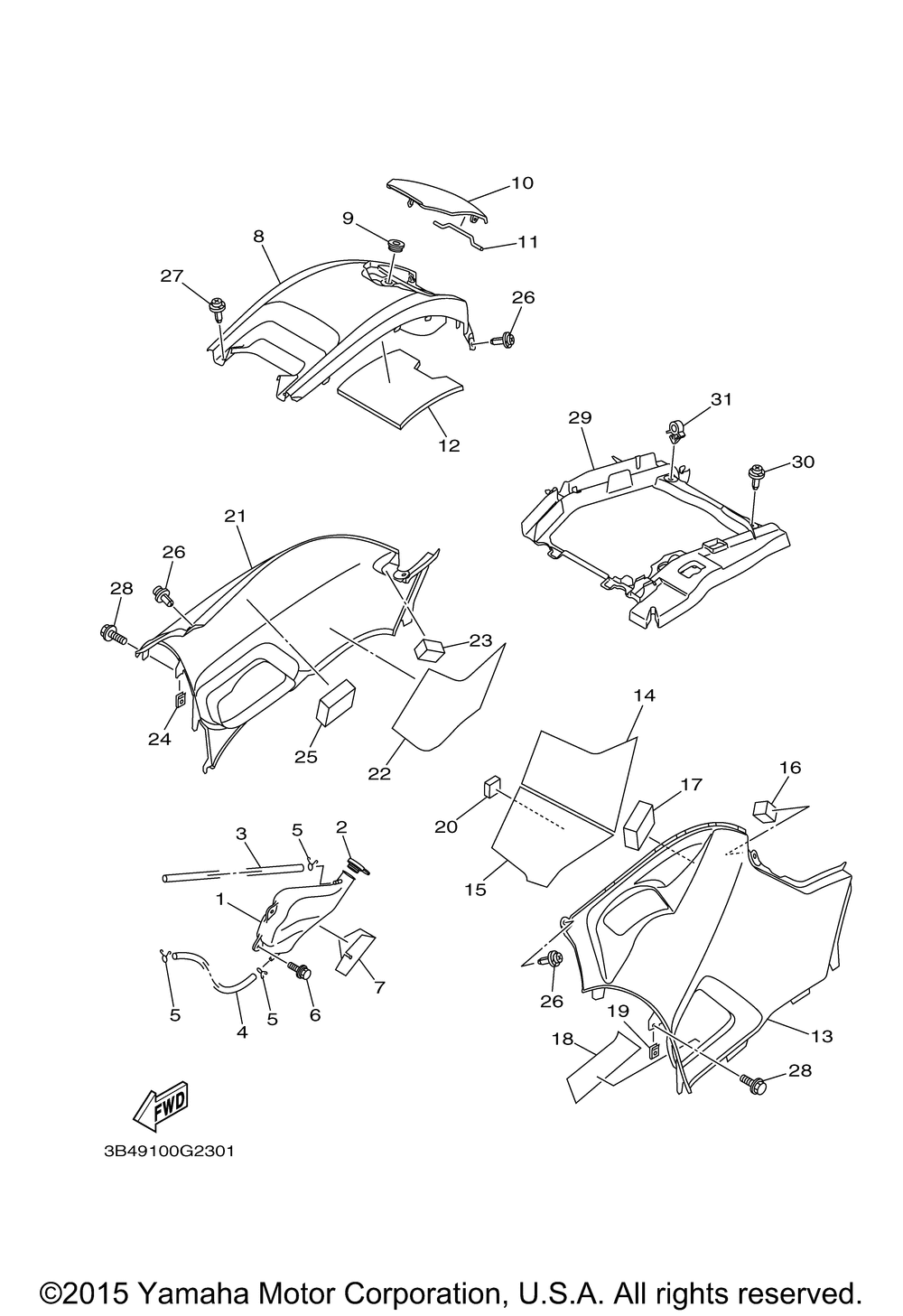

Схема боковой крышки для GRIZZLY 700 EPS HUNTER (YFM7FGPHX)
Схема
Детали
Номер
Наименование детали
Цена
1
Расширительный бачок Yamaha art. 1HP-F1871-01-00
По запросу
2
Крышка расширительного бачка Yamaha art. 1S3-21875-00-00
По запросу
3
HOSE(replaces 90445-09117-00) art. 90445-09361-00
По запросу
4
HOSE(replaces 90445-09110-00) art. 90445-090F6-00
По запросу
5
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
6
Болт с шайбой art. 90119-06152-00
По запросу
7
PLATE(replaces 3B4-2176E-00-00) art. 1HP-F176E-00-00
от 790 ₽
8
Облицовка бака верхняя Yamaha art. 1HP-F171A-00-00
от 4 725 ₽
9
Втулка Yamaha art. 90480-01558-00
По запросу
10
Крышка бензобака Yamaha art. 1HP-F177B-00-00
от 1 414 ₽
11
Вал лючка Yamaha art. 3B4-2177K-00-00
По запросу
12
Прокладка пластика Yamaha art. 3B4-21747-01-00
По запросу
13
Пластик боковой левый , камуфляжный Yamaha art. 3B4-21711-D0-00
По запросу
14
Накладка термоизоляционная Yamaha art. 3B4-2174A-00-00
от 1 590 ₽
15
Наклейка термоизоляционная Yamaha art. 3B4-2173N-00-00
от 1 690 ₽
16
DAMPER art. 3B4-21717-00-00
По запросу
17
DAMPER art. 3B4-2174Y-00-00
По запросу
18
SEAL 3 art. 3B4-2173M-00-00
По запросу
19
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
20
DAMPER, LOCATING 4(replaces 3B4-2177N-00-00) art. 3B4-2177N-01-00
По запросу
21
Пластик боковой правый , камуфляжный Yamaha art. 3B4-21721-D0-00
По запросу
22
Изоляционная прокладка Yamaha art. 1HP-F174T-00-00
от 1 292 ₽
23
DAMPER art. 3B4-21717-00-00
По запросу
24
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
25
DAMPER art. 3B4-2174Y-00-00
По запросу
26
Заклепка Yamaha art. 90269-07076-00
По запросу
27
Пистон Yamaha art. 90269-06081-00
от 788 ₽
28
Болт с шайбой art. 90119-06152-00
По запросу
29
DAMPER, PLATE 1 art. 3B4-2414H-00-00
По запросу
30
Пистон Yamaha art. 90269-07010-00
от 420 ₽
31
Зажим Yamaha art. 90464-16012-00
По запросу
