модель 2009 года
- Модель Prowler 650
- Код модели PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)

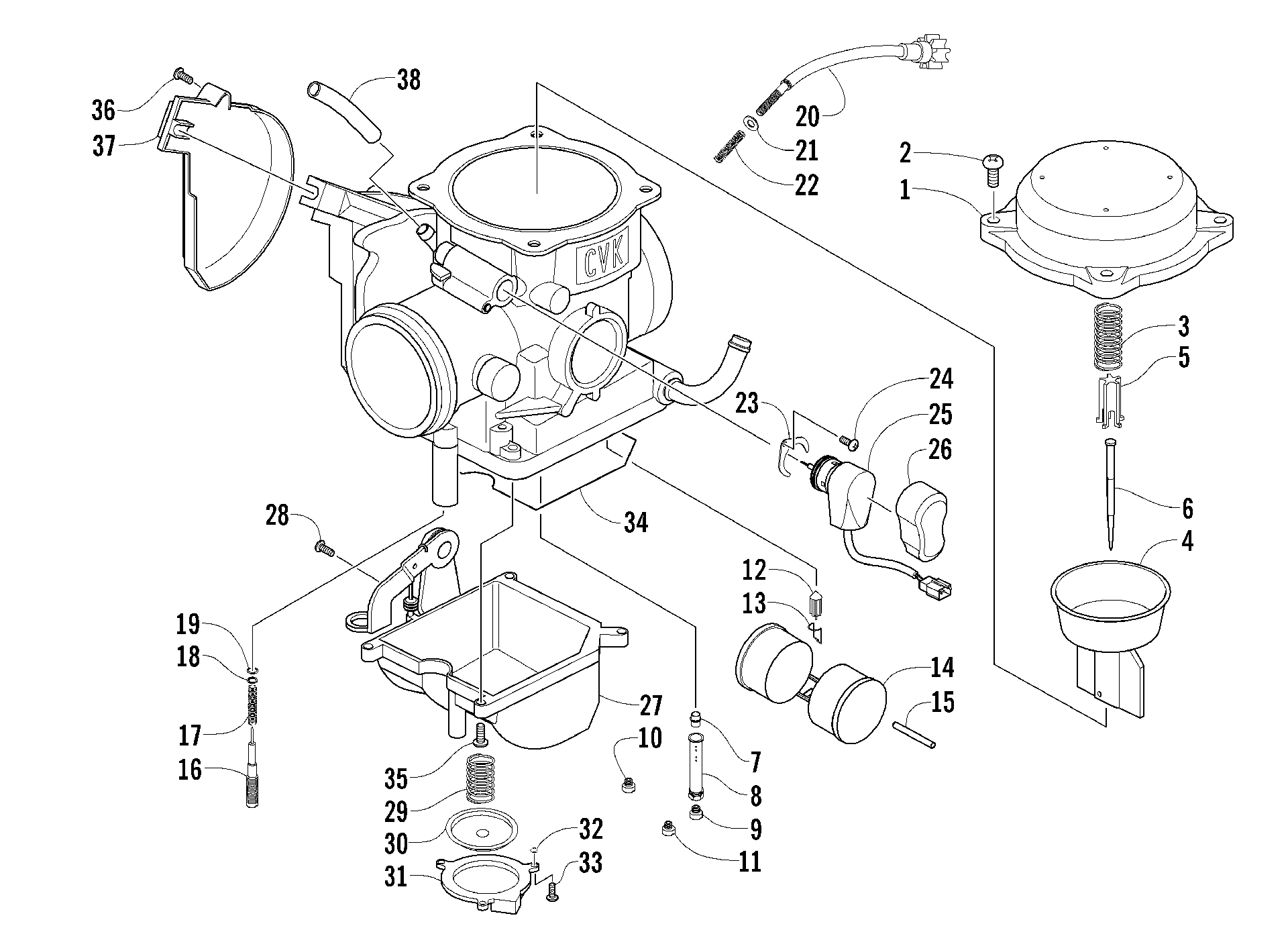

Схема карбюратора [89072] для PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)
Схема
Детали
![Карбюратор [89072]](/upload/schemas/634419d18523f4.62415997.gif)
Номер
Наименование детали
Цена
0
Carburetor, CVK36-AE art. 0470-742
По запросу
1
COVER, TOP art. 5507-001
По запросу
2
SCREW, TOP COVER art. 5507-002
По запросу
3
Пружина Arctic Cat art. 5507-066
от 578 ₽
4
Мембрана карбюратора Arctic Cat art. 5507-099
от 15 900 ₽
5
Пружина Arctic Cat art. 5507-005
По запросу
6
Jet Needle art. 5507-201
По запросу
7
NEEDLE JET art. 5507-007
По запросу
8
HOLDER, NEEDLE- JET art. 5507-047
По запросу
9
MAIN JET 142 Optional art. 5507-043
По запросу
9
JET, MAIN-138 art. 5507-076
По запросу
9
JET, MAIN-132 Optional art. 5507-075
По запросу
9
JET, MAIN-130 Optional art. 5507-074
По запросу
9
JET, MAIN-128 Optional art. 5507-073
По запросу
9
MAIN, JET(135) Optional art. 5507-057
По запросу
10
JET, SLOW #40 art. 5507-070
По запросу
11
STARTER/MAIN JET 85 art. 5507-112
По запросу
12
Игла поплавка Arctic Cat art. 5507-183
По запросу
13
Clip Not a Service Part art. -N/A-
По запросу
14
Поплавок Arctic Cat art. 5507-039
от 3 119 ₽
15
Pin, Float art. -N/A-
По запросу
16
PILOT SCREW SET (inc. 17-19) art. 5507-213
По запросу
17
Spring Not a Service Part art. -N/A-
По запросу
18
Washer Not a Service Part art. -N/A-
По запросу
19
O-Ring Not a Service Part art. -N/A-
По запросу
20
STOP SCREW COMP. art. 5507-027
По запросу
21
WASHER art. 5507-028
По запросу
22
SPRING art. 5507-029
По запросу
23
PLATE art. 5507-115
По запросу
24
SCREW art. 5507-117
По запросу
25
Реле (Клапан подсоса ) Arctic Cat art. 5507-204
от 22 869 ₽
26
COVER art. 5507-114
По запросу
27
Latch, Door - Left Assembly Not Serviced Individually art. -N/A-
По запросу
28
SCREW, DRAIN art. 5507-050
По запросу
29
SPRING art. 5507-211
По запросу
30
Diaphragm art. 5507-197
По запросу
31
PUMP HOUSING art. 5507-198
По запросу
32
U RING art. 5507-034
По запросу
33
SCREW art. 5507-035
По запросу
34
O-RING, FLOAT CHAMBER art. 5507-067
По запросу
35
SCREW art. 5507-017
По запросу
36
SCREW(TOP COVER) art. 5507-037
По запросу
37
COVER art. 5507-036
По запросу
38
HOSE,VENT-CARBURATOR art. 0410-056
По запросу
