модель 2009 года
- Модель Prowler 650
- Код модели PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)

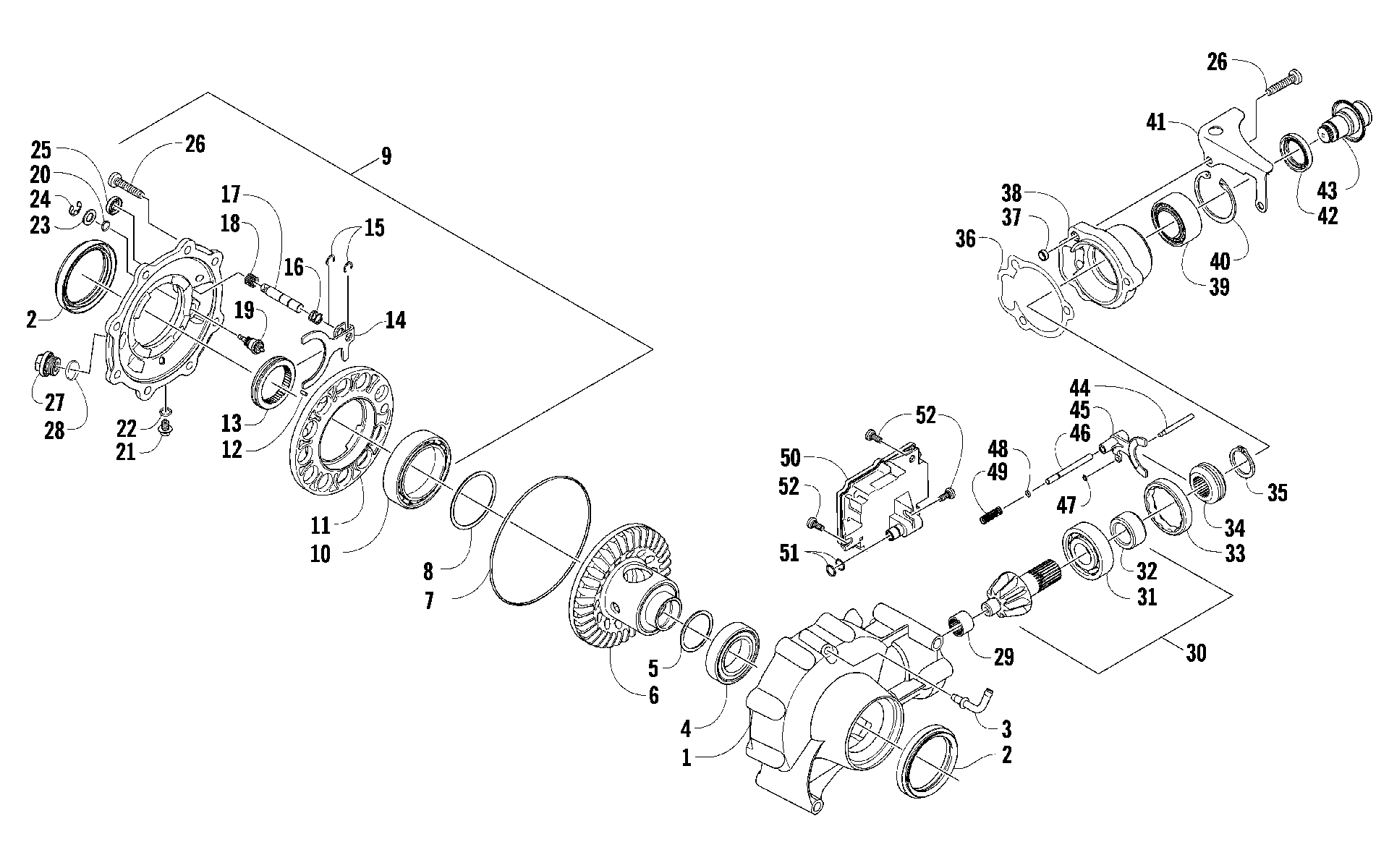

Схема передней части DRIVE GEARCASE ASSEMBLY [89069] для PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [89069]](/upload/schemas/634428b00c0696.44974192.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT(4.0-PLR MAN LOCK) art. 1502-407
По запросу
1
Housing, Gearcase(replaces 0502-548) art. 2502-147
По запросу
2
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
3
Fitting, Elbow art. 1402-442
По запросу
4
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
5
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
5
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
5
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
5
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
5
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
6
Дифференциал переднего редуктора Arctic Cat art. 1502-556
По запросу
7
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
8
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
8
SHIM, 1.4 art. 1402-075
По запросу
8
SHIM, 1.5 art. 1402-076
По запросу
8
SHIM, 1.6 art. 1402-077
По запросу
8
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
9
Cover, Gearcase (inc. one No. 2 and 10-25) art. 0502-736
По запросу
10
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
11
FLANGE,BEARING-MACH art. 0502-413
По запросу
12
PIN, PARALLEL art. 1402-079
По запросу
13
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
14
FORK art. 1402-054
По запросу
15
RING, RETAINING art. 1402-058
По запросу
16
SPRING art. 1402-057
По запросу
17
SHAFT, LOCK art. 1402-055
По запросу
18
SPRING art. 1402-063
По запросу
19
SWITCH, INDICATOR art. 0402-419
По запросу
20
O-RING art. 0423-133
По запросу
21
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
22
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
23
WASHER,SS-10.63x17.75x1.48 art. 0423-132
По запросу
24
RING, RETAINING art. 0423-424
По запросу
25
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
26
Screw, Self-Tapping art. 0423-118
По запросу
27
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
28
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
29
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
30
Хвостовик редуктора Arctic Cat art. 0502-649
от 23 900 ₽
31
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
32
Collar, Retaining art. 0402-336
По запросу
33
Collar, Lock art. 0402-357
По запросу
34
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
35
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
36
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
37
Pin, Dowel art. 0402-411
По запросу
38
Housing, Pinion art. 0502-528
По запросу
39
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
40
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
41
BRACKET,ACTUATOR-WELDMENT art. 0502-347
По запросу
42
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
43
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
44
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
45
Fork, Selector art. 0402-998
По запросу
46
Shaft, Shuttle art. 0402-417
По запросу
47
Шайба Arctic Cat art. 0423-402
По запросу
48
O-Ring art. 0423-147
По запросу
49
Пружинка Arctic Cat art. 0402-999
По запросу
50
Актуатор переднего редуктора Arctic Cat art. 0502-579
По запросу
51
Уплотнительное кольцо Arctic Cat art. 0423-892
от 368 ₽
52
Винт Arctic Cat art. 0423-396
от 473 ₽
