модель 2009 года
- Модель Prowler 650
- Код модели PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)

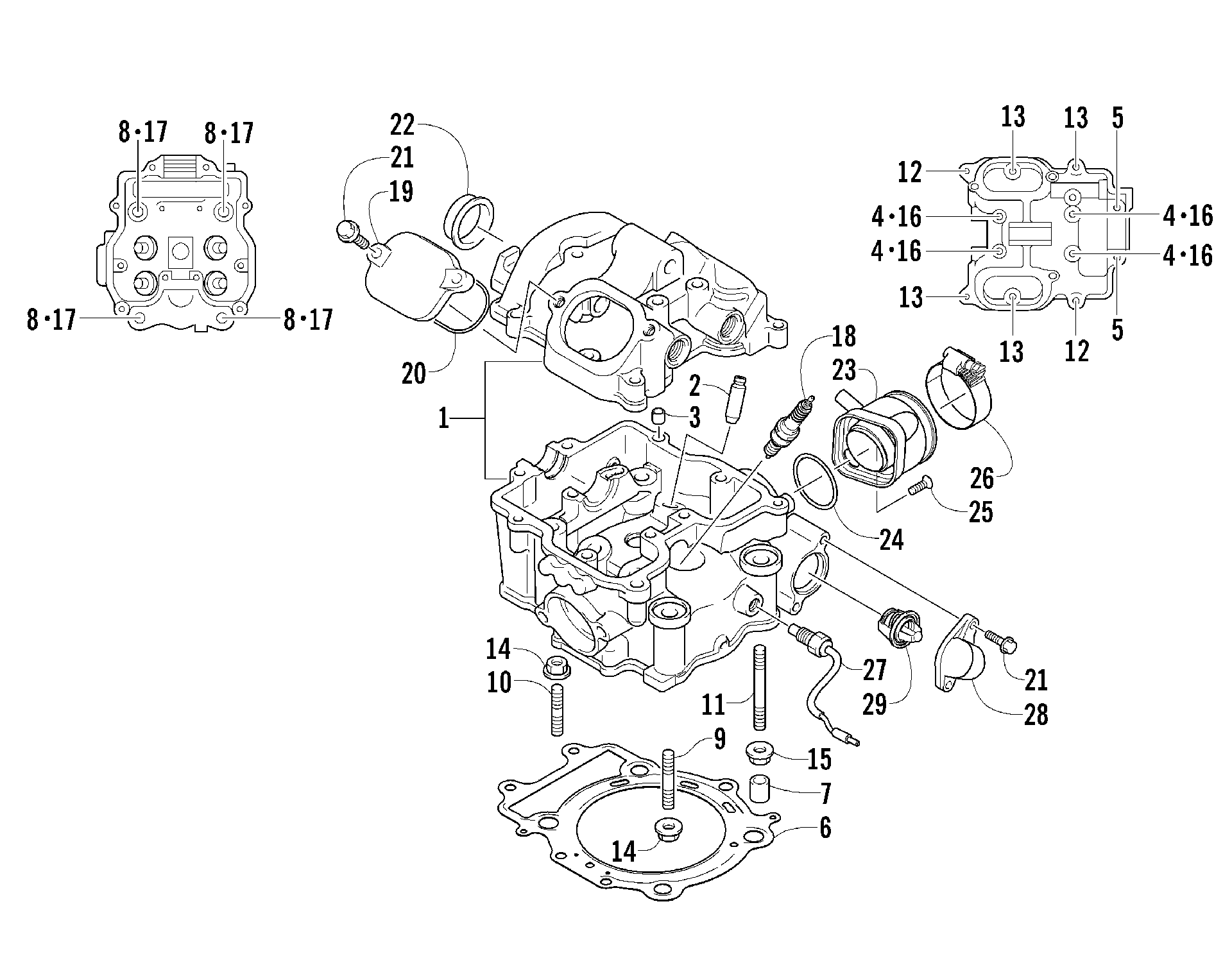

Схема головки блока цилиндров ASSEMBLY [89073] для PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)
Схема
Детали
![Головка блока цилиндров ASSEMBLY [89073]](/upload/schemas/634421afa12ed2.45582383.gif)
Номер
Наименование детали
Цена
1
Головка цилиндра art. 0808-047
По запросу
2
Guide, Valve Not a Service Part art. -N/A-
По запросу
3
Втулка Arctic Cat art. 0829-062
По запросу
4
SCREW,CAP HFH M6 x 1 x 55 art. 0826-001
По запросу
5
Болт M6 x 1 x 30 Arctic Cat art. 0826-002
По запросу
6
Прокладка ГБЦ art. 0830-085
По запросу
7
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
8
BOLT,HFH M10 X 1.25 - 195 (head bolt)(replaces 0808-037) art. 0808-259
По запросу
9
Шпилька ГБЦ Arctic Cat art. 0827-030
от 525 ₽
10
STUD, M6 x 1 x 38 art. 0827-002
По запросу
11
Шпилька ГБЦ Arctic Cat art. 0827-031
от 790 ₽
12
Болт M6 x 1 x 35 Arctic Cat art. 0826-005
По запросу
13
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
14
Nut art. 8424-604
По запросу
15
NUT,HEX-FLG M8X1.25 CL8 RIE SIL art. 8424-804
По запросу
16
SEAL,FASTENER art. 0830-107
от 420 ₽
17
WASHER,STEEL,10X22X2.3 art. 0830-147
По запросу
18
Свеча зажигания Arctic Cat ( CPR8E ) art. 0217-799
от 1 040 ₽
19
Крышка art. 0808-003
По запросу
20
Уплотнительное кольцо Arctic Cat art. 0830-004
По запросу
21
Винт art. 0826-007
По запросу
22
Заглушка клапанной крышки ГБЦ Arctic Cat art. 0808-077
По запросу
23
Патрубок впуска Arctic Cat art. 0570-115
По запросу
24
Уплотнительное кольцо Arctic Cat art. 0830-090
от 221 ₽
25
SCREW, MACH-TSPH M6X1X20 W/THREAD LOCK art. 0826-008
По запросу
26
CLAMP,HOSE-WORM DR-35-55/9mm art. 0423-832
По запросу
27
Датчик температуры двигателя Arctic Cat art. 0808-127
от 5 618 ₽
28
COVER, THERMOSTAT art. 0808-008
По запросу
29
Термостат Arctic Cat art. 0808-078
от 2 961 ₽
