модель 2009 года
- Модель Prowler 650
- Код модели PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)

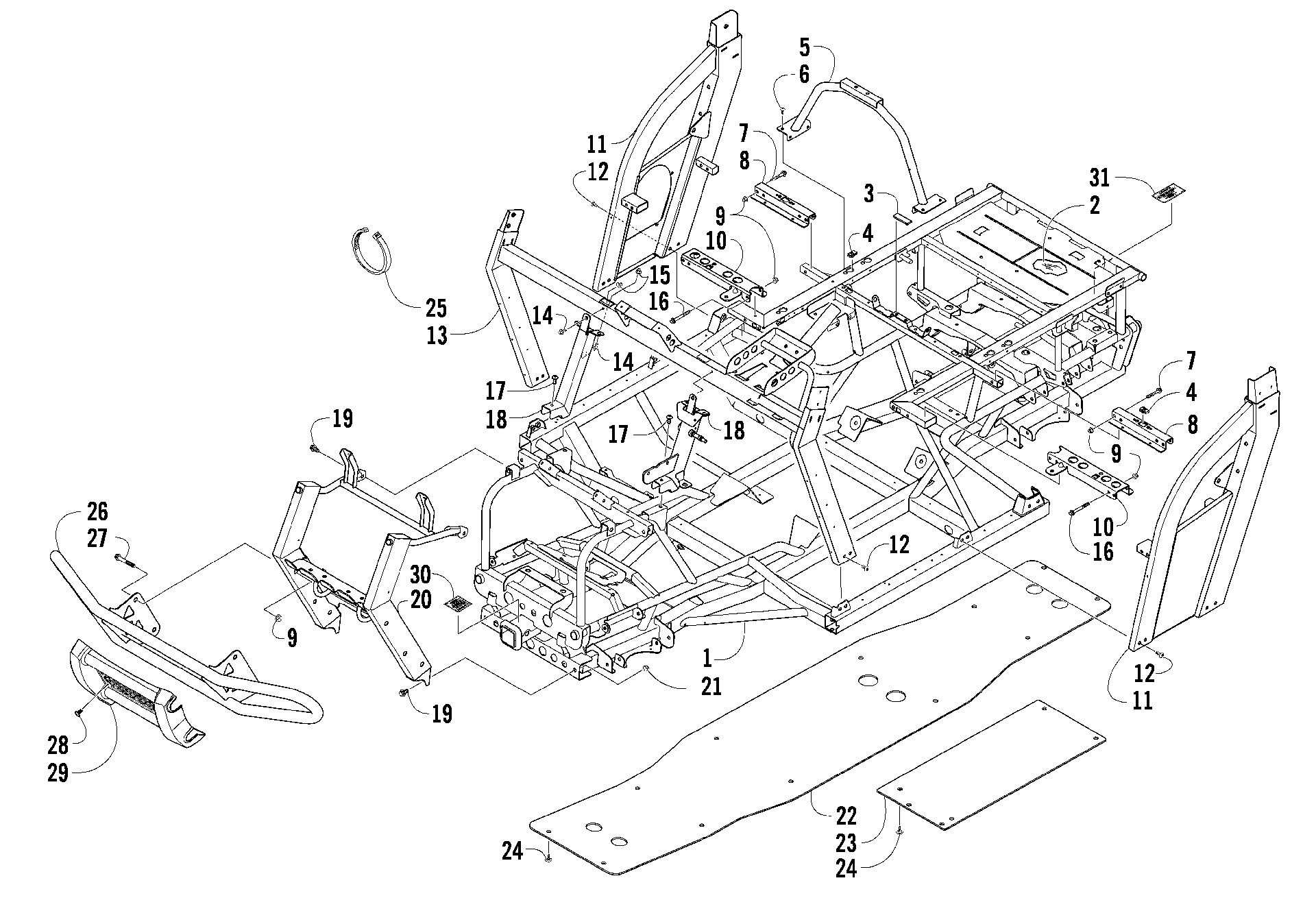

Схема рамы AND RELATED PARTS [89050] для PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)
Схема
Детали
![Рама AND RELATED PARTS [89050]](/upload/schemas/63442664f1d4f4.27642561.gif)
Номер
Наименование детали
Цена
1
Frame (inc. 2-3) art. 2516-497
По запросу
2
SHIELD,HEAT-CHASSIS art. 0412-461
По запросу
3
Bumper art. 0406-879
По запросу
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
Support, Canopy art. 2506-638
По запросу
6
Винт Arctic Cat art. 8476-616
По запросу
7
Screw, Cap art. 8408-850
По запросу
8
Bracket, Seat Support - Rear art. 1506-842
По запросу
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 16 шт.
10
Bracket, Seat Support - Front - Right art. 1506-844
По запросу
10
Bracket, Seat Support - Front - Left art. 1506-845
По запросу
11
Support, Overhead - Right art. 2506-634
По запросу
11
Support, Overhead - Left art. 2506-635
По запросу
12
SCREW,MACH-TSTRH M8X1.25 X 20 BLK CL8.8 art. 0423-642
По запросу
13
Support, Steering art. 0505-513
По запросу
14
Болт Arctic Cat art. 8408-820
от 110 ₽
15
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
16
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Bracket, Steering Support - Left art. 0502-853
По запросу
18
Bracket, Steering Support - Right art. 1506-797
По запросу
19
Болт Arctic Cat art. 8409-020
от 110 ₽
20
Bumper art. 2516-558
По запросу
21
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
22
Plate, Skid - Center art. 1406-720
По запросу
23
Panel, Belly - Side art. 1406-721
По запросу
24
Винт Arctic Cat art. 0423-545
от 326 ₽
25
Зажим Arctic Cat art. 0123-788
По запросу
26
Bumper art. 2516-158
По запросу
27
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
28
Винт Arctic Cat art. 8477-616
от 110 ₽
29
Fascia, Bumper - Front art. 2406-713
По запросу
30
Decal, Warning - Towing - Front art. 1411-122
По запросу
31
Decal, Warning - Towing - Rear art. 1411-123
По запросу
