модель 2009 года
- Модель Prowler 650
- Код модели PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)

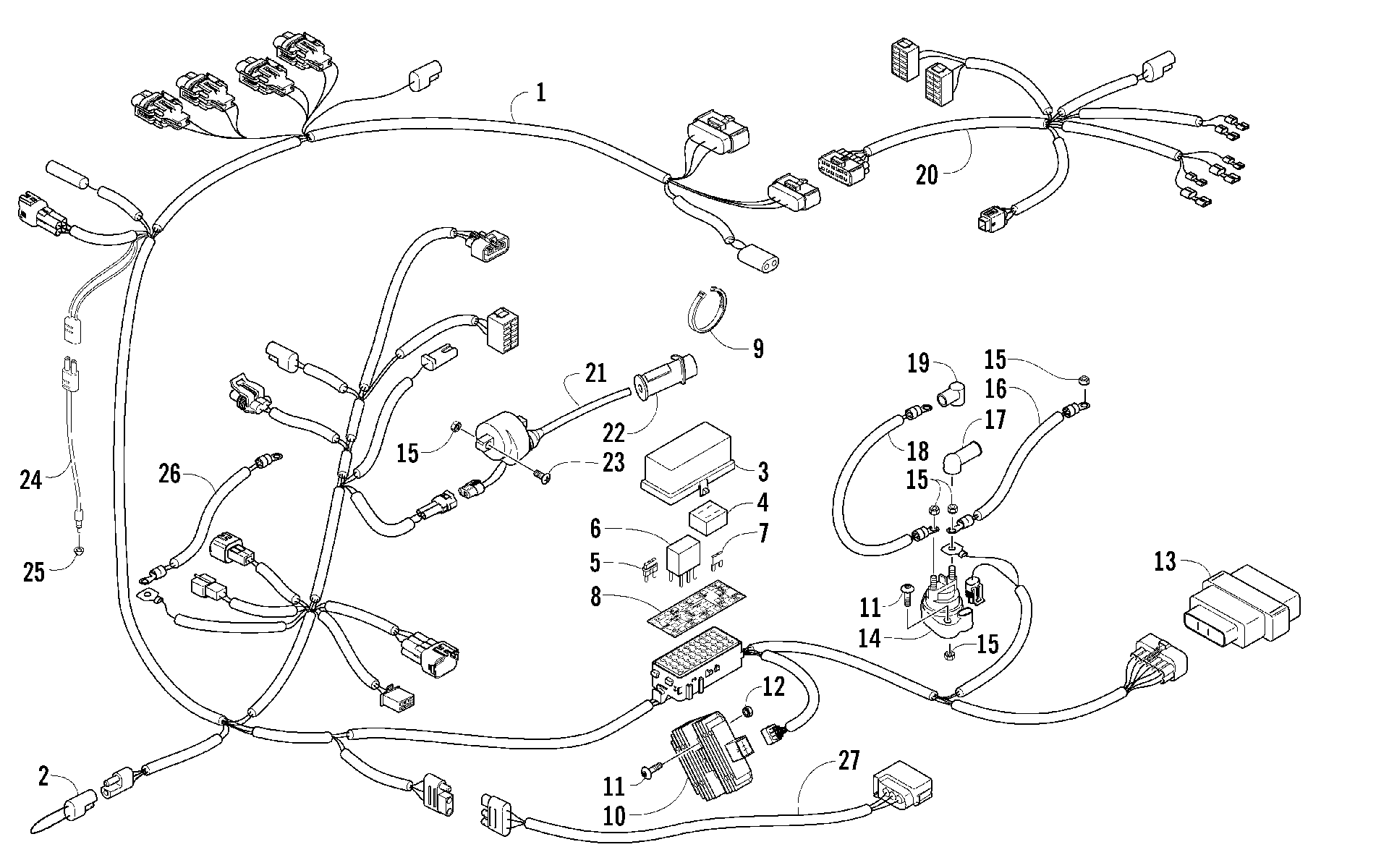

Схема жгута проводов ASSEMBLY [89071] для PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)
Схема
Детали
![Жгут проводов ASSEMBLY [89071]](/upload/schemas/63444493b526e4.55603762.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (09 PROWLER XT) (inc. 2-8) art. 0486-311
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
Decal, Fuse Block art. 1411-576
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
10
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Гайка Arctic Cat art. 8424-602
от 110 ₽
13
Блок управления двигателем Arctic Cat Prowler 650 art. 0824-048
от 29 690 ₽
OEM
Блок управления двигателем Arctic Cat Prowler 650
art. 0824-048
64 050 ₽
Требуется 1 шт.
Подписаться
Аналог
Блок управления двигателем Arctic Cat Prowler 650 б.у
art. 0824-048_б.у
29 690 ₽
Требуется 1 шт.
14
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
15
Nut art. 0623-038
от 110 ₽
16
Cable, Solenoid/Starter art. 0445-061
По запросу
17
Boot, Terminal art. 0645-327
от 210 ₽
18
CABLE,6AWG,RED,18",1/4" RINGS art. 0445-049
По запросу
19
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
20
Harness, Console art. 0486-224
По запросу
21
Катушка зажигания Arctic Cat art. 0824-036
от 19 900 ₽
22
Свечной колпачок Arctic Cat art. 0824-049
от 1 750 ₽
23
Болт Arctic Cat art. 8476-620
По запросу
24
SWITCH,BRAKE-ASSY art. 0409-009
По запросу
25
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
26
Cable, Battery - Engine(40" BLK #6) art. 0445-050
По запросу
27
Harness, Adapter - Taillight art. 0486-176
По запросу
