модель 2009 года
- Модель Prowler 650
- Код модели PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)

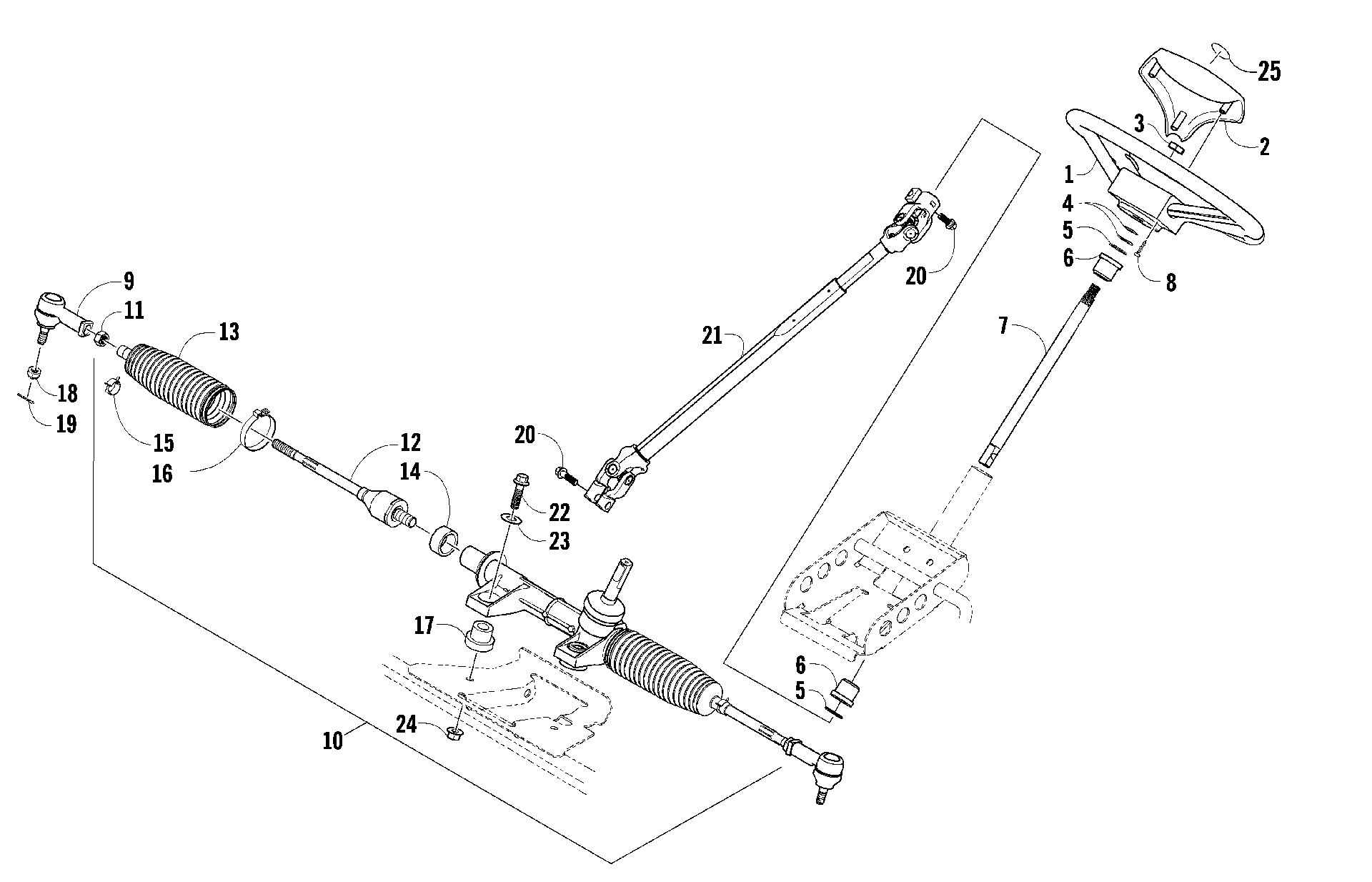

Схема рулевого управления ASSEMBLY [89055] для PROWLER 650 XT AUTOMATIC 4X4 RED (U2009P2S4BUSR)
Схема
Детали
![Рулевое управление ASSEMBLY [89055]](/upload/schemas/63443d92452742.22126033.gif)
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 0502-884
По запросу
2
Cap, Steering Wheel art. 0405-239
По запросу
3
Nut, Mounting art. 1670-477
По запросу
4
Washer art. 0828-071
По запросу
5
WASHER(28X19X1) art. 0423-558
По запросу
6
Bushing art. 0405-155
По запросу
7
SHAFT,STEERING WHEEL art. 0405-321
По запросу
8
SCREW,SELF TAP-TSPNH#8-18X3/4 T-20 SS art. 0423-613
По запросу
9
Рулевой наконечник art. 0505-743
от 4 389 ₽
10
Рулевая рейка Arctic Cat art. 0505-650
По запросу
11
Регулировочная гайка рулевой тяги Arctic Cat art. 0505-744
По запросу
12
Рулевая тяга с наконечником Arctic Cat Prowler art. 0505-638
По запросу
13
Пыльник рулевой рейки Arctic Cat art. 0405-216
от 3 900 ₽
14
Проставка рулевой рейки Arctic Cat art. 0405-206
от 2 856 ₽
15
CLAMP,TIE ROD END art. 0405-236
По запросу
16
CLAMP,BOOT art. 0405-237
По запросу
17
Bushing art. 0405-238
По запросу
18
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
19
Pin, Cotter art. 0623-175
По запросу
20
BOLT,PINCH(M10X1.5) art. 0423-655
По запросу
21
Рулевой вал Arctic Cat Prowler art. 0405-156
от 35 900 ₽
22
Screw, Cap art. 8409-050
По запросу
23
Washer art. 0623-728
По запросу
24
Nut, Lock art. 8424-002
По запросу
25
DECAL,STEERING WHEEL art. 1411-798
По запросу
