модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X LTD RED (U2014WTW1PUSE)

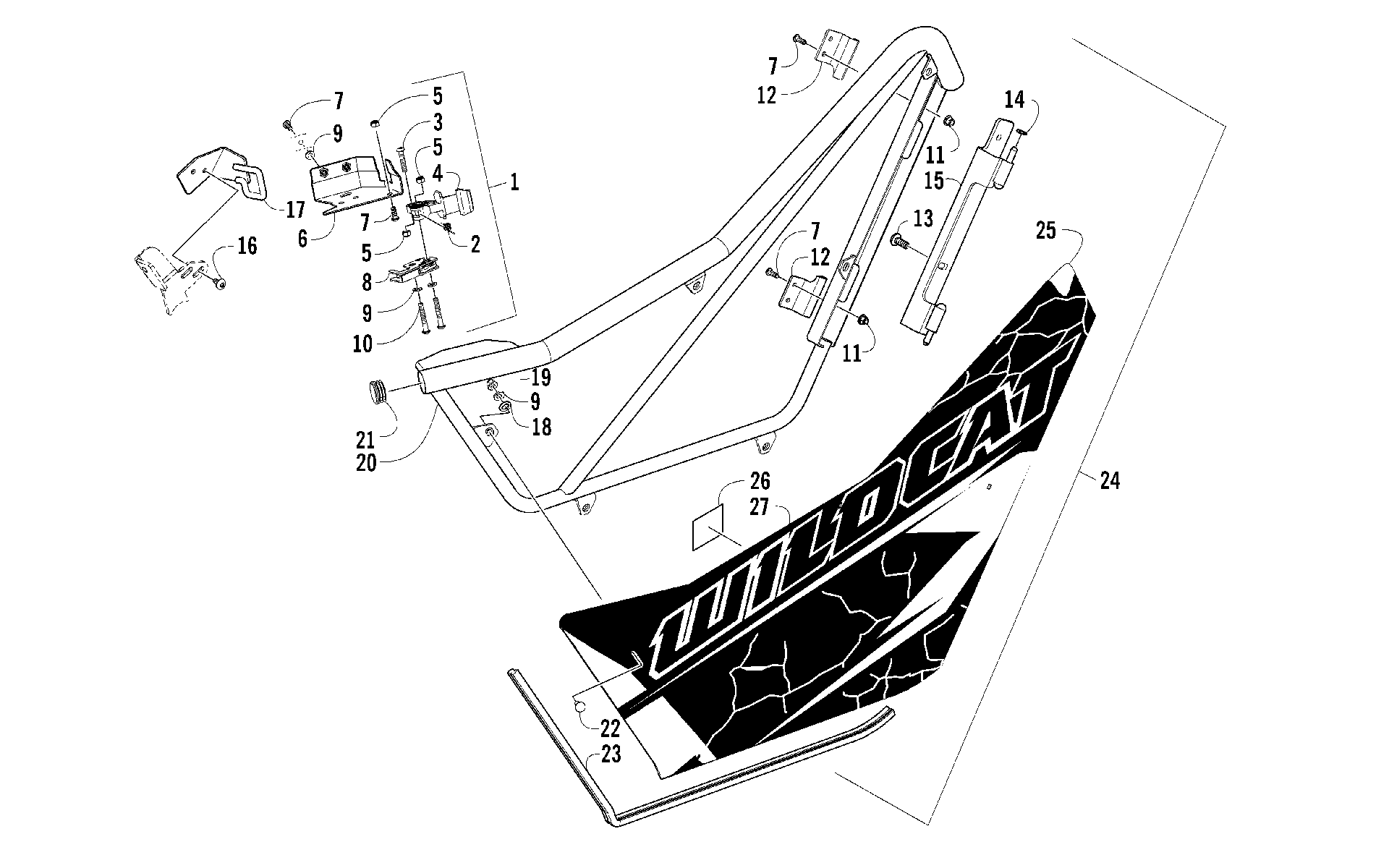

Схема dOOR узел [100631] для WILDCAT X LTD RED (U2014WTW1PUSE)
Схема
Детали
![DOOR узел [100631]](/upload/schemas/63446b52ba61d4.11395608.gif)
Номер
Наименование детали
Цена
1
KIT,LATCH-DOOR-FR-LH-ASSY (WC X LTD) (inc. 2-10) art. 2436-261
По запросу
1
KIT,LATCH-DOOR-FR-RH-ASSY(WC X LTD) (inc. 2-10) art. 2436-260
По запросу
2
SPRING,LATCH HANDLE art. 1423-235
По запросу
3
SCREW,BUTTON HEAD TORX BLK M6X1.0X30 art. 1423-231
По запросу
4
HANDLE,DOOR art. 4406-999
По запросу
5
HEX NYLON NUT CL8 BLK ZINC M6(DIN 985) art. 1423-153
По запросу
6
BRKT,DOOR LATCH-RH art. 4406-452
По запросу
6
BRKT,DOOR LATCH-LH art. 4406-453
По запросу
7
Винт Arctic Cat art. 8468-616
от 116 ₽
8
LATCH,ROTARY (50203) Right art. 4406-908
По запросу
8
LATCH,ROTARY (50202) Left art. 4406-909
По запросу
9
Washer, Lock(replaces 8051-213) art. 8051-212
По запросу
10
SCREW,BUTTON HEAD TORX BLK M6X1.0X40 art. 1423-232
По запросу
11
Nut, Lock art. 1423-171
По запросу
12
HINGE,WELDT-2 art. 4406-447
По запросу
12
HINGE,WELDT-1 art. 4406-446
По запросу
13
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
14
BUSHING,DOOR HINGE art. 1423-224
По запросу
15
HINGE,MAIN WELDT-RH art. 5506-490
По запросу
15
HINGE,MAIN WELDT-LH art. 5506-491
По запросу
16
Винт Arctic Cat art. 0826-029
от 110 ₽
17
STRIKER,DOOR-LH art. 4406-451
По запросу
17
STRIKER,DOOR-RH art. 4406-450
По запросу
18
WASHER,FLAT-18X6.4X1.6-BLK art. 1423-264
По запросу
19
NUT,HEX ACORN M6-1.0 BLK art. 1423-263
По запросу
20
FRAME,DOOR-LH-BLK art. 5506-489
По запросу
20
FRAME,DOOR-RH-BLK art. 5506-488
По запросу
21
CAP,PLASTIC-1.25" TUBE art. 1423-234
По запросу
22
BOLT,CARRIAGE CL8.8 BLK M6X1.0X16 art. 1423-233
По запросу
23
Trim art. 4406-455
По запросу
24
DOOR,PANEL W/DECALS-VR-RH (WC X LTD) (inc. 25 and 27) art. 0518-158
По запросу
24
DOOR,PANEL W/DECALS-VR-LH (WC X LTD) (inc. 25-27) art. 0518-159
По запросу
25
Door w/o Decals - Left - Black (inc. 26) art. 0518-241
По запросу
25
PANEL,DOOR SKIN-RH-BLK art. 4406-444
По запросу
26
DECAL,WARNING-TIRE PRESSURE-W4 art. 3411-249
По запросу
27
DECAL,DOOR RH-VR art. 3411-992
По запросу
27
DECAL,DOOR LH-VR art. 3411-993
По запросу
