модель 2014 года
- Модель Wildcat 1000
- Код модели WILDCAT X LTD RED (U2014WTW1PUSE)

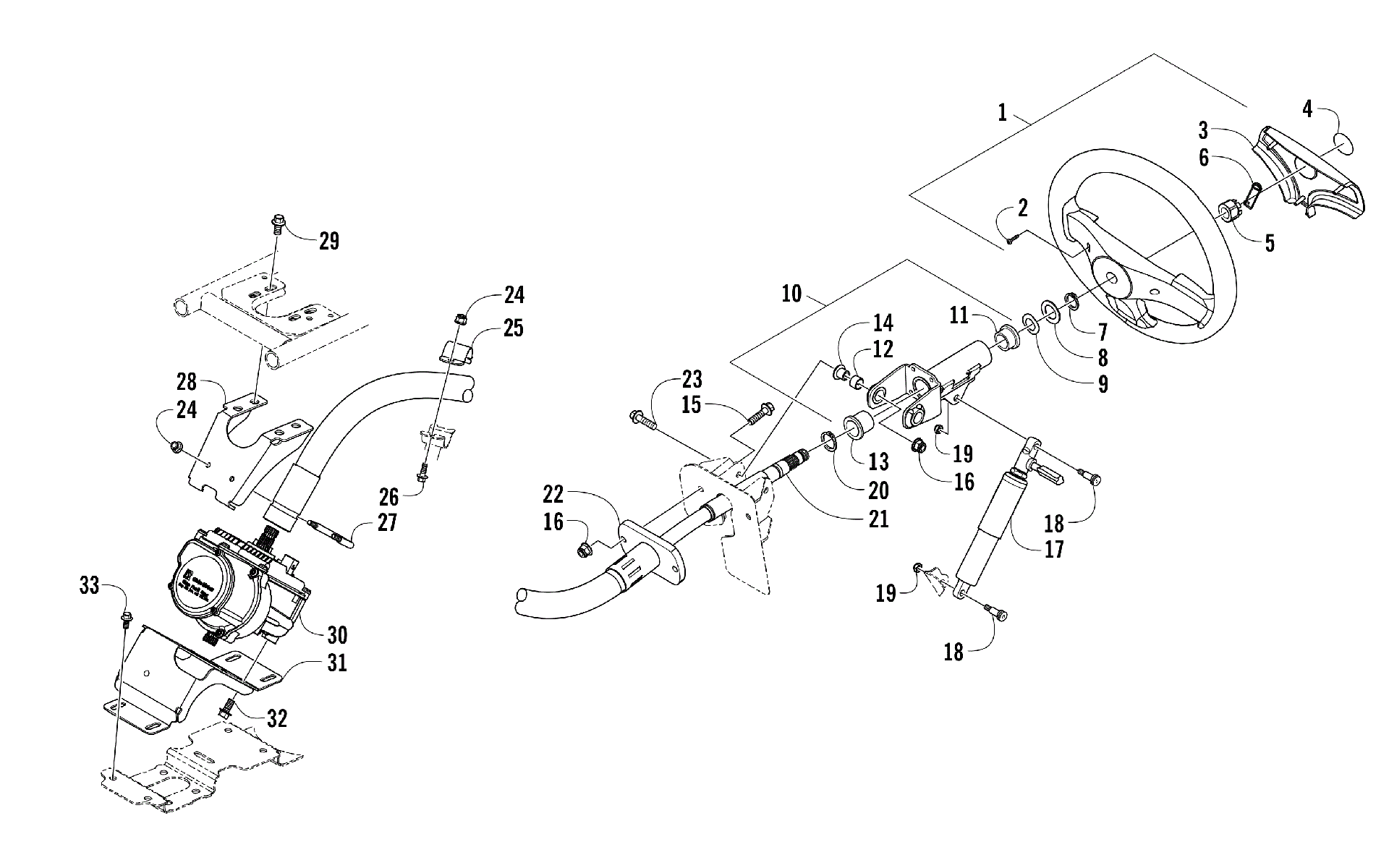

Схема рулевого управления ASSEMBLY [300452] для WILDCAT X LTD RED (U2014WTW1PUSE)
Схема
Детали
![Рулевое управление ASSEMBLY [300452]](/upload/schemas/634485275f53e2.81979183.gif)
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 0502-884
По запросу
2
SCREW,SELF TAP-TSPNH#8-18X3/4 T-20 SS art. 0423-613
По запросу
3
Cap, Steering Wheel art. 0405-239
По запросу
4
DECAL,STEERING WHEEL art. 1411-798
По запросу
5
Nut art. 0423-884
По запросу
6
Clip, Retaining art. 1423-045
По запросу
7
Ring, Retaining art. 1423-110
По запросу
8
Washer art. 0828-071
По запросу
9
WASHER(28X19X1) art. 0423-558
По запросу
10
TILT STEERING-SUB ASSY (inc. 11-13) art. 0505-721
По запросу
11
BUSHING,TILT-REAR-ASSY art. 0405-472
По запросу
12
Bushing art. 0405-405
По запросу
13
Bushing art. 0405-473
По запросу
14
Втулка крепежная Arctic Cat art. 0423-669
По запросу
15
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
16
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
17
SPRING,GAS-TILT ASSY(replaces 0405-468) art. 0405-629
По запросу
18
SCREW, SHOULDER-HSH M6-1.0X8X16-RIE art. 1423-250
По запросу
19
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
20
SNAP RING,7/8 EXT X .086 THK art. 1423-111
По запросу
21
STEERING,INTERMEDIATE-SHAFT art. 0405-403
По запросу
22
BRKT,MOUNTING-STEERING SHAFT art. 0405-506
По запросу
23
Screw, Cap art. 8408-830
По запросу
24
Гайка Arctic Cat art. 8427-602
от 116 ₽
25
BRKT,SUPPORT-STRG SHAFT-UPPER-PTD BLK art. 0505-765
По запросу
26
Screw, Cap art. 8408-617
По запросу
27
U-BOLT-M6X1.0X34.3 art. 1423-203
По запросу
28
BRKT,MTG-STEERING SHAFT-LOWER-PTD art. 0505-835
По запросу
29
Болт Arctic Cat art. 8408-816
от 110 ₽
30
EPS ASSY-G2C (013 1000 WC)(replaces 0505-829) art. 0505-956
По запросу
31
Bracket, Mounting art. 4506-619
По запросу
32
Болт Arctic Cat art. 8409-020
от 110 ₽
33
Screw, Cap art. 8408-818
По запросу
